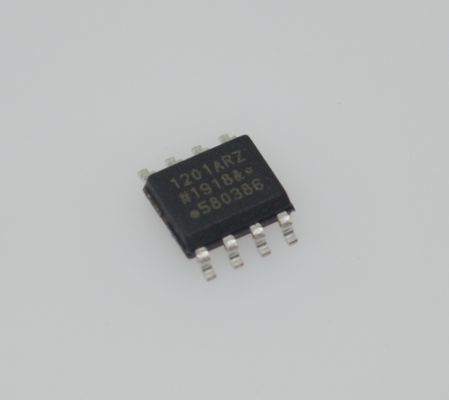

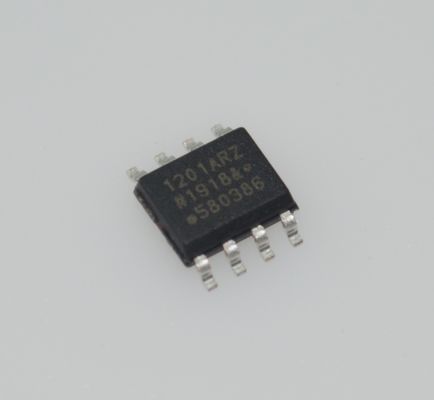

ADUM1201ARZ Isolateur numérique à deux canaux avec isolation 2,5 kV Haute vitesse 150 Mbps Basse puissance Température large (-40 °C à +105 °C) 15 kV/μs CMTI 3V-5.5V

ADUM1201ARZ Isolateur numérique à 2 canaux avec isolation 2,5 kV Haute vitesse 150 Mbps Faible consommation Température étendue (-40°C à +105°C) Immunité aux transitoires en mode commun 15 kV/µs Alimentation 3V-5.5V Conforme RoHS

CARACTÉRISTIQUES

Boîtier étroit, conforme RoHS, boîtier SOIC à 8 broches Fonctionnement à faible consommation

  Fonctionnement à 5 V

    1,1 mA par canal maximum de 0 Mbps à 2 Mbps

    3,7 mA par canal maximum à 10 Mbps

    8,2 mA par canal maximum à 25 Mbps

  Fonctionnement à 3 V

    0,8 mA par canal maximum de 0 Mbps à 2 Mbps

    2,2 mA par canal maximum à 10 Mbps

    4,8 mA par canal maximum à 25 Mbps

Communication bidirectionnelle

Traduction de niveau 3 V/5 V

Fonctionnement à haute température : 125°C

Débit de données élevé : courant continu à 25 Mbps (NRZ)

Caractéristiques de synchronisation précises

  Distorsion de largeur d'impulsion maximale de 3 ns

  Correspondance maximale de 3 ns entre les canaux

Haute immunité aux transitoires en mode commun : >25 kV/µs

Homologations de sécurité et réglementaires

  Reconnaissance UL

    2500 V rms pendant 1 minute selon UL 1577

  Avis d'acceptation des composants CSA 5A

  Certificat de conformité VDE

    DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

    VIORM = 560 V crête

Qualifié pour les applications automobiles

APPLICATIONS

Isolation multicanal critique en termes de taille

Isolation d'interface SPI/convertisseur de données

Isolation d'émetteur-récepteur RS-232/RS-422/RS-485

Isolation de bus de terrain numérique

Véhicules électriques hybrides, moniteur de batterie et commande de moteur

DESCRIPTION GÉNÉRALE

Les ADuM1200/ADuM12011 sont des isolateurs numériques à deux canaux basés sur la technologie iCoupler® d'Analog Devices, Inc. Combinant des technologies CMOS à grande vitesse et de transformateurs monolithiques, ces composants d'isolation offrent des caractéristiques de performance exceptionnelles supérieures aux alternatives, telles que les optocoupleurs.

En évitant l'utilisation de LED et de photodiodes, les dispositifs iCoupler éliminent les difficultés de conception couramment associées aux optocoupleurs.

Les préoccupations typiques des optocoupleurs concernant les rapports de transfert de courant incertains, les fonctions de transfert non linéaires et les effets de la température et de la durée de vie sont éliminées grâce aux interfaces numériques iCoupler simples et aux caractéristiques de performance stables. Le besoin de pilotes externes et d'autres composants discrets est éliminé avec ces produits iCoupler. De plus, les dispositifs iCoupler consomment de un dixième à un sixième de la puissance des optocoupleurs à des débits de données de signal comparables.

Les isolateurs ADuM1200/ADuM1201 fournissent deux canaux d'isolation indépendants dans une variété de configurations de canaux et de débits de données (voir le Guide de commande). Les deux dispositifs fonctionnent avec la tension d'alimentation de chaque côté allant de 2,7 V à 5,5 V, offrant une compatibilité avec les systèmes à basse tension et permettant une fonctionnalité de traduction de tension à travers la barrière d'isolation. De plus, les ADuM1200/ADuM1201 offrent une faible distorsion de largeur d'impulsion (<3 ns pour la qualité CR) et une correspondance étroite entre les canaux (<3 ns pour la qualité CR). Contrairement aux autres alternatives d'optocoupleurs, les isolateurs ADuM1200/ADuM1201 ont une fonction de rafraîchissement brevetée qui assure la justesse en courant continu en l'absence de transitions logiques d'entrée et pendant les conditions de mise sous/hors tension.

Les ADuM1200W et ADuM1201W sont des versions de qualité automobile qualifiées pour un fonctionnement à 125°C. Consultez la section Produits automobiles pour plus d'informations.
