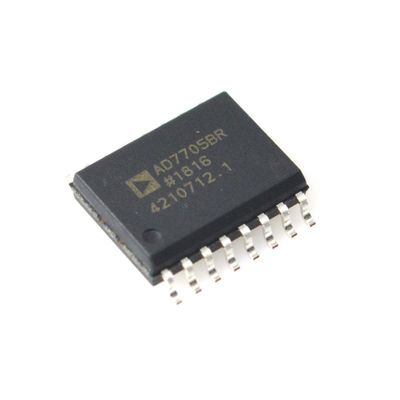

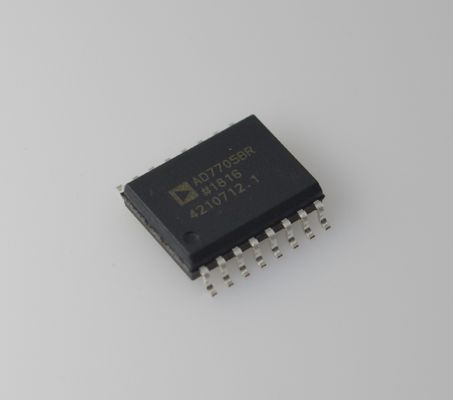

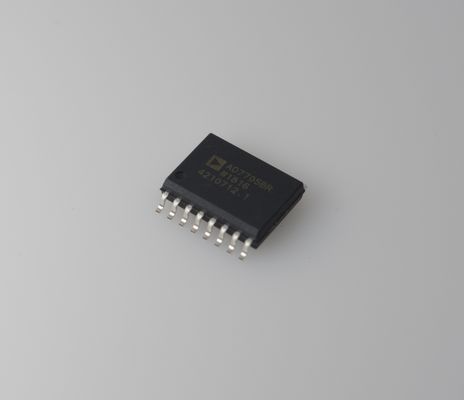

AD7705BRZ ADC 16 bits de précision, faible bruit, fonctionnement 3V/5V, filtre intégré, interface SPI, faible consommation, -40°C à +85°C, qualité industrielle

AD7705BRZ ADC 16 bits Précision bas bruit 3V/5V Opération sur puce Filtre SPI Interface Faible puissance -40°C à +85°C Niveau industriel

etnbsp;

Caractéristiques

AD7705: 2 ADC à canal d'entrée entièrement différentiel

AD7706: 3 ADC de canaux d'entrée à pseudo différentiel

etnbsp; 16 bits sans code manquant

etnbsp; 0,003% de non-linéarité

Interface série à trois fils de 1 à 128

etnbsp; SPIandreg;-, QSPIandtrade;-, MICROWIREandtrade;-, et DSP-compatible

etnbsp; etnbsp; entrée du déclencheur Schmitt sur SCLK

Capacité de tamponner l'entrée analogique

2.7 V à 3,3 V ou 4,75 V à 5,25 V

Dissipation de puissance 1 mW maximum @ 3 V

Courant de veille 8 etmu;A maximum

Les paquets PDIP, SOIC et TSSOP à 16 pistes

etnbsp;

Définition générale

L'AD7705/AD7706 est un front analogique complet pour les applications de mesure à basse fréquence.Ces appareils à 2 ou 3 canaux peuvent accepter des signaux d'entrée de bas niveau directement d'un transducteur et produire une sortie numérique en sérieLes appareils utilisent une technique de conversion andSigma;-andDelta pour réaliser jusqu'à 16 bits de performances sans code manquant.une résistance à l'usure élevée de l'unité de mesure de l'énergieLa sortie du modulateur est traitée par un filtre numérique sur la puce.permettant de régler la limite de filtrage et le taux de mise à jour de la sortie.

Les dispositifs AD7705/AD7706 fonctionnent à partir d'une seule alimentation de 2,7 V à 3,3 V ou de 4,75 V à 5,25 V. L'AD7705 est équipé de deux canaux d'entrée analogiques entièrement différentiels;l'AD7706 est doté de trois canaux d'entrée pseudo-différentiels.

Les deux appareils disposent d'une entrée de référence différentielle.5 V peuvent être incorporés sur les deux appareils lorsqu'ils fonctionnent avec un VDD de 5 V et une référence de 2.5 V. Ils peuvent également gérer des gammes de signaux d'entrée bipolaires de plus de 20 mV à plus de plus de 30 mV;2.5 V, qui sont référencés aux entrées AIN ((and minus;) de l'AD7705 et à l'entrée COMMON de l'AD7706.

Les dispositifs AD7705/AD7706, avec une alimentation de 3 V et une référence de 1,225 V, peuvent gérer des gammes de signaux d'entrée unipolaires de 0 mV à 10 mV à 0 V à 1,225 V.Les appareils peuvent accepter des gammes d'entrée bipolaires de plus de; 10 mV à plus de 10 mN;1.225 V. Par conséquent, les dispositifs AD7705/AD7706 effectuent tout le conditionnement et la conversion du signal pour un système à deux ou trois canaux.

L'AD7705/AD7706 est idéal pour une utilisation dans les systèmes intelligents, microcontrôleurs ou basés sur DSP. Les appareils disposent d'une interface série qui peut être configurée pour un fonctionnement à 3 fils.,La sélection de la fréquence de mise à jour peut être configurée dans le logiciel à l'aide du port série d'entrée.Les pièces contiennent des options d'auto-étalonnage et d'étalonnage du système pour éliminer les erreurs de gain et de compensation de la pièce elle-même ou du systèmeLa construction CMOS assure une très faible dissipation d'énergie, et le mode d'arrêt de l'alimentation réduit la consommation d'énergie en veille à 20 andmu;W typique.

Ces pièces sont disponibles dans un emballage en plastique double en ligne (DIP) de 16 têtes, large de corps (0,3 pouce); un emballage de 16 têtes, large de corps (0,3 pouce), petit contour standard (SOIC); et un profil bas, 16 têtes,Un emballage de petite taille à rétrécissement mince (TSSOP).

etnbsp;

etnbsp;

etnbsp;

Applications

Contrôle des processus industriels
Conditionnement du signal pour les capteurs de pression/température/débit

Mesure de la boucle de courant de 4 à 20 mA.
Modules d'entrée analogiques pour systèmes PLC
Produits médicaux et sanitaires
Instruments médicaux portables (glucomètres, moniteurs de pression artérielle)

Acquisition de signaux bioélectriques (EEG/ECG)

Instrumentation intelligente
Balances électroniques de haute précision (0,01g de résolution)

Équipement d'analyse de laboratoire0
Détecteurs de gaz
électronique de consommation
Capteurs de maison intelligente haut de gamme0
Surveillance biométrique des équipements de fitness
Électronique automobile
Surveillance de la tension par le système de gestion de la batterie (BMS)
Acquisition des paramètres du moteur

etnbsp;
