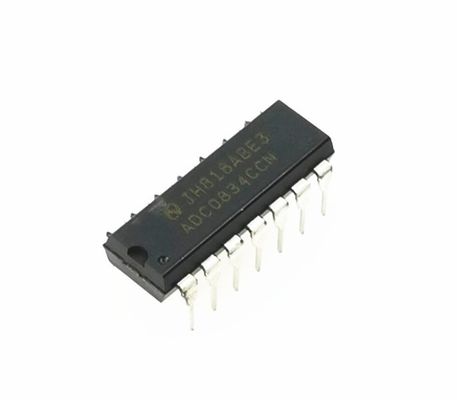

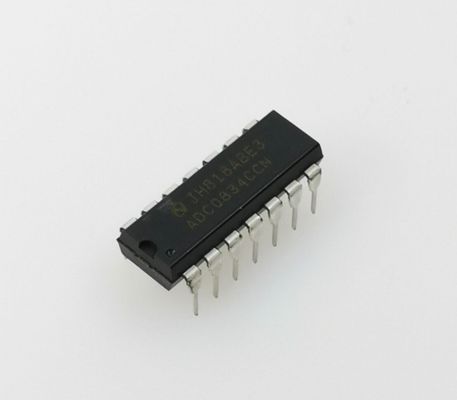

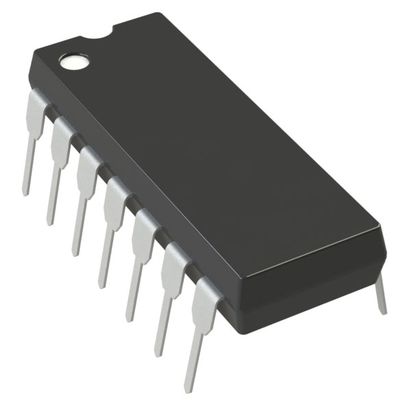

ADC0834CCN 8 bits ADC 4 canaux entrée 5V alimentation en série I/O faible puissance de 0°C à +70°C Interface MCU facile Solution rentable

ADC0834CCN Convertisseur analogique-numérique 8 bits, entrée 4 canaux, alimentation 5 V, E/S série, faible consommation, 0°C à +70°C, interface MCU facile, solution rentable

CARACTÉRISTIQUES

• Compatible MICROWIRE de TI—Interface directe avec les processeurs de la famille COPS

• Interface facile avec tous les microprocesseurs, ou fonctionne « autonome »

• Fonctionne de manière ratiométrique ou avec une référence de tension de 5 VCC

• Aucun ajustement du zéro ou de la pleine échelle requis

• Options de multiplexeur à 2, 4 ou 8 canaux avec logique d'adresse

• Le régulateur shunt permet le fonctionnement avec des alimentations haute tension

• Plage d'entrée de 0 V à 5 V avec une seule alimentation 5 V

• Fonctionnement à distance avec liaison de données numériques série

• Compatible TTL/MOS Entrée/Sortie

• Boîtier PDIP de 0,3 po de largeur standard, 8, 14 ou 20 broches

• Boîtier PLCC 20 broches (ADC0838-N uniquement)

• Boîtier SOIC

PRINCIPALES SPÉCIFICATIONS

• Résolution : 8 bits

• Erreur totale non ajustée : ±½ LSB et ±1 LSB

• Alimentation unique : 5 VCC

• Faible consommation : 15 mW

• Temps de conversion : 32 µs

DESCRIPTION

Les séries ADC0831 sont des convertisseurs A/N à approximation successive 8 bits avec une E/S série et des multiplexeurs d'entrée configurables avec jusqu'à 8 canaux. L'E/S série est configurée pour être conforme à la norme d'échange de données série TI MICROWIRE pour une interface facile avec la famille de processeurs COPS, et peut s'interfacer avec des registres à décalage standard ou des µP.

Les multiplexeurs à 2, 4 ou 8 canaux sont configurés par logiciel pour des entrées asymétriques ou différentielles ainsi que pour l'affectation des canaux.

L'entrée de tension analogique différentielle permet d'augmenter le rejet de mode commun et de décaler la valeur de tension d'entrée analogique zéro. De plus, l'entrée de référence de tension peut être ajustée pour permettre le codage de toute plage de tension analogique plus petite à la pleine résolution de 8 bits.

Application typique

INFORMATIONS

Dessin
