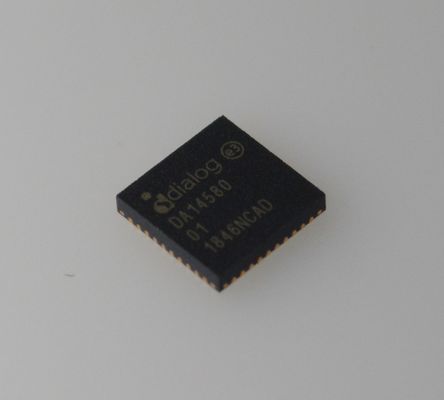

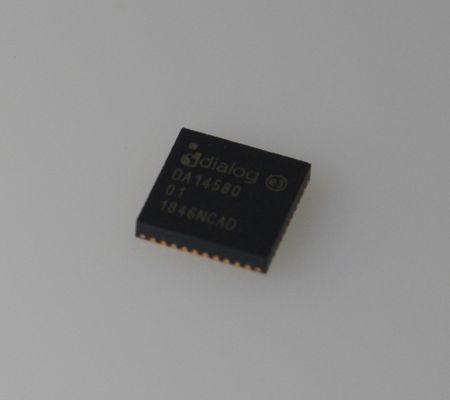

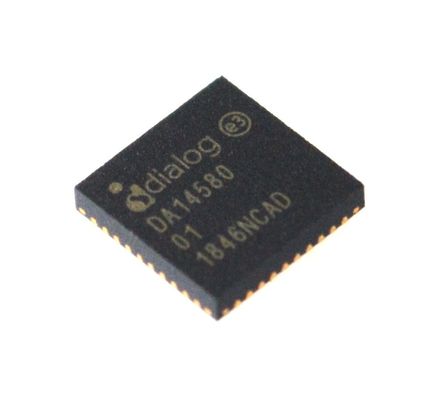

DA14580-01AT2 SoC Bluetooth 5.0 avec ultra-faible consommation électrique 2.5x2.5 mm Taille ARM Cortex-M0 Durée de vie de la batterie longue Sécurité multi-protocole et conception IoT abordable

DA14580-01AT2 SoC Bluetooth 5.0 avec une taille ultra-basse consommation de 2,5x2,5 mm ARM Cortex-M0 Longue durée de vie de la batterie Sécurité Multi-protocole et Conception IoT abordable

andnbsp;

Caractéristiques

 Conforme aux normes Bluetooth V4.2, ETSI EN 300 328 et EN 300 440 Classe 2 (Europe), FCC CFR47 Partie 15 (US) et ARIB STD-T66 (Japon)

 Puissance de traitement

andnbsp;  ARM Cortex-M0 32 bits 16 MHz avec interface SWD

andnbsp;  Processeur de couche de liaison dédié

andnbsp;  Processeur de cryptage AES-128 bits

 Mémoires

andnbsp;  Mémoire programmable une seule fois (OTP) de 32 Ko

andnbsp;  SRAM système de 42 Ko

andnbsp;  ROM de 84 Ko

andnbsp;  SRAM de rétention de 8 Ko

 Gestion de l'alimentation

andnbsp;  Convertisseur CC-CC Buck/Boost intégré

andnbsp;  Ports P0, P1, P2 et P3 avec tolérance de 3,3 V

andnbsp;  Découplage facile de seulement 4 broches d'alimentation

andnbsp;  Prend en charge les piles bouton (typ. 3,0 V) et alcalines (typ. 1,5 V)

andnbsp;  ADC 10 bits pour la mesure de la tension de la batterie

 Oscillateurs à commande numérique

andnbsp;  Cristal de 16 MHz (andplusmn;20 ppm max) et oscillateur RC

andnbsp;  Cristal de 32 kHz (andplusmn;50 ppm, andplusmn;500 ppm max) et oscillateur RCX

 Minuteries à usage général, de capture et de veille

 Interfaces numériques

andnbsp;  E/S à usage général : 14 (boîtier WLCSP34), 24 (boîtier QFN40), 32 (boîtier QFN48)

andnbsp;  2 UART avec contrôle de flux matériel jusqu'à 1 Mbit/s

andnbsp;  Interface SPI+andtrade;

andnbsp;  Bus I2C à 100 kHz, 400 kHz

andnbsp;  Décodeur en quadrature à 3 axes

 Interfaces analogiques

andnbsp;  ADC 4 canaux 10 bits

 Émetteur-récepteur radio

andnbsp;  Émetteur-récepteur CMOS 2,4 GHz entièrement intégré

andnbsp;  Antenne à fil unique : aucune adaptation RF ni commutation RX/TX requise

andnbsp;  Courant d'alimentation à VBAT3V : TX : 3,4 mA, RX : 3,7 mA (avec CC-CC idéal)

andnbsp;  Puissance de sortie d'émission de 0 dBm

andnbsp;  Puissance de sortie de -20 dBm en andldquo;Mode champ procheandrdquo;

andnbsp;  Sensibilité du récepteur de -93 dBm

 Boîtiers :

andnbsp;  WLCSP 34 broches, 2,436 mm x 2,436 mm

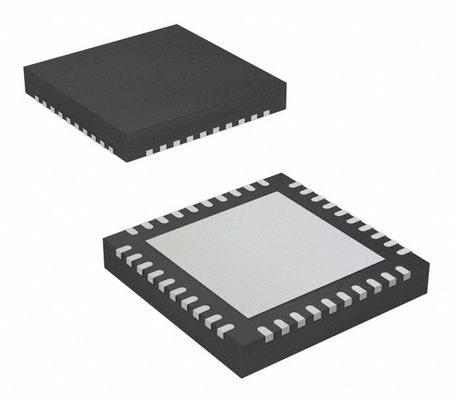

andnbsp;  QFN 40 broches, 5 mm x 5 mm

andnbsp;  QFN 48 broches, 6 mm x 6 mm

andnbsp;  KGD (plaquette, puce)

andnbsp;

Description générale

Le circuit intégré DA14580 dispose d'un émetteur-récepteur radio et d'un processeur de bande de base entièrement intégrés pour le Bluetoothandreg; basse consommation. Il peut être utilisé comme processeur d'application autonome ou comme pompe de données dans les systèmes hébergés.

Le DA14580 prend en charge une architecture mémoire flexible pour le stockage des profils Bluetooth et du code d'application personnalisé, qui peut être mis à jour par liaison radio (OTA). La pile de protocoles Bluetooth basse consommation qualifiée est stockée dans une ROM dédiée. Tous les logiciels s'exécutent sur le processeur ARMandreg; Cortexandreg;-M0 via un planificateur simple.

Le micrologiciel Bluetooth basse consommation comprend les protocoles de couche de service L2CAP, le gestionnaire de sécurité (SM), le protocole d'attribut (ATT), le profil d'attribut générique (GATT) et le profil d'accès générique (GAP). Tous les profils publiés par le Bluetooth SIG ainsi que les profils personnalisés sont pris en charge.

L'émetteur-récepteur s'interface directement à l'antenne et est entièrement conforme à la norme Bluetooth 4.2. Le DA14580 dispose d'un matériel dédié pour la mise en œuvre de la couche de liaison de Bluetooth basse consommation et de contrôleurs d'interface pour des capacités de connectivité améliorées.

andnbsp;

Schéma système

andnbsp;

INFORMATIONS

andnbsp;

Dessin
