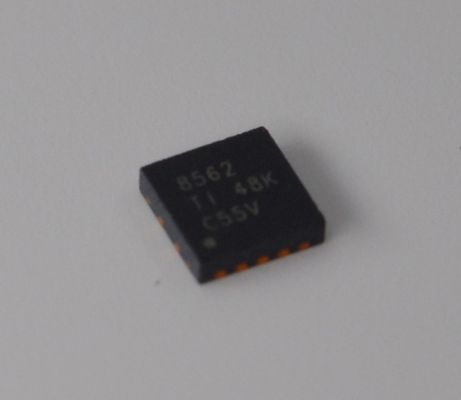

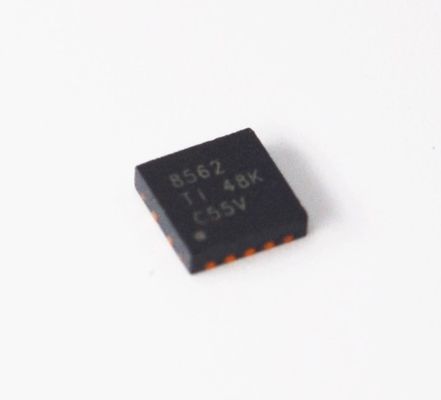

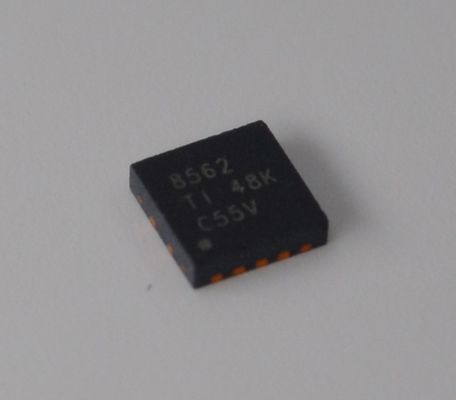

DAC8562SDSCR DAC double 16 bits, faible glitch, large tension (2,7 V-5,5 V), SPI, précision (±4LSB), minuscule VSSOP, idéal pour l'industrie et l'automobile

DAC8562SDSCR DAC double 16 bits, faible glitch, large tension (2.7V-5.5V), SPI précision (±4LSB) VSSOP minuscule idéal pour l'industrie et l'automobile

Caractéristiques

• Précision relative :

  – DAC756x (12 bits) : 0,3 LSB INL

  – DAC816x (14 bits) : 1 LSB INL

  – DAC856x (16 bits) : 4 LSB INL

• Impulsion de glitch : 0,1 nV-s

• Référence bidirectionnelle : entrée ou sortie 2,5 V

  – Sortie désactivée par défaut

  – Précision initiale de ±5 mV (max.)

  – Dérive de température de 4 ppm/°C (typ.)

  – Dérive de température de 10 ppm/°C (max.)

  – Capacité d'absorption et de source de 20 mA

• Réinitialisation à la mise sous tension à l'échelle zéro ou à mi-échelle

• Faible consommation : 4 mW (typ., AVDD 5 V, y compris le courant de référence interne)

• Plage d'alimentation large : 2,7 V à 5,5 V

• SPI 50 MHz avec entrées à déclenchement de Schmitt

• Fonctions LDAC et CLR

• Tampon de sortie avec fonctionnement rail à rail

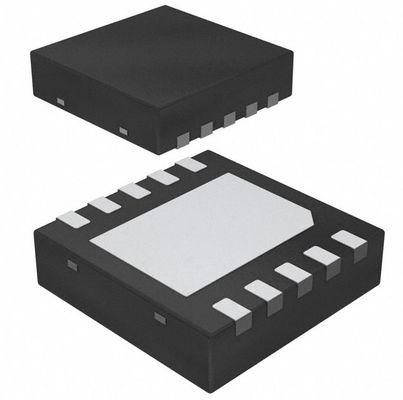

• Boîtiers : WSON-10 (3 mm × 3 mm), VSSOP-10

• Plage de températures : –40 °C à 125 °C

Applications

• Instrumentation portable

• Module de sortie analogique PLC

• Commande servo en boucle fermée

• Réglage de l'oscillateur commandé en tension

• Systèmes d'acquisition de données

• Réglage programmable du gain et du décalage

Description

Les dispositifs DAC756x, DAC816x et DAC856x sont des convertisseurs numérique-analogique (DAC) doubles, à sortie de tension, à 16, 14 et 12 bits, respectivement, à faible consommation. Ces dispositifs comprennent une référence interne de 2,5 V, 4 ppm/°C, ce qui donne une plage de tension de sortie pleine échelle de 2,5 V ou 5 V. La référence interne a une précision initiale de ±5 mV et peut fournir ou absorber jusqu'à 20 mA sur la broche VREFIN/VREFOUT.

Ces dispositifs sont monotones, offrant une excellente linéarité et minimisant les tensions transitoires (glitch) indésirables de code à code. Ils utilisent une interface série à trois fils polyvalente qui fonctionne à des fréquences d'horloge allant jusqu'à 50 MHz. L'interface est compatible avec les interfaces SPI™, QSPI™, Microwire et processeur de signal numérique (DSP) standard. Les dispositifs DACxx62 intègrent un circuit de réinitialisation à la mise sous tension qui garantit que la sortie du DAC s'allume et reste à l'échelle zéro jusqu'à ce qu'un code valide soit écrit sur le dispositif, tandis que les dispositifs DACxx63 s'allument de la même manière à mi-échelle. Ces dispositifs contiennent une fonction d'arrêt qui réduit la consommation de courant à généralement 550 nA à 5 V. La faible consommation d'énergie, la référence interne et le faible encombrement rendent ces dispositifs idéaux pour les équipements portables alimentés par batterie.

Les dispositifs DACxx62 sont compatibles et fonctionnels les uns avec les autres, tout comme les dispositifs DACxx63. L'ensemble de la famille est disponible en boîtiers MSOP-10 et SON-10.

INFORMATIONS

Dessin
