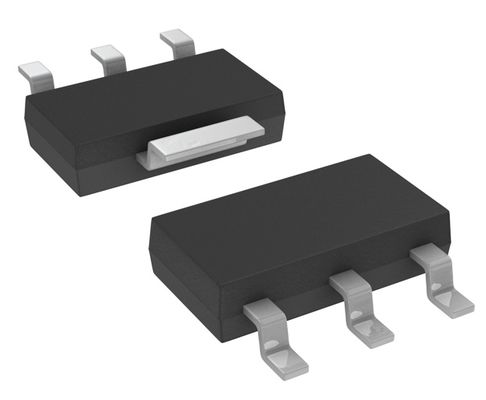

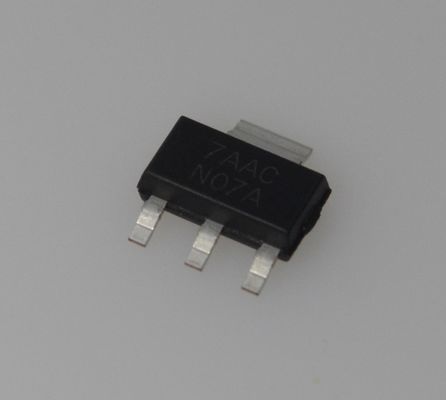

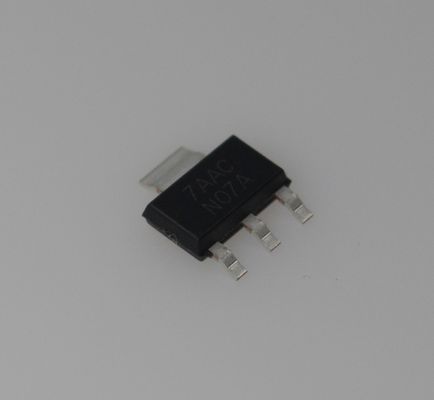

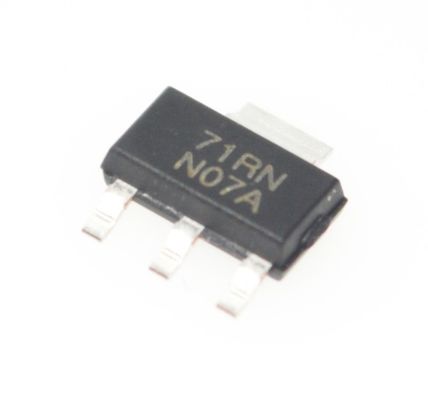

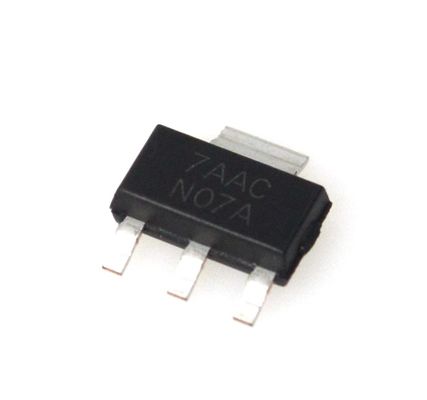

LM317AEMP LDO ajustable 1,5 A, sortie 1,2 V-37 V, précision ±1 %, protection thermique, qualité industrielle (-40°C à +125°C), boîtier TO-252

LM317AEMP Régulateur LDO ajustable 1,5 A, sortie 1,2 V-37 V, précision ±1 %, protection thermique, qualité industrielle (-40 °C à +125 °C), boîtier TO-252

Caractéristiques

• Pour une alternative de remplacement, voir le LM317

• Régulation de ligne typique de 0,005 %/V

• Tolérance de tension de sortie de 1 %

• Courant de sortie de 1,5 A

• Sortie ajustable jusqu'à 1,25 V

• Différentiel entrée-sortie jusqu'à 40 V

• Limite de courant constante avec la température

• Aucun condensateur de sortie requis

• Sortie protégée contre les courts-circuits

• Plage de température de fonctionnement de -40 °C à 125 °C

Applications

• Éclairage automobile à LED

• Chargeurs de batterie

• Post-régulation pour alimentations à découpage

• Régulateur de courant constant

• Alimentations de microprocesseurs

Description

Les régulateurs de tension positive à 3 bornes et ajustables LM317A sont capables de fournir un courant supérieur à 1,5 A sur une plage de sortie de 1,25 V à 37 V et offrent une précision de tension de sortie de 1 %. La régulation de ligne et la régulation de charge sont mieux obtenues avec le dispositif LM317A qu'avec les régulateurs fixes standard.

Le LM317A offre une protection complète contre les surcharges, telles que la surintensité, la protection thermique contre les surcharges et la protection de la zone de sécurité. Tous les circuits de protection contre les surcharges restent entièrement fonctionnels même si la borne de réglage est déconnectée.

En général, aucun condensateur n'est nécessaire, sauf si le dispositif est situé à plus de 6 pouces des condensateurs de filtre d'entrée, auquel cas une dérivation d'entrée est nécessaire. Un condensateur de sortie optionnel peut être ajouté pour améliorer la réponse transitoire et peut être remplacé par un condensateur céramique et une ESR appropriée. La borne de réglage peut être contournée pour obtenir des rapports de réjection de bruit très élevés, difficiles à obtenir avec les régulateurs à 3 bornes standard.

Étant donné que le régulateur LM317A est flottant et ne détecte que la tension différentielle entrée-sortie, des alimentations de plusieurs centaines de volts peuvent être régulées tant que le différentiel entrée-sortie maximal n'est pas dépassé. Le dépassement du différentiel entrée-sortie maximal entraînera un court-circuit de la sortie. En connectant une résistance fixe entre la broche de réglage et la sortie, le LM317A peut également être utilisé comme régulateur de courant de précision.

INFORMATIONS

Dessin

Notre avantage :

• Produits de haute qualité --- nos offres sont 100 % neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

assurez-vous de répondre à vos besoins pour tous les types de composants.^_^


Liste de produits
Fournir une série de composants électroniques, une gamme complète de semi-conducteurs, de composants actifs et passifs. Nous pouvons vous aider à obtenir tout pour la nomenclature du circuit imprimé, en un mot, vous pouvez obtenir une solution unique ici,


Les offres comprennent :
Circuit intégré, circuits intégrés de mémoire, diode, transistor, condensateur, résistance, varistance, fusible, potentiomètre et potentiomètre, transformateur, batterie, câble, relais, interrupteur, connecteur, bornier, cristal et oscillateur, inductance, capteur, transformateur, pilote IGBT, LED, LCD, convertisseur, PCB (circuit imprimé), PCBA (assemblage de PCB)

Forte en marque :
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
