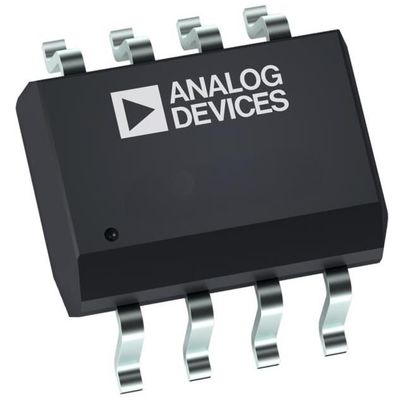

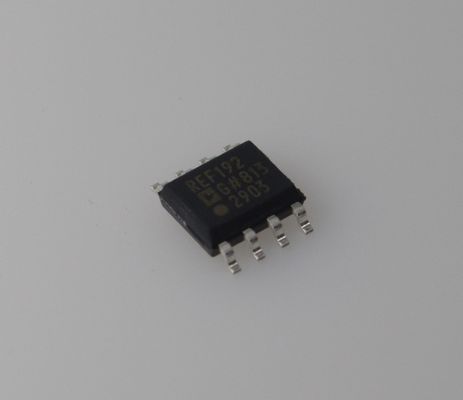

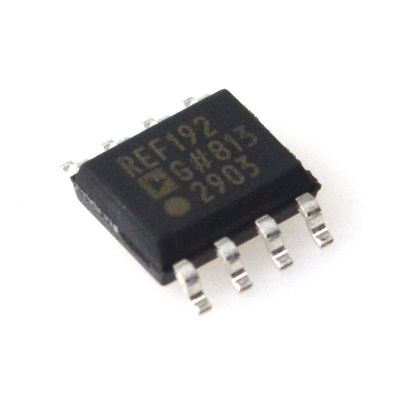

Référence de tension REF192GSZ à très faible bruit 2,5 V avec une précision initiale de ±0,1 %, une dérive de 3 ppm/°C, un courant de repos de 60 µA, une sortie de 10 mA, une plage de -40 °C à +125 °C et un boîtier SOT-23

REF192GSZ Référence de tension 2,5 V à très faible bruit avec une précision initiale de ±0,1 %, dérive de 3 ppm/°C, courant de repos de 60 µA, sortie de 10 mA, plage de -40 °C à +125 °C et boîtier SOT-23

CARACTÉRISTIQUES

Coefficient de température : 5 ppm/°C maximum

Courant de sortie élevé : 30 mA

Faible courant d'alimentation : 45 µA maximum

Précision initiale : ±2 mV maximum1

Mode veille : 15 µA maximum

Faible tension de déchet

Régulation de charge : 4 ppm/mA

Régulation de ligne : 4 ppm/V

Protection contre les courts-circuits

APPLICATIONS

Instruments portables

CAN et CNA

Capteurs intelligents

Applications à énergie solaire

Instruments alimentés par boucle de courant

DESCRIPTION GÉNÉRALE

Les références de tension de précision à bande interdite de la série REF19x utilisent un circuit breveté de correction de la courbure de la dérive en température et une découpe laser de résistances à couche mince très stables pour obtenir un très faible coefficient de température et une grande précision initiale.

La série REF19x est composée de dispositifs à faible consommation et à faible tension de déchet (LDV), fournissant une tension de sortie stable à partir d'alimentations aussi basses que 100 mV au-dessus de la tension de sortie et consommant moins de 45 µA de courant d'alimentation. En mode veille, qui est activé en appliquant un niveau TTL ou CMOS bas à la broche SLEEP, la sortie est désactivée et le courant d'alimentation est encore réduit à moins de 15 µA.

Les références de la série REF19x sont spécifiées sur la plage de températures industrielles étendue (-40 °C à +85 °C) avec des spécifications de performances typiques sur -40 °C à +125 °C pour des applications telles que l'automobile.

Toutes les qualités électriques sont disponibles dans un boîtier SOIC à 8 broches ; les boîtiers PDIP et TSSOP ne sont disponibles que dans la qualité électrique la plus basse.

BROCHES DE TEST

La broche de test 1 et la broche de test 5 sont réservées au zap Zener en boîtier. Pour obtenir le plus haut niveau de précision à la sortie, la technique de zap Zener est utilisée pour ajuster la tension de sortie. Étant donné que chaque unité peut nécessiter une quantité d'ajustement différente, la valeur de résistance au niveau des broches de test varie considérablement d'une broche à l'autre et d'une pièce à l'autre. L'utilisateur doit laisser les broches 1 et 5 non connectées.
