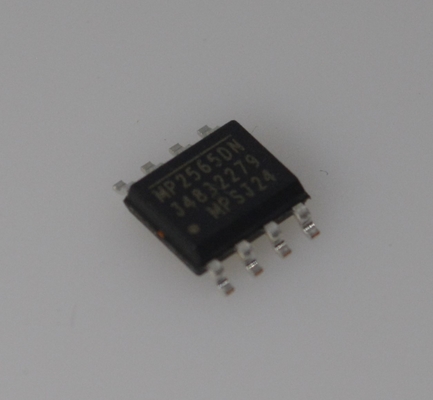

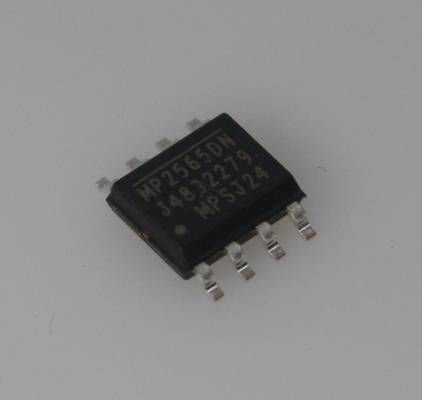

MP2565DN 5A 24V Convertisseur descendant à 95% d'efficacité 500kHz Fréquence de sortie réglable Cycle par cycle Limit de courant Éteinte thermique SOT23-6 Package

MP2565DN 5A 24V Convertisseur abaisseur 95% d'efficacité 500kHz Fréquence de sortie réglable Limite de courant cycle par cycle Arrêt thermique Boîtier SOT23-6

CARACTÉRISTIQUES

• Courant de repos de 120μA

• Plage d'entrée de fonctionnement large de 4,5 V à 50 V

• MOSFET de puissance interne de 220mΩ

• Fréquence de commutation programmable jusqu'à 4 MHz

• Fonctionnement à haut rendement et à faible charge

• Stable avec un condensateur céramique

• Démarrage progressif interne

• Limite de courant définie en interne sans résistance de détection de courant externe

• Jusqu'à 95% d'efficacité

• Sortie réglable de 0,8 V à 47 V

• Disponible en boîtiers QFN10 3x3 et SOIC8 à dissipation thermique améliorée

APPLICATIONS

• Conversion de puissance haute tension

• Systèmes automobiles

• Systèmes d'alimentation industriels

• Systèmes d'alimentation distribués

• Systèmes alimentés par batterie

DESCRIPTION

Le MP2565 est un régulateur de commutation abaisseur à haute fréquence avec un MOSFET de puissance haute tension interne intégré côté haut. Il fournit une sortie de 2,5 A avec un contrôle en mode courant pour une réponse rapide de la boucle et une compensation facile.

La large plage d'entrée de 4,5 V à 50 V s'adapte à une variété d'applications abaisseurs, y compris celles dans un environnement d'entrée automobile. Un courant d'alimentation en mode arrêt de 12µA permet une utilisation dans les applications alimentées par batterie.

Un rendement de conversion de puissance élevé sur une large plage de charges est obtenu en réduisant la fréquence de commutation en condition de faible charge pour réduire les pertes de commutation et de pilotage de grille.

Le repli de fréquence aide à prévenir l'emballement du courant de l'inductance pendant le démarrage et l'arrêt thermique assure un fonctionnement fiable et tolérant aux pannes.

En commutant à 4 MHz, le MP2565 est capable d'éviter les problèmes de bruit EMI (Interférence Électromagnétique), tels que ceux rencontrés dans les applications radio AM et ADSL.

Le MP2565 est disponible dans de petits boîtiers QFN10 3 mm x 3 mm et SOIC8 à dissipation thermique améliorée.

INFORMATIONS

Dessin
