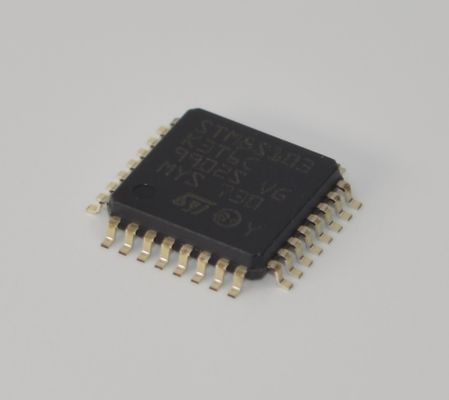

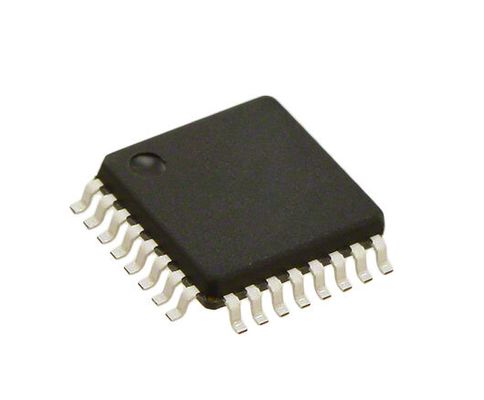

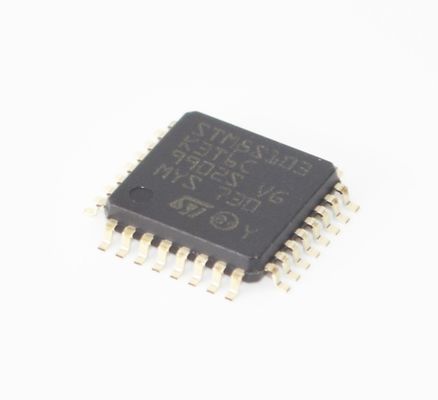

STM8S103K3T6C MCU 8 bits 16MHz 8KB Flash 1KB RAM 10 bits ADC 3 Timers UART/SPI/I2C 2.95-5.5V TSSOP à 20 broches

STM8S103K3T6C MCU 8 bits 16 MHz 8 Ko Flash 1 Ko RAM Convertisseur analogique-numérique 10 bits 3 temporisateurs UART/SPI/I2C 2.95-5.5V 20 broches TSSOP

andnbsp;

Caractéristiques

Cœur

andbull; Cœur STM8 avancé à 16 MHz avec architecture Harvard et pipeline à 3 étages

andbull; Jeu d'instructions étendu

Mémoires

andbull; Mémoire programme : 8 Ko Flash ; conservation des données 20 ans à 55 anddeg;C après 10 kcycles

andbull; Mémoire de données : 640 octets d'EEPROM de données réelles ; endurance 300 kcycles

andbull; RAM : 1 Ko

Gestion de l'horloge, de la réinitialisation et de l'alimentation

andbull; Tension de fonctionnement de 2,95 à 5,5 V

andbull; Contrôle d'horloge flexible, 4 sources d'horloge principales

andnbsp; andndash; Oscillateur à résonateur à cristal basse consommation

andnbsp; andndash; Entrée d'horloge externe

andnbsp; andndash; RC interne, réglable par l'utilisateur à 16 MHz

andnbsp; andndash; RC interne basse consommation à 128 kHz

andbull; Système de sécurité d'horloge avec moniteur d'horloge

andbull; Gestion de l'alimentation :

andnbsp; andndash; Modes basse consommation (attente, arrêt actif, arrêt)

andnbsp; andndash; Désactivation individuelle des horloges périphériques

andbull; Réinitialisation permanente active, basse consommation à la mise sous tension et à la mise hors tension

Gestion des interruptions

andbull; Contrôleur d'interruptions imbriquées avec 32 interruptions

andbull; Jusqu'à 27 interruptions externes sur 6 vecteurs

Temporisateurs

andbull; Temporisateur de contrôle avancé : 16 bits, 4 canaux CAPCOM, 3 sorties complémentaires, insertion de temps mort et synchronisation flexible

andbull; Temporisateur polyvalent 16 bits, avec 3 canaux CAPCOM (IC, OC ou PWM)

andbull; Temporisateur de base 8 bits avec diviseur de fréquence 8 bits

andbull; Temporisateur de réveil automatique

andbull; Temporisateurs de chien de garde à fenêtre et de chien de garde indépendants

Interfaces de communication

andbull; UART avec sortie d'horloge pour un fonctionnement synchrone, SmartCard, IrDA, mode maître LIN

andbull; Interface SPI jusqu'à 8 Mbit/s

andbull; Interface I2C jusqu'à 400 kbit/s

Convertisseur analogique-numérique (CAN)

andbull; CAN 10 bits, andplusmn;1 LSB avec jusqu'à 5 canaux multiplexés, mode scan et chien de garde analogique

E/S

andbull; Jusqu'à 28 E/S sur un boîtier à 32 broches, dont 21 sorties à forte absorption

andbull; Conception d'E/S très robuste, immunisée contre l'injection de courant

ID unique

andbull; Clé unique de 96 bits pour chaque appareil

andnbsp;

Description

Les microcontrôleurs 8 bits de la gamme STM8S103F2/x3 offrent 8 Ko de mémoire programme Flash, ainsi qu'une EEPROM de données réelles intégrée. Le manuel de référence de la famille de microcontrôleurs STM8S (RM0016) fait référence aux appareils de cette famille comme étant de faible densité. Ils offrent les avantages suivants : performances, robustesse et réduction des coûts du système.

Les performances et la robustesse des appareils sont assurées par un cœur et des périphériques avancés fabriqués avec une technologie de pointe, une fréquence d'horloge de 16 MHz, des E/S robustes, des chiens de garde indépendants avec une source d'horloge séparée et un système de sécurité d'horloge.

Le coût du système est réduit grâce à une EEPROM de données réelles intégrée pour jusqu'à 300 k cycles d'écriture/effacement et un niveau d'intégration système élevé avec des oscillateurs d'horloge internes, un chien de garde et une réinitialisation en cas de sous-tension.

Une documentation complète est proposée ainsi qu'un large choix d'outils de développement.
