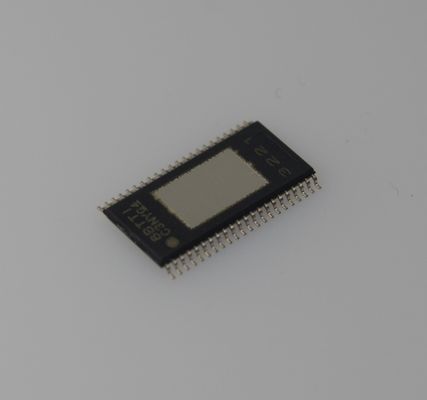

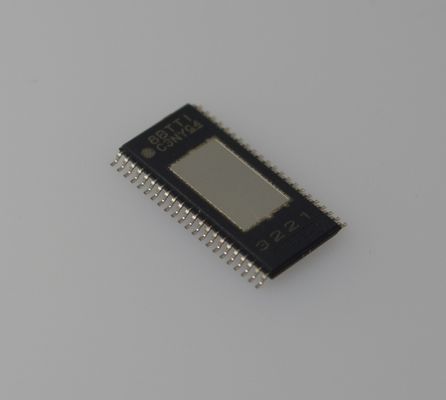

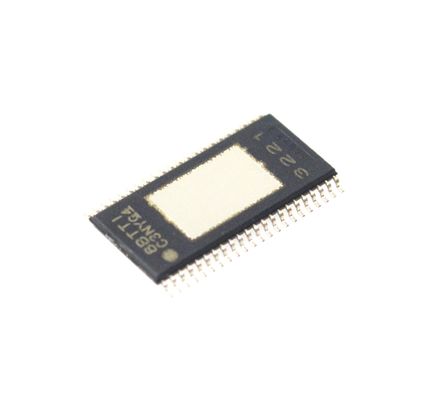

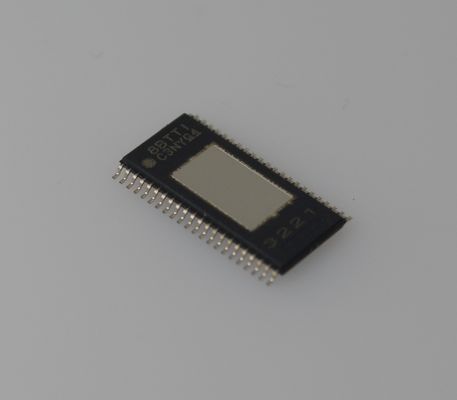

TPA3221DDVR 100W Amplificateur stéréo de classe D 92% d'efficacité 4,5-26V Protection avancée de l'alimentation Contrôle I2C THD + N et EMI faible pour les systèmes audio de haute qualité

TPA3221DDVR 100W Amplificateur stéréo de classe D 92% d'efficacité 4,5-26V Protection avancée de l'alimentation Contrôle I2C THD + N et EMI faible pour les systèmes audio de haute qualité

Caractéristiques

• Fonctionnement à tension d'alimentation de 7 à 30 V

• Fonctionnement stéréo (2 x BTL) et mono (1 x PBTL)

• Puissance de sortie à 10% THD+N

- 105W stéréo à 4Ω en configuration BTL

Stereo de 112 W à 3Ω en configuration BTL

️ 208W Mono en 2Ω dans la configuration PBTL

• Puissance de sortie à 1% THD+N

Stereo de 88 W à 4Ω en configuration BTL

Stereo de 100 W à 3Ω en configuration BTL

- 170W mono à 2Ω dans la configuration PBTL

• 5V de port ou LDO intégré pour une alimentation unique en option

• Conception de la rétroaction en boucle fermée

¢ Largeur de bande du signal jusqu'à 100 kHz pour le contenu haute fréquence des sources HD

- 0,02% de THD+N à 1W en 4Ω

¢ 60dB PSRR (BTL, pas de signal d'entrée)

Le bruit de sortie (poids A) < 75 μV

️ > 108 dB SNR (poids A)

¢ les systèmes de modulation AD ou HEAD

• Les modes de fonctionnement à faible consommation

Mode de veille: silencieux et arrêt < 1 mA

L'opération BTL à canal unique

• Options d'entrée multiples pour simplifier la conception du préampli

¢ Entrées analogiques différentielles ou à extrémité unique

Les gains sélectifs: 18 dB, 24 dB, 30 dB, 34 dB

• Protection intégrée: sous-tension, limite de courant cycle par cycle, court-circuit, détection de coupure, avertissement et arrêt de surchauffe, protection contre les haut-parleurs en courant continu

• 90% d'efficacité de fonctionnement de classe D (4Ω)

• Un tampon thermique situé au fond de l'emballage

• Famille d'appareils compatibles avec des broches avec des options de tension et de puissance

Applications

• haut-parleurs Bluetooth et Wi-FiTM

• Barres de son

• Subwoofers

• Systèmes stéréo sur étagère

• conférenciers professionnels et de conférences publiques (PA)

Définition

Le TPA3221 est un amplificateur de classe D de haute puissance qui permet un fonctionnement efficace à pleine puissance, au ralenti et en veille.qui fournit une faible distorsion dans la bande audio et offre une excellente qualité sonoreL'appareil fonctionne avec une modulation HEAD (mode AD hautement efficace) à courant alternatif ou à courant au ralenti bas, et peut entraîner jusqu'à 2 x 105W en charge de 4Ω ou 1 x 208W en charge de 2Ω.

Le TPA3221 dispose d'une interface d'entrée analogique à extrémité unique ou différentielle qui prend en charge jusqu'à 2VRMS avec quatre gains sélectionnables: 18dB, 24dB, 30dB et 34dB. Le TPA3221 atteint également une efficacité > 90%,faible puissance au ralenti (<0.25W) et une puissance de veille ultra-faible (<0,1W). Ceci est rendu possible grâce à l'utilisation de MOSFET 70mΩ, d'un schéma d'entraînement de porte optimisé et de modes de fonctionnement à faible consommation.Le TPA3221 comprend un LDO intégré pour une intégration facile dans les systèmes d'alimentation uniquesPour simplifier davantage la conception, le dispositif intègre des fonctions de protection essentielles, y compris la sous-tension, la limite de courant cycle par cycle, le court-circuit, la détection des coupures,Avertissement de surchauffe et arrêt, ainsi qu'une protection contre les haut-parleurs à courant continu.
