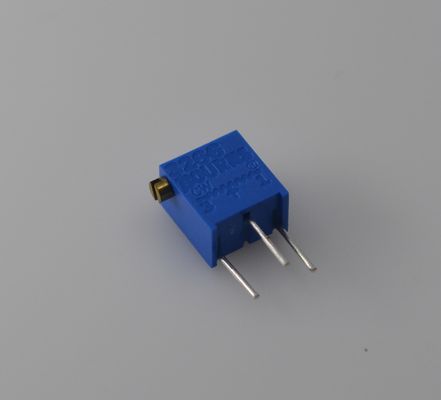

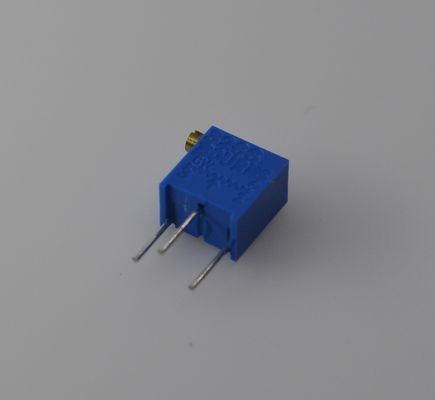

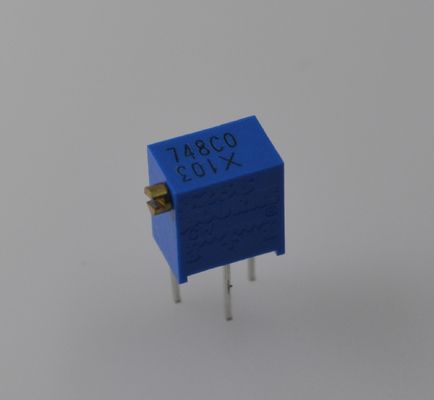

3266X-1-103LF 10KΩ Trimmer 1/4W Puissance 300V Tension Nominale ±10% Tolérance Construction Cermet Montage CI Réglage Fiable pour Circuits de Précision

3266X-1-103LF 10KΩ Trimpot 1/4W Puissance 300V Classement ±10% Tolérance Construction Cermet Montage PC Réglage Fiable pour Circuits de Précision

Caractéristiques

■ Multitours / Cermet / Industriel / Scellé

■ Les entretoises permettent un lavage complet de la carte PC

■ Emballage en ruban et bobine disponible

■ Version conforme RoHS* disponible

DESCRIPTION

Caractéristiques électriques

Plage de résistance standard .........................10 ohms à 1 mégohm (voir tableau de résistance standard)

Tolérance de résistance .............±10 % std.

Résistance minimale absolue .............................1 % ou 2 ohms max. (selon la valeur la plus élevée)

Variation de la résistance de contact ..........................3,0 % ou 3 ohms max. (selon la valeur la plus élevée)

Réglage diviseur de tension ........................±0,02 %

Rhéostat ..................................±0,05 %

Résolution.....................................Infinie Isolation

Résistance ...............500 VDC 1 000 mégohms min.

Rigidité diélectrique Niveau de la mer ...............................600 VAC 80 000

Pieds ............................250 VAC Course effective ..................12 tours nom.

Caractéristiques environnementales

Puissance nominale (300 volts max.) 70 °C .....................................0,25 watt

125 °C ........................................0 watt

Plage de température ....-55 °C à +125 °C

Coefficient de température ....±100 PPM/°C

Test d'étanchéité ........................................85 °C

Humidité.........MIL-STD-202 Méthode 103

96 heures (2 % ΔTR, 10 mégohms IR)

Vibration .......30 G (1 % ΔTR; 1 % ΔVR)

Choc..........100 G (1 % ΔTR; 1 % ΔVR)

Durée de vie en charge ....1 000 heures 0,25 watt 70 °C (3 % ΔTR; 3 % CRV)

Durée de vie en rotation.........................200 cycles (4 % ΔTR; 3 % ou 3 ohms, selon la valeur la plus élevée, CRV)

Caractéristiques physiques

Couple..............................3,0 oz-in.

Arrêts mécaniques max. ..................Essuie-glace au ralenti

Bornes ........................Broches à souder

Poids ......................................0,015 oz.

Marquage ..........Marque du fabricant, code de résistance, schéma de câblage, code de date, numéro de modèle et style du fabricant

Essuie-glace ................50 % (TR réel) ±10 %

Inflammabilité ...........................U.L. 94V-0

Emballage standard ......50 pièces par tube

Outil de réglage ...............................H-90

Applications

Électronique industrielle
Étalonnage des paramètres de la carte de contrôle PLC

Circuits de conditionnement de signaux de capteurs
Réglage du point zéro des instruments industriels

Électronique grand public
Réglage fin du ton/volume de l'équipement audio

Réglage des paramètres de la carte de contrôle des appareils électroménagers

Contrôle de la luminosité de l'éclairage LED

Équipement de communication
Correspondance des circuits RF de la station de base

Réglage du niveau de signal des appareils réseau

Tests et mesures
Étalonnage des équipements de test de laboratoire

Réglage de la compensation de la sonde d'oscilloscope

Électronique automobile
Régler l'équipement de divertissement embarqué

Réglage des paramètres du module de contrôle du corps
