AK5703EN Convertisseur analogique-numérique stéréo 24 bits 192 kHz avec préamplificateur micro à faible bruit et SNR élevé (114 dB), AGC numérique, interface I2S et faible consommation pour l'audio professionnel et l'IoT

AK5703EN Convertisseur analogique-numérique stéréo 24 bits 192 kHz avec préamplificateur micro à faible bruit et SNR élevé (114 dB), AGC numérique, interface I2S et faible consommation pour l'audio professionnel et l'IoT

CARACTÉRISTIQUES

1. Fonction d'enregistrement

  - Convertisseur analogique-numérique à 4 canaux

  - Entrée entièrement différentielle ou asymétrique

  - Amplificateur de microphone (+36 dB/+30 dB/+24 dB/+18 dB/+15 dB/+12 dB/+8 dB/0 dB)

  - Tension d'entrée : 1,8 Vpp@AVDD=3,0 V (= 0,6 x AVDD)

  - Performances du convertisseur analogique-numérique :

    S/(N+D) : 85 dB, DR, S/N : 96 dB@MGAIN=0 dB, Entrée asymétrique

    S/(N+D) : 78 dB, DR, S/N : 83 dB@MGAIN=+30 dB, Entrée entièrement différentielle

  - Filtre passe-haut numérique pour l'annulation de l'offset CC (fc=3,4 Hz@fs=44,1 kHz)

  - Correction de la sensibilité du microphone (+3 dB  3 dB, pas de 0,75 dB)

  - ALC numérique (contrôle automatique du niveau)

  - Volume numérique d'entrée (+36 dB  52,5 dB, pas de 0,375 dB, Muet)

  - Délai de données de sortie programmable

  Délai : 0 à 64/64fs (pas de 1/64fs)

2. Fréquence d'échantillonnage :

  - Mode esclave PLL (broche BICK) : 8 kHz  48 kHz

  - Mode esclave PLL (broche MCKI) : 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz

  - Mode maître PLL : 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz

  - Mode maître/esclave EXT : 8 kHz  48 kHz (256fs), 8 kHz  24 kHz (512fs), 8 kHz  12 kHz (1024fs)

3. Horloge d'entrée PLL :

  - Broche MCKI : 27 MHz, 26 MHz, 24 MHz, 19,2 MHz, 13,5 MHz, 13 MHz, 12,288 MHz, 12 MHz, 11,2896 MHz

  - Broche BICK : 32fs/64fs

4. Mode maître/esclave

5. Format d'interface audio : MSB First, complément à 2 - 24/16 bits justifié MSB, I2S 24/16 bits, mode TDM

6. P I/F : Contrôle série à 3 fils ou bus I2C (Ver 1.0, mode 400 kHz)

7. Alimentation :

  - AVDD : 2,4 ~ 3,6 V

  - DVDD : 1,6 ~ 1,98 V

  - TVDD : 1,6 ou (DVDD-0,2) ~ 3,6 V

8. Courant d'alimentation : 9,0 mA (mode esclave EXT)

9. Ta = 30  85C

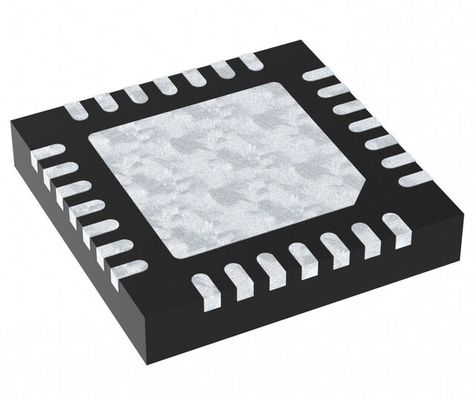

10. Boîtier : QFN 28 broches (4 mm x 4 mm, pas de 0,4 mm)

DESCRIPTION

L'AK5703 est un convertisseur A/N 24 bits à 4 canaux avec des amplificateurs de microphone programmables et un circuit ALC (contrôle automatique du niveau). Il est conçu pour les applications de réseaux de microphones grand public. Une PLL intégrée fonctionne à partir d'une grande variété d'horloges, ce qui permet une grande flexibilité de conception. Des sorties d'alimentation de microphone sont incluses pour polariser les microphones externes. Une large plage dynamique est atteinte, à 83 dB avec un réglage de gain de microphone de +30 dB. L'AK5703 est logé dans un boîtier QFN 28 broches peu encombrant.

APPLICATIONS

Équipement audio professionnel

Appareils d'enregistrement (enregistreurs portables, enregistreurs audio numériques)

Réseaux de microphones (systèmes de conférence, appareils de reconnaissance vocale)

Mixeurs et interfaces audio (équipement audio USB/boîtier

consommateur

Produits audio

Casques haut de gamme/microphones USB (jeux, diffusion en direct, création de contenu)

Haut-parleurs intelligents (capture vocale haute fidélité)

Lecteurs de musique portables (prise en charge audio haute résolution)

Interaction vocale et appareils IoT

Systèmes domotiques intelligents (assistants vocaux, hubs intelligents)

Systèmes vocaux embarqués (réduction du bruit, captation en champ lointain)

Microphones sans fil (micros de karaoké, micros de diffusion)

Systèmes de diffusion et de conférence

Microphones de conférence (captation omnidirectionnelle/directionnelle)

Enregistrement de qualité diffusion (podcasting, radio)

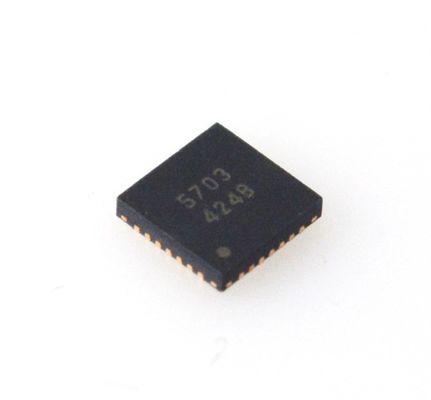

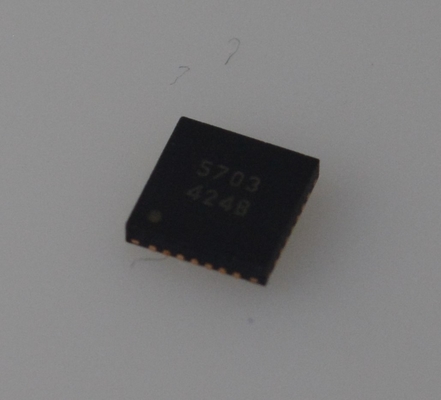

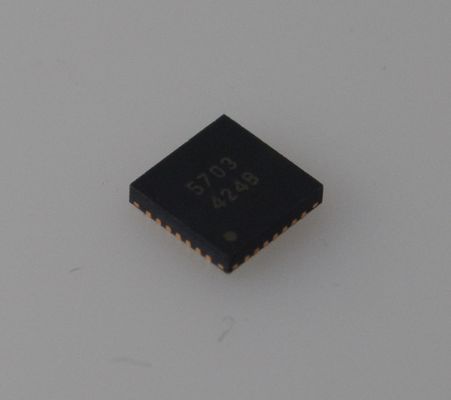

AK5703
