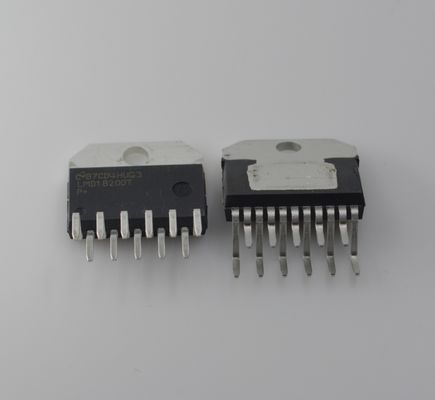

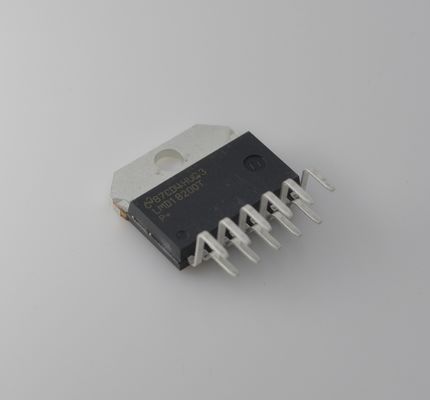

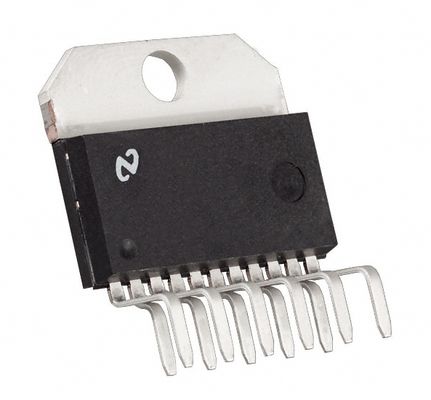

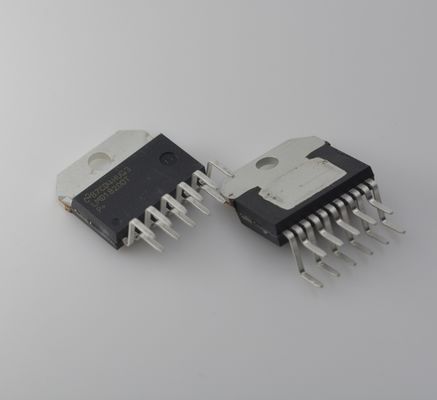

LMD18200T 3A Pont en H Driver de Moteur 55V Max Contrôle PWM Protection Thermique Faible RDS(on) Compatible TTL/CMOS Boîtier SOIC-15 - Idéal pour la Robotique et le Contrôle de Mouvement

LMD18200T 3A Pont en H Driver de Moteur 55V Max Contrôle PWM Protection Thermique Faible RDS(on) Compatible TTL/CMOS Boîtier SOIC-15 - Idéal pour la Robotique et le Contrôle de Mouvement

andnbsp;

CARACTÉRISTIQUES

andnbsp;andbull; Fournit jusqu'à 3A de sortie continue

andbull; Fonctionne avec des tensions d'alimentation allant jusqu'à 55V

andbull; Faible RDS(ON) Typiquement 0,33andOmega; par commutateur à 3A

andbull; Entrées compatibles TTLandCMOS

andbull; Pas de courant de 'Shoot-Through'

andbull; Sortie de signal d'avertissement thermique à 145anddeg;C

andbull; Arrêt thermique (sorties désactivées) à 170anddeg;C

andbull; Diodes de serrage internes

andbull; Protection contre les charges en court-circuit

andbull; Pompe de charge interne avec capacité de démarrage externe

andnbsp;

APPLICATIONS

andbull; Entraînements de moteurs CC et pas à pas

andbull; Servomécanismes de position et de vitesse

andbull; Robots d'automatisation d'usine

andbull; Machines à commande numérique

andbull; Imprimantes et traceurs informatiques

andnbsp;

DESCRIPTION

Le LMD18200 est un pont en H de 3A conçu pour les applications de contrôle de mouvement. Le dispositif est construit en utilisant un processus multi-technologies qui combine des circuits de contrôle bipolaires et CMOS avec des dispositifs de puissance DMOS sur la même structure monolithique. Idéal pour piloter des moteurs CC et pas à pas ; le LMD18200 accepte des courants de sortie de pointe allant jusqu'à 6A. Un circuit innovant qui facilite la détection à faible perte du courant de sortie a été mis en œuvre.

andnbsp;

INFORMATIONS

andnbsp;

Dessin

andnbsp;

Notre avantage :

• Produits de haute qualité --- nos offres sont 100% neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.
