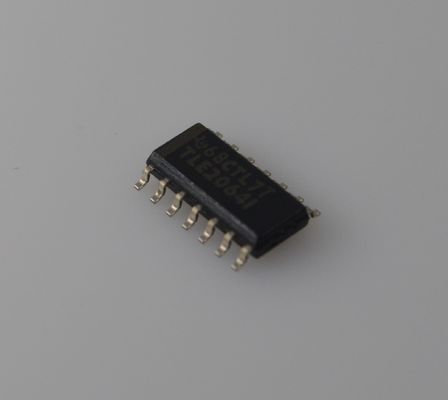

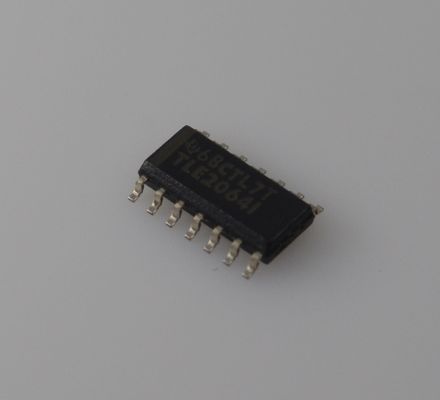

TLE2064IDR Quad de précision JFET-Input Op-Amp avec bande passante de 10 MHz 45V/μs Taux de glissement Bruit faible (16nV/√Hz) ±2V à ±20V Apport EMI durci et de qualité automobile pour le conditionnement du signal à grande vitesse

TLE2064IDR Amplificateur opérationnel quad à entrée JFET de précision avec bande passante de 10 MHz, vitesse de balayage de 45 V/µs, faible bruit (16 nV/√Hz) et alimentation de ±2 V à ±20 V, durci contre les EMI et de qualité automobile pour la conditionnement de signaux à grande vitesse

Caractéristiques

• 2 × Bande passante (2 MHz) des amplificateurs opérationnels TL06x et TL03x

• Faible courant d'alimentation : 290 µA/canal (typique)

• Réglage de la tension de décalage sur puce pour une meilleure performance en courant continu

• Entraînement de sortie élevé, spécifié pour des charges de 100 Ω

• Bruit de fond inférieur à celui des générations précédentes de BiFET à faible puissance

Applications

• Commande numérique complète du moteur

• Unité de contrôle de vol

• Module d'entrée analogique

Description

La série TLE206x d'amplificateurs opérationnels à entrée JFET à faible puissance double la bande passante de la génération précédente des familles BiFET TL06x et TL03x sans augmenter significativement la consommation d'énergie. Le procédé Excalibur de Texas Instruments offre également un bruit de fond inférieur à celui des TL06x et TL03x. Le réglage Zener sur puce de la tension de décalage donne des qualités de précision pour les applications à couplage direct. Les dispositifs TL206x sont compatibles avec les autres BiFET de Texas Instruments, en ce sens que les dispositifs peuvent être utilisés pour doubler la bande passante des circuits TL06x et TL03x ou pour réduire la consommation d'énergie des circuits TL05x, TL07x et TL08x de près de 90 %.

Les amplificateurs opérationnels BiFET offrent l'impédance d'entrée intrinsèquement plus élevée des transistors à entrée JFET, sans sacrifier l'entraînement de sortie associé aux amplificateurs bipolaires. Ces caractéristiques des dispositifs sont conçues pour l'interface avec des capteurs à haute impédance ou des signaux de courant alternatif de faible niveau. Les dispositifs ont également une meilleure réponse en courant alternatif que les dispositifs bipolaires ou CMOS ayant une consommation d'énergie comparable. La famille TLE206x est dotée d'un circuit d'entraînement de sortie élevé capable d'alimenter des charges de 100 Ω avec des alimentations aussi basses que ±5 V. Cela les rend particulièrement adaptés à l'entraînement de charges de transformateurs dans les modems et autres applications nécessitant de bonnes caractéristiques en courant alternatif, une faible puissance et un entraînement de sortie élevé.

Étant donné que les amplificateurs opérationnels BiFET sont conçus pour être utilisés avec des alimentations doubles, il faut veiller à respecter les limites de tension d'entrée en mode commun et l'oscillation de sortie lors du fonctionnement à partir d'une seule alimentation. La polarisation en courant continu du signal d'entrée est requise et les charges doivent être terminées sur un nœud de masse virtuel à mi-alimentation. Le générateur de masse virtuel intégré TLE2426 de Texas Instruments est utile lors du fonctionnement des amplificateurs BiFET à partir d'alimentations simples.

Les TLE206x sont entièrement spécifiés à ±15 V et ±5 V. Pour un fonctionnement dans des systèmes basse tension ou à alimentation unique, les familles d'amplificateurs opérationnels LinCMOS de Texas Instruments (préfixes TLC et TLV) sont recommandées. Lors du passage des amplificateurs BiFET aux amplificateurs CMOS, une attention particulière doit être accordée aux exigences en matière de vitesse de balayage, de bande passante et de charge de sortie. Les amplificateurs opérationnels CMOS TLV2432 et TLV2442 de Texas Instruments sont d'excellents choix à considérer.

INFORMATIONS

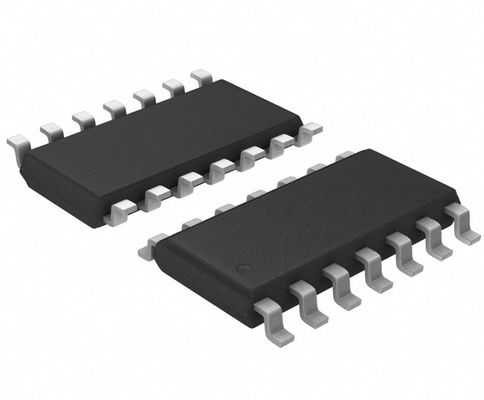

Dessin
