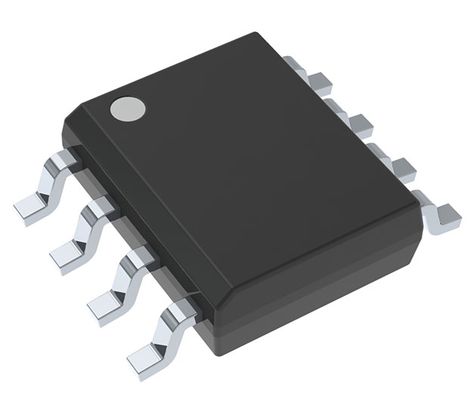

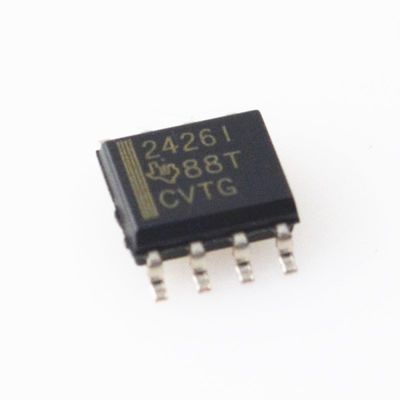

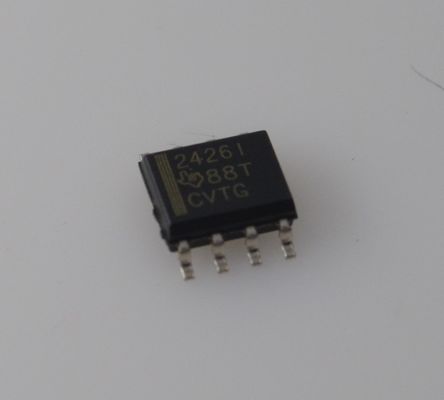

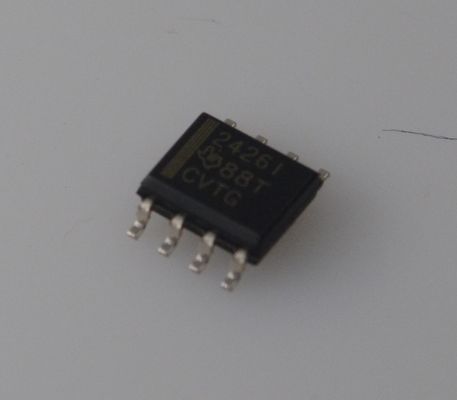

TLE2426IDR - Circuit intégré de référence de masse virtuelle de précision avec une précision de ±0,05 %, sortie de 1 mA, entrée large de 1,4 V à 40 V, faible TC (35 ppm/°C) et protection contre les courts-circuits pour les systèmes à alimentation unique

TLE2426IDR IC de référence de terre virtuelle de précision avec une précision de ±0,05% 1mA Sortie de 1,4 V à 40 V Entrée large TC faible (35 ppm/°C) et protection contre les courts-circuits pour les systèmes à alimentation unique

Caractéristiques

1/2 VI Terrain virtuel pour les systèmes analogiques

Un ensemble TO-226AA à trois bornes autonome

Opération de microélectricité...170 μA type, VI = 5 V

Large plage VI... de 4 V à 40 V

Capacité de courant de sortie élevée

- Source... 20 mA type

- Égoutteur...20 mA type

Une excellente régulation de la production

− 45 μV type à IO = 0 à − 10 mA

− +15 μV Typ à IO = 0 à +10 mA

Sortie à faible impédance...0.0075 Ω type

Pin de réduction du bruit (uniquement les paquets D, JG et P)

Applications

1. circuits op-amp à alimentation unique
Génère un terrain virtuel (VCC/2) pour les amplificateurs opérationnels à alimentation unique (par exemple TLE202x, série TLV), éliminant le besoin de deux sources d'alimentation.
Cas d'utilisation typiques: conditionnement du signal, interfaces de capteurs, préamplification audio.

2Systèmes d'acquisition de données (DAQ)
Fournit une référence de milieu de rails stable pour les circuits ADC/DAC, permettant l'oscillation du signal bipolaire (par exemple +2,5 V à partir d'une seule alimentation 5 V).
Cas d'utilisation typiques: capteurs industriels, instruments biomédicaux.

3.Appareils portables/alimentés par batterie
Le faible courant d'arrêt (400 uA) et la large plage de tension d'entrée (1,4 V à 40 V) le rendent idéal pour les applications à batterie avec des fluctuations de tension.
Cas d'utilisation typiques: compteurs portatifs, nœuds de capteurs sans fil.

4. électronique automobile
AEC-Q100 qualifié pour des performances fiables dans des environnements à haute température et à forte vibration, adapté à la gestion de la puissance du véhicule et au traitement des signaux des capteurs.

5Équipement de test et de mesure
La haute précision (+0,05%) et la faible dérive de température (35 ppm/°C) assurent des références de tension stables dans les multimètres, les oscilloscopes et autres instruments de précision.

Définition

Dans les applications de conditionnement du signal utilisant une seule source d'alimentation, une tension de référence égale à la moitié de la tension d'alimentation est requise pour terminer tous les champs de signal analogiques.Texas Instruments présente une terre virtuelle de précision dont la tension de sortie est toujours égale à la moitié de la tension d'entrée, le séparateur de rails TLE2426.

La combinaison unique d'un amplificateur opérationnel à haute performance et à micro-puissance et d'un diviseur découpé de précision sur une seule puce en silicium donne un rapport VO/VI précis de 0.5 pendant l'enfoncement et le courant de sourceLe TLE2426 fournit une sortie à faible impédance avec 20 mA de capacité d'égout et de source tout en utilisant moins de 280 μA de courant d'alimentation sur la gamme complète d'entrée de 4V à 40V.Un concepteur n'a pas besoin de payer le prix en termes d'espace de carte pour une base de signal conventionnelle composée de résistancesLes performances et la précision du TLE2426 sont disponibles dans un package LP à 3 bornes, facile à utiliser et économe en espace.Pour une performance accrueL'ajout d'un condensateur externe (CNR) permet de réduire le bruit de pic à pic tout en améliorant le rejet des ondulations.

La tolérance de sortie initiale pour un seul système de 5 V ou 12 V est meilleure que 1% avec 3,6% sur la gamme complète d'entrée de 40 V. Le rejet d'ondulation dépasse 12 bits de précision.Si l'application est destinée à un front-end d'acquisition de données, termination du signal analogique, ou simplement une référence de tension de précision, le TLE2426 élimine une source majeure d'erreur du système.

Les informations sont fournies à la Commission.

Le dessin
