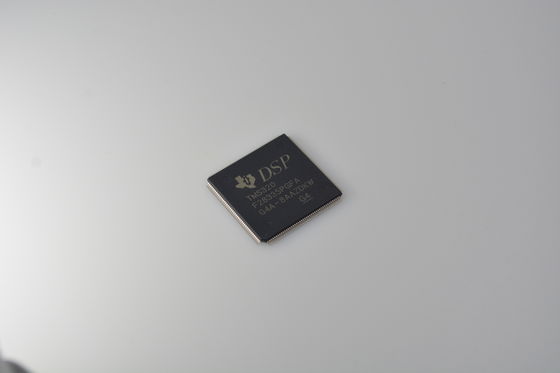

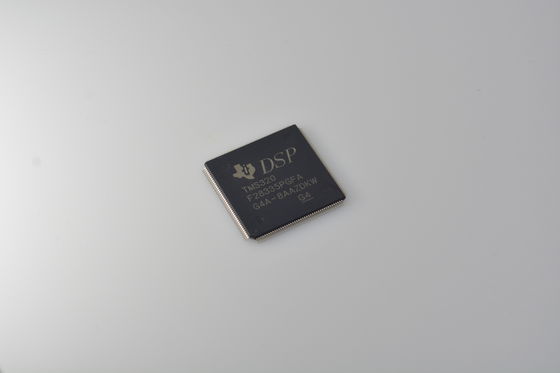

TMS320F28335PGFA DSP haute performance 150 MHz avec unité à virgule flottante 512 Ko de mémoire Flash 68 Ko de RAM ADC 16 canaux CAN/SPI/I2C et plage de températures industrielles pour les systèmes de contrôle en temps réel

TMS320F28335PGFA DSP haute performance 150 MHz avec unité à virgule flottante 512 Ko de mémoire Flash 68 Ko de RAM ADC 16 canaux CAN/SPI/I2C et plage de température industrielle pour les systèmes de contrôle en temps réel

andnbsp;

Fonctionnalités

andbull; Technologie CMOS statique haute performance

andndash; Jusqu'à 150 MHz (temps de cycle de 6,67 ns)

andndash; Noyau 1,9 V/1,8 V, conception E/S 3,3 V

andbull; Processeur 32 bits haute performance (TMS320C28x)

andndash; Unité à virgule flottante (FPU) simple précision IEEE 754 (F2833x uniquement)

andndash; Opérations MAC 16 ettimes; 16 et 32 ettimes; 32

andndash; MAC double 16 ettimes; 16

andndash; Architecture de bus Harvard

andndash; Réponse et traitement rapides des interruptions

andndash; Modèle de programmation mémoire unifié

andndash; Efficace en code (en C/C++ et en langage assembleur)

andbull; Contrôleur DMA à six canaux (pour ADC, McBSP, ePWM, XINTF et SARAM)

andbull; Interface externe 16 bits ou 32 bits (XINTF)

andndash; Plus de 2M ettimes; 16 adresses atteintes

andbull; Mémoire sur puce

andndash; F28335, F28333, F28235 : 256 K ettimes; 16 flash, 34 K ettimes; 16 SARAM

andndash; F28334, F28234 : 128 K ettimes; 16 flash, 34 K ettimes; 16 SARAM

andndash; F28332, F28232 : 64 K ettimes; 16 flash, 26 K ettimes; 16 SARAM

andndash; 1 K ettimes; 16 ROM OTP

andbull; ROM de démarrage (8 K ettimes; 16)

andndash; Avec modes de démarrage logiciel (via SCI, SPI, CAN, I2C, McBSP, XINTF et E/S parallèles)

andndash; Tables mathématiques standard

andbull; Horloge et contrôle du système

andndash; Oscillateur sur puce

andndash; Module de temporisation de chien de garde

andbull; Les broches GPIO0 à GPIO63 peuvent être connectées à l'une des huit interruptions de cœur externes

andbull; Bloc d'extension d'interruption périphérique (PIE) qui prend en charge les 58 interruptions périphériques

andbull; Clé/verrou de sécurité 128 bits

andndash; Protège les blocs flash/OTP/RAM

andndash; Empêche la rétro-ingénierie du micrologiciel

andbull; Périphériques de contrôle améliorés

andndash; Jusqu'à 18 sorties PWM

andndash; Jusqu'à 6 sorties HRPWM avec une résolution MEP de 150 ps

andndash; Jusqu'à 6 entrées de capture d'événementandndash; Jusqu'à 2 interfaces d'encodeur quadrature

andndash; Jusqu'à 8 temporisateurs 32 bits (6 pour eCAP et 2 pour eQEP)

andndash; Jusqu'à 9 temporisateurs 16 bits (6 pour ePWM et 3 XINTCTR)

andbull; Trois temporisateurs CPU 32 bits

andbull; Périphériques de port série

andndash; Jusqu'à 2 modules CAN

andndash; Jusqu'à 3 modules SCI (UART)

andndash; Jusqu'à 2 modules McBSP (configurables en tant que SPI)

andndash; Un module SPI

andndash; Un bus Inter-Integrated Circuit (I2C)

andbull; ADC 12 bits, 16 canaux

andndash; Taux de conversion de 80 ns

andndash; Multiplexeur d'entrée à 2 ettimes; 8 canaux

andndash; Deux échantillonneurs-bloqueurs

andndash; Conversions simples/simultanées

andndash; Référence interne ou externe

andbull; Jusqu'à 88 broches GPIO multiplexées et programmables individuellement avec filtrage d'entrée

andbull; Prise en charge de la numérisation de limite JTAG

andndash; Norme IEEE 1149.1-1990 Port d'accès aux tests standard et architecture de numérisation de limite

andbull; Fonctions de débogage avancées

andndash; Fonctions d'analyse et de point d'arrêt

andndash; Débogage en temps réel à l'aide du matériel

andbull; Le support de développement comprend

andndash; Compilateur/assembleur/éditeur de liens ANSI C/C++

andndash; IDE Code Composer Studioandtrade;

andndash; DSP/BIOSandtrade; et SYS/BIOS

andndash; Bibliothèques logicielles de contrôle de moteur numérique et d'alimentation numérique

andbull; Modes basse consommation et économie d'énergie

andndash; Modes IDLE, STANDBY, HALT pris en charge

andndash; Désactiver les horloges périphériques individuelles

andbull; Ordre des octets : Little Endian

andbull; Options de package :

andndash; Emballage sans plomb, écologique

andndash; Boîtier à billes en plastique (BGA) à 176 billes [ZJZ]

andndash; MicroStar BGAandtrade; à 179 billes [ZHH]

andndash; Boîtier à billes à pas fin (nFBGA) à 179 billes [ZAY]

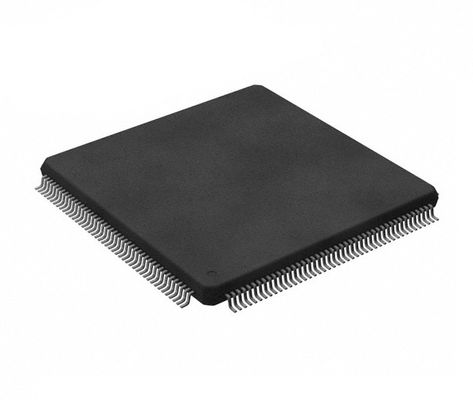

andndash; Boîtier plat quadrupôle (LQFP) à profil bas à 176 broches [PGF]

andndash; Boîtier plat quadrupôle à profil bas à amélioration thermique (HLQFP) à 176 broches [PTP]

andbull; Options de température :

andndash; A : andndash;40 °C à 85 °C (PGF, ZHH, ZAY, ZJZ)

andndash; S : andndash;40 °C à 125 °C (PTP, ZJZ)

andndash; Q : andndash;40 °C à 125 °C (PTP, ZJZ)

andnbsp;

Applications

andbull; Systèmes d'aide à la conduite avancée (ADAS)

andndash; Radar à moyenne/courte portée

andbull; Automatisation des bâtiments

andndash; Contrôle de moteur CVC

andndash; Contrôle de moteur d'onduleur de traction

andbull; Automatisation et contrôle d'usine

andndash; Équipement de tri automatisé

andndash; Contrôle CNC

andbull; Infrastructure de réseau

andndash; Onduleur central

andndash; Onduleur de chaîne

andbull; Systèmes hybrides, électriques et de groupe motopropulseur

andndash; Contrôle d'onduleur et de moteur

andndash; Chargeur embarqué (OBC) et sans fil

andbull; Entraînements de moteur

andndash; Entraînement de moteur BLDC à entrée CA

andndash; Module de contrôle d'entraînement servo

andbull; Distribution d'énergie

andndash; CA-CC industriel

andnbsp;

Description

Les microcontrôleurs en temps réel C2000andtrade; sont optimisés pour le traitement, la détection et l'actionnement afin d'améliorer les performances en boucle fermée dans les applications de contrôle en temps réel telles que les entraînements de moteur industriels ; onduleurs solaires et alimentation numérique ; véhicules électriques et transport ; contrôle de moteur ; et détection et traitement du signal. La gamme C2000 comprend les microcontrôleurs hautes performances Premium et les microcontrôleurs performances d'entrée.

Les appareils TMS320F28335, TMS320F28334, TMS320F28333, TMS320F28332, TMS320F28235, TMS320F28234 et TMS320F28232 sont des solutions hautes performances et hautement intégrées pour les applications de contrôle exigeantes.

Dans ce document, les appareils sont abrégés en F28335, F28334, F28333, F28332, F28235, F28234 et F28232, respectivement. La comparaison des appareils F2833x et la comparaison des appareils F2823x fournissent un résumé des fonctionnalités de chaque appareil.

Le guide de prise en main des microcontrôleurs (MCUs) de contrôle en temps réel C2000andtrade; couvre tous les aspects du développement avec les appareils C2000, du matériel aux ressources de support. En plus des principaux documents de référence, chaque section fournit des liens et des ressources pertinents pour développer davantage les informations couvertes.
