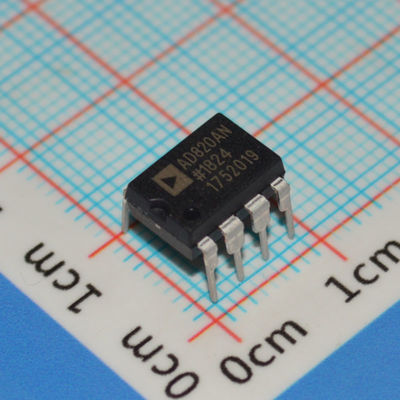

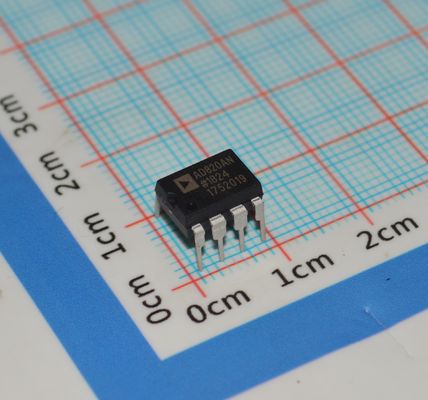

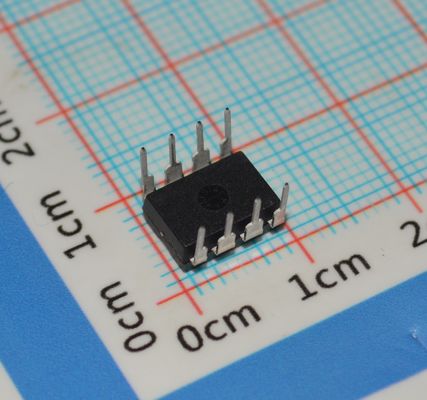

AD820AN Amplificateur opérationnel 5MHz BW 16V/µs Vitesse de balayage Alimentation simple/double Faible courant de 1,8 mA Sortie rail-à-rail -40°C~125°C Boîtier DIP/SOIC 8 broches Qualité industrielle

AD820AN Op-Amp 5MHz BW 16V/μs Slew alimentation simple/double basse 1.8mA courant rail-à-rail sortie -40°C~125°C 8 broches DIP/SOIC de qualité industrielle

Caractéristiques

Véritable opération à alimentation unique

Variations de sortie de rail à rail

La tension d'entrée s'étend sous le sol

Capacité d'alimentation unique de 5 V à 30 V

Capacité à double alimentation de ±2,5 V à ±15 V

Excellente conduite de charge

Tracteur à charge capacitive jusqu'à 350 pF

Courant de sortie minimum de 15 mA

Excellentes performances de l'AC pour une faible consommation

courant de repos maximal de 800 μA

Largeur de bande de gain d'unité: 1,8 MHz

Rate de virage de 3 V/μs

Excellente performance en courant continu

Voltage de décalage d'entrée maximal de 800 μV

2 μV/°C dérive de tension de décalage typique

25 pA de courant de déviation d'entrée maximum

Faible bruit: 13 nV/√Hz @ 10 kHz

Applications

Instruments de précision à piles

Préamplificateurs à photodiodes

Filtres actifs

Systèmes d'acquisition de données de 12 à 14 bits

Instruments médicaux

Références et régulateurs à faible consommation

Définition

L'AD820 est un amplificateur d'entrée FET de précision et de faible puissance qui peut fonctionner à partir d'une seule alimentation de 5 V à 36 V, ou de deux alimentations de ± 2,5 V à ± 18 V. Il a une véritable capacité d'alimentation unique,d'une tension de sortie inférieure à la barre négative, permettant à l'AD820 d'accueillir des signaux d'entrée sous terre en mode alimentation unique.

Une tension de décalage maximale de 800 μV, une dérive de tension de décalage de 2 μV/°C, des courants de biais d'entrée typiques inférieurs à 25 pA et un bruit de faible tension d'entrée assurent une précision de courant continu avec des impédances de source allant jusqu'à 1 GΩ. 1.Largeur de bande de gain unitaire de 8 MHz, −93 dB THD à 10 kHz, et 3 V/μs de débit de sortie sont fournis pour un courant d'alimentation faible de 800 μA. L'AD820 entraîne jusqu'à 350 pF de charge capacitive directe et fournit un courant de sortie minimum de 15 mA.Cela permet à l'amplificateur de gérer un large éventail de conditions de chargeCette combinaison de performances AC et DC, ainsi que la capacité exceptionnelle d'entraînement de la charge, se traduit par un amplificateur exceptionnellement polyvalent pour l'utilisateur à alimentation unique.

L'AD820 est disponible en deux niveaux de performance. Les niveaux A et B sont classés dans la plage de température industrielle de -40 ° C à +85 ° C. L'AD820 est proposé en trois options de packages à 8 plombs:DIP en plastique (PDIP), monture à la surface (SOIC) et (MSOP).

Les informations sont fournies à la Commission.

Le dessin
