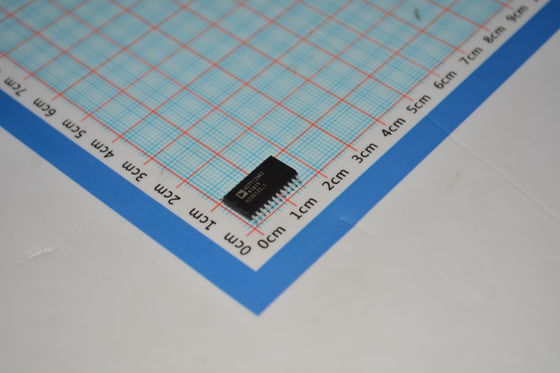

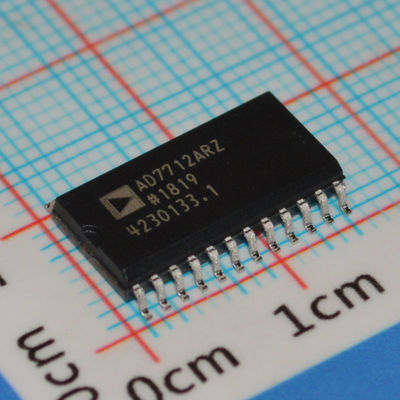

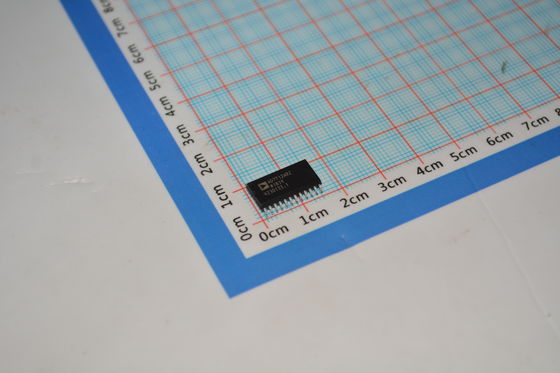

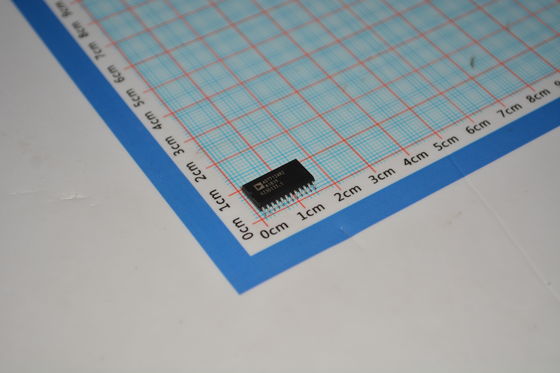

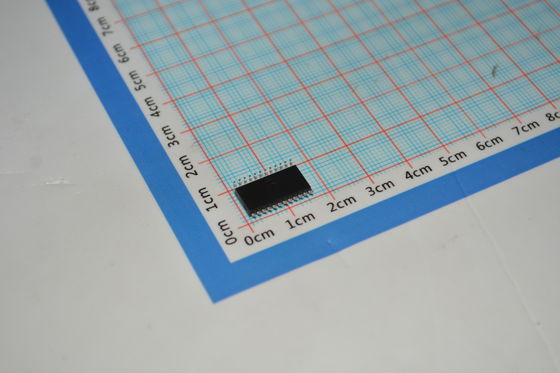

AD7712ARZ 24 bits Σ-Δ ADC avec faible bruit sur puce PGA 5V/3V Opération haute précision Filtrage flexible et faible puissance pour la détection de précision

AD7712ARZ 24 bits etSigma;-etDelta; ADC avec faible bruit sur puce PGA 5V/3V Opération haute précision Filtrage flexible et faible puissance pour la détection de précision

etnbsp;

Caractéristiques

ADC d'équilibrage de charge

24 bits Aucun code manquant

0.0015% Non linéaire

Canaux d'entrée analogiques de haut et bas niveau

Gain programmable pour les deux entrées

etnbsp; Gains de 1 à 128

etnbsp; Différentielle d'entrée pour le canal de bas niveau

Filtre à basse vitesse avec filtrage programmable

Capacité à lire/écrire les coefficients d'étalonnage

Interface en série bidirectionnelle du microcontrôleur

Option de référence interne/externe

Opération d'approvisionnement unique ou double

Faible puissance (25 mW type) avec mode d'arrêt

etnbsp; (type 100 W)

etnbsp;

Applications

Contrôle des processus

Émetteurs intelligents

Instruments industriels portables

etnbsp;

Définition

L'AD7712 est un frontal analogique complet pour les applications de mesure à basse fréquence.L'appareil dispose de deux canaux d'entrée analogiques et accepte soit des signaux de bas niveau directement d'un transducteur, soit des signaux de haut niveau (plusmnIl utilise une technique de conversion sigma-delta pour réaliser des performances allant jusqu'à 24 bits sans code manquant.Le signal d'entrée de bas niveau est appliqué à une extrémité avant de gain programmable propriétaire basée sur un modulateur analogiqueL'entrée analogique de haut niveau est atténuée avant d'être appliquée sur le même modulateur.La première encoche de ce filtre numérique peut être programmée via le registre de contrôle sur la puce, permettant le réglage du filtrage et du temps de sédimentation.

Normalement, l'un des canaux sera utilisé comme canal principal et le deuxième comme entrée auxiliaire pour mesurer périodiquement une seconde tension.La pièce peut être actionnée à partir d'une seule alimentation (en attachant la broche VSS à l'AGND), à condition que les signaux d'entrée sur l'entrée analogique de bas niveau soient plus positifs que 30 mV. En prenant la broche VSS négative, la pièce peut convertir les signaux vers le bas vers le bas;VREF sur cette entrée de bas niveauCette entrée de bas niveau, ainsi que l'entrée de référence, possède une capacité d'entrée différentielle.

L'AD7712 est idéal pour une utilisation dans des systèmes intelligents basés sur un microcontrôleur.le portL'AD7712 contient également des options d'auto-étalonnage, d'étalonnage du système et d'étalonnage de fond, et permet à l'utilisateur de lire et d'écrire les registres d'étalonnage sur la puce.

La construction CMOS assure une faible dissipation d'énergie, et un mode d'arrêt de courant programmable en matériel dur réduit la consommation d'énergie en veille à seulement 100 microvatt typiques. 0.3 pouces de largeur, plastique et hermétique double en ligne (DIP), ainsi qu'un paquet de 24 plomb petit contour (SOIC).

etnbsp;

Les informations sont fournies à la Commission.

etnbsp;

Le dessin
