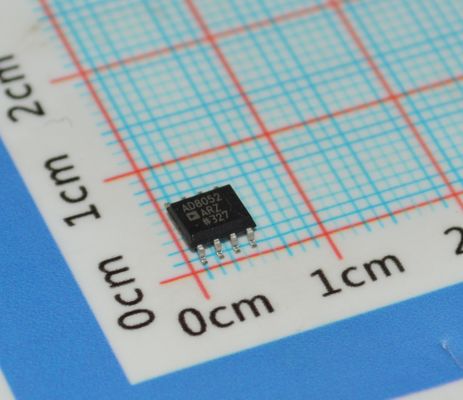

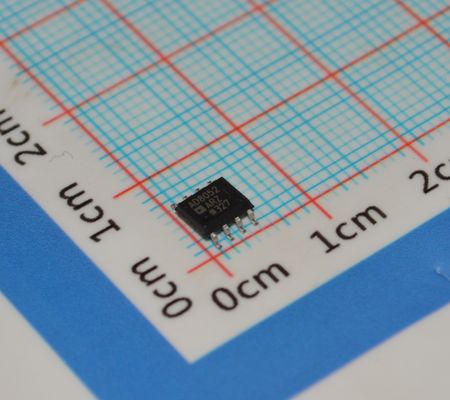

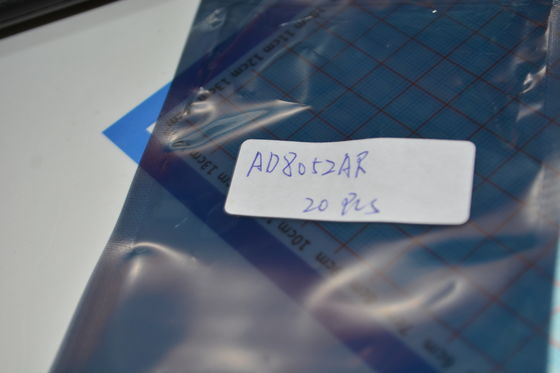

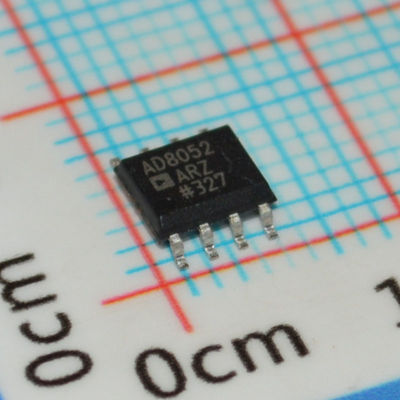

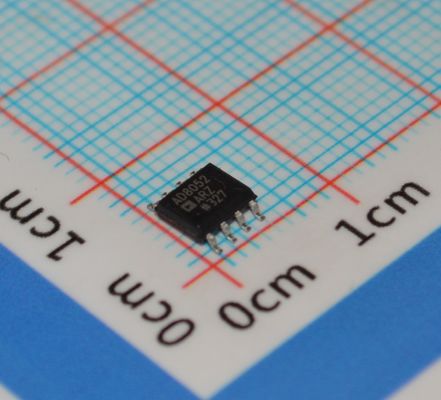

AD8052AR Amplificateur Opérationnel Haute Vitesse 300MHz Faible Bruit 4.5nV/√Hz Fonctionnement 5V Sortie Rail-to-Rail Faible Distorsion et 160mA Sortie pour Tampons Vidéo/CAN

AD8052AR Amplificateur opérationnel 300 MHz à grande vitesse, faible bruit 4,5 nV/√Hz, fonctionnement 5 V, sortie rail-à-rail, faible distorsion et entraînement de sortie 160 mA pour les tampons vidéo/CAN

CARACTÉRISTIQUES

Haute vitesse et établissement rapide sur 5 V

  Bande passante de 110 MHz, −3 dB (G = +1) (AD8051/AD8052)

  Bande passante de 150 MHz, −3 dB (G = +1) (AD8054)

  Vitesse de balayage de 145 V/μs

  Temps d'établissement de 50 ns à 0,1 %

Fonctionnement à alimentation unique

  Les sorties oscillent à moins de 25 mV de chaque rail

  Plage de tension d'entrée : −0,2 V à +4 V ; VS = 5 V

Spécifications vidéo (G = +2)

  Planéité de gain de 0,1 dB : 20 MHz ; RL = 150 Ω

  Gain/phase différentiels : 0,03 %/0,03°

Faible distorsion

  −80 dBc harmonique total à 1 MHz, RL = 100 Ω

Capacité d'entraînement de charge exceptionnelle

  Entraîne 45 mA, 0,5 V des rails d'alimentation (AD8051/AD8052)

  Entraîne une charge capacitive de 50 pF (G = +1) (AD8051/AD8052)

Faible consommation : 2,75 mA/amplificateur (AD8054)

Faible consommation : 4,4 mA/amplificateur (AD8051/AD8052)

APPLICATIONS

Filtres actifs

Pilotes analogique-numérique

Tampon d'horloge

Vidéo grand public

Caméras professionnelles

Systèmes d'imagerie CCD

CD/DVD ROM

DESCRIPTION

Les AD8051 (simple), AD8052 (double) et AD8054 (quad) sont des amplificateurs à rétroaction de tension à grande vitesse et à faible coût. Les amplificateurs fonctionnent sur des alimentations de +3 V, +5 V ou ±5 V avec un faible courant d'alimentation. Ils ont une véritable capacité d'alimentation unique avec une plage de tension d'entrée s'étendant à 200 mV en dessous du rail négatif et à moins de 1 V du rail positif.

Malgré leur faible coût, les AD8051/AD8052/AD8054 offrent d'excellentes performances et une grande polyvalence. La tension de sortie oscille à moins de 25 mV de chaque rail, offrant une plage dynamique de sortie maximale avec une excellente récupération de la surcharge.

Les AD8051/AD8052/AD8054 sont bien adaptés à l'électronique vidéo, aux caméras, aux commutateurs vidéo ou à tout équipement portable à grande vitesse. Une faible distorsion et un établissement rapide les rendent idéaux pour les applications de filtres actifs.

Les AD8051/AD8052 en boîtier SOIC à 8 broches, l'AD8052 en MSOP, l'AD8054 en SOIC à 14 broches et les boîtiers TSSOP à 14 broches sont disponibles dans la plage de température étendue de −40°C à +125°C.

INFORMATION

Dessin

Notre avantage :

• Produits de haute qualité --- nos offres sont 100 % neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

assurez-vous de répondre à vos besoins pour tous les types de composants.^_^


Liste de produits
Fournir une série de composants électroniques, une gamme complète de semi-conducteurs, de composants actifs et passifs. Nous pouvons vous aider à obtenir tout pour la nomenclature de la carte de circuit imprimé, en un mot, vous pouvez obtenir une solution unique ici,


Les offres comprennent :
Circuit intégré, CI mémoire, Diode, Transistor, Condensateur, Résistance, Varistance, Fusible, Potentiomètre et potentiomètre, Transformateur, Batterie, Câble, Relais, Interrupteur, Connecteur, Bornier, Cristal et oscillateur, Inducteur, Capteur, Transformateur, Driver IGBT, LED, LCD, Convertisseur, PCB (carte de circuit imprimé), PCBA (assemblage de PCB)

Forte en marque :
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
