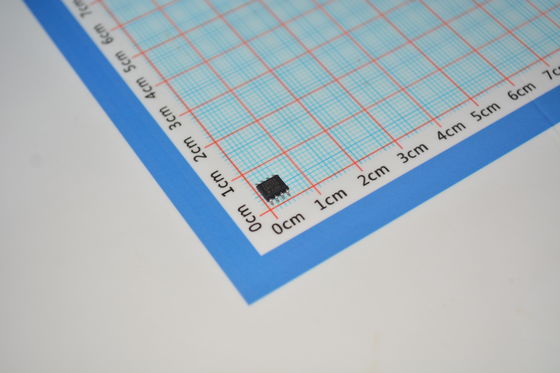

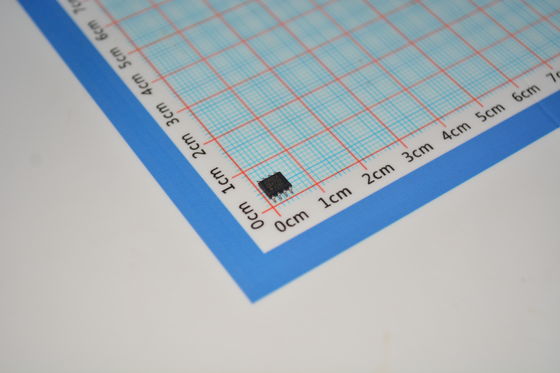

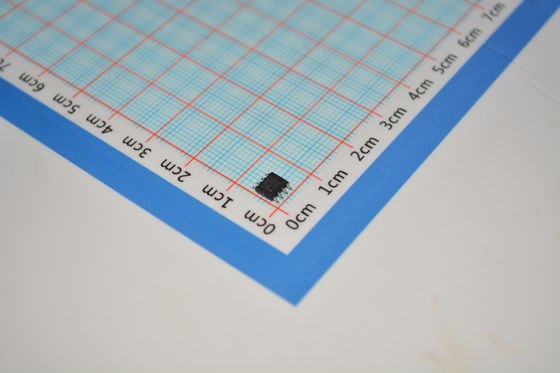

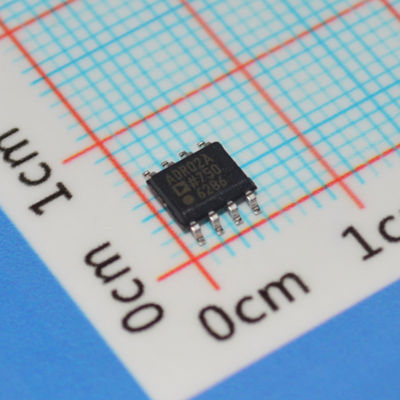

ADR02ARZ Précision 5,0V Voltage de référence Bruit ultra-faible 4μVpp 0,02% Précision initiale 3ppm/°C Dérive 10mA Sortie 1,2V à 15V

ADR02ARZ Référence de tension de précision 5,0 V Ultra-faible bruit 4µVpp 0,02 % Précision initiale 3 ppm/°C Dérive 10 mA Sortie 1,2 V à 15 V Plage

CARACTÉRISTIQUES

Boîtiers ultracompacts SC70 et TSOT

Faible coefficient de température

  SOIC à 8 broches : 3 ppm/°C typique

  SC70 à 5 broches : 9 ppm/°C maximum

  TSOT à 5 broches : 9 ppm/°C maximum

Précision initiale ±0,1 %

Aucun condensateur externe requis

Faible bruit 10 µV p-p, 0,1 Hz à 10,0 Hz (ADR02)

Large plage de fonctionnement

  ADR01 : 12,0 V à 36,0 V

  ADR02 : 7,0 V à 36,0 V

  ADR03 : 4,5 V à 36,0 V

  ADR06 : 5,0 V à 36,0 V

Courant de sortie élevé 10 mA

Large plage de températures : -40 °C à +125 °C

ADR01/ADR02/ADR03 broche compatible avec l'industrie

  norme REF01/REF02/REF03

ADR01, ADR02, ADR03 et ADR06 SOIC (grade A) qualifiés pour les applications automobiles

APPLICATIONS

Systèmes d'acquisition de données de précision

Convertisseurs haute résolution

Systèmes de contrôle de processus industriels

Instruments de précision

Surveillance de la batterie automobile

Cartes PCMCIA

DESCRIPTION

Les ADR01, ADR02, ADR03 et ADR06 sont des références de tension de bande interdite de précision de 10,0 V, 5,0 V, 2,5 V et 3,0 V, respectivement, offrant une grande précision, une grande stabilité et une faible consommation d'énergie. Les appareils sont logés dans de minuscules boîtiers SC70 et TSOT à 5 broches, ainsi que dans une version SOIC à 8 broches. La version SOIC des ADR01, ADR02 et ADR03 remplace directement1 les REF01, REF02 et REF03 standard de l'industrie. Le faible encombrement et la large plage de fonctionnement rendent les références ADR01, ADR02, ADR03 et ADR06 idéales pour les applications générales et les applications à espace limité.

Avec un tampon externe et un simple réseau de résistances, la broche TEMP peut être utilisée pour la détection et l'approximation de la température. Une broche TRIM est fournie sur les appareils pour un réglage fin de la tension de sortie.

Les ADR01, ADR02, ADR03 et ADR06 sont des références de tension compactes à faible dérive qui fournissent une tension de sortie stable à partir d'une large plage de tensions d'alimentation. Les appareils sont disponibles en boîtiers SC70 et TSOT à 5 broches et en boîtier SOIC à 8 broches avec des sélections de grade A, B et C. Tous les appareils sont spécifiés sur la plage de températures industrielles étendue (-40 °C à +125 °C). Les ADR01, ADR02, ADR03 et ADR06 de grade A en SOIC à 8 broches sont qualifiés pour les applications automobiles.

INFORMATIONS

Dessin
