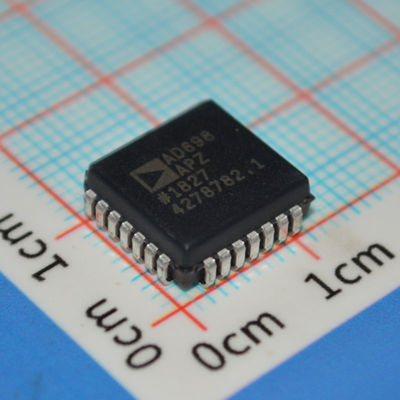

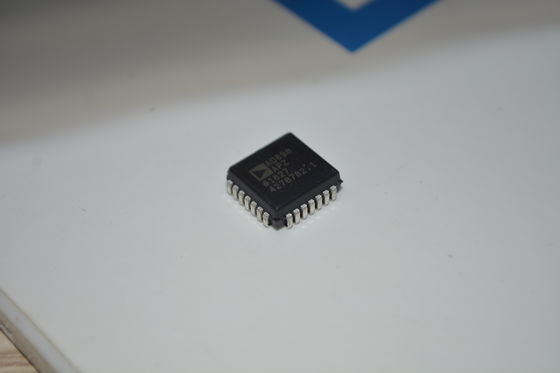

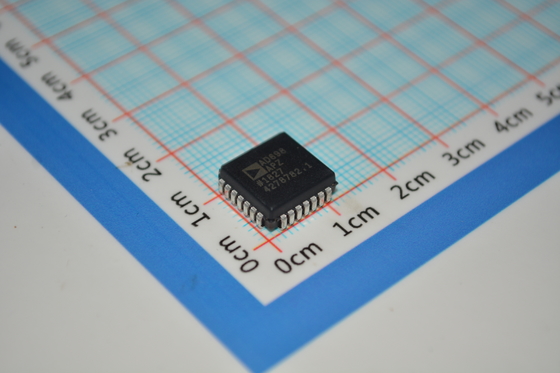

AD698APZ Conditionnaire de signal LVDT ±12V à ±15V Opération 20kHz Largeur de bande 0,25% Liniérité Apport unique/double Plage de température industrielle pour la détection de position et la commande de mouvement

AD698APZ Conditionneur de signal LVDT etplusmn;12V à etplusmn;15V Fonctionnement Bande passante 20kHz 0.25% Linéarité Alimentation simple/double Plage de température industrielle pour la détection de position et le contrôle de mouvement

etnbsp;

CARACTÉRISTIQUES

Solution à puce unique, contient un oscillateur interne et une référence de tension

Aucun ajustement requis

Interfaces vers LVDT demi-pont, 4 fils

Sortie CC proportionnelle à la position

Plage de fréquences de 20 Hz à 20 kHz

Sortie unipolaire ou bipolaire

Décodera également les signaux de pont CA

Performances exceptionnelles

etnbsp; Linéarité : 0,05 %

etnbsp; Tension de sortie : 11 V

etnbsp; Dérive du gain : 20 ppm/°C (typique)

etnbsp; Dérive de l'offset : 5 ppm/°C (typique)

etnbsp;

APPLICATIONS

La plupart des applications de l'AD598 peuvent également être mises en œuvre avec l'AD698. Veuillez vous référer aux applications écrites pour l'AD598 pour une explication détaillée.

Voir la fiche technique de l'AD598 pour :

etndash; Anneau de preuve - Balance de pesage

etndash; Fonctionnement synchrone de plusieurs LVDT

etndash; Circuit position-fréquence haute résolution

Ce circuit peut être utilisé pour les ponts résistifs tels que les jauges de contrainte, ou pour les ponts inductifs ou capacitifs qui sont couramment utilisés pour les capteurs de pression ou de débit. Les sorties de signaux de faible niveau de ces capteurs sont sensibles au bruit et aux interférences et sont de bons candidats pour les techniques de traitement du signal CA.

etnbsp;

DESCRIPTION

L'AD698 est un sous-système complet et monolithique de conditionnement de signal de transformateur différentiel variable linéaire (LVDT). Il est utilisé en conjonction avec les LVDT pour convertir la position mécanique du transducteur en une tension continue unipolaire ou bipolaire avec un haut degré de précision et de répétabilité. Toutes les fonctions du circuit sont incluses sur la puce. Avec l'ajout de quelques composants passifs externes pour régler la fréquence et le gain, l'AD698 convertit la sortie brute du LVDT en un signal CC mis à l'échelle. L'appareil fonctionnera avec des LVDT demi-pont, des LVDT connectés en configuration série opposée (4 fils) et des RVDT.

L'AD698 contient un oscillateur sinusoïdal à faible distorsion pour piloter le primaire du LVDT. Deux canaux de démodulation synchrone de l'AD698 sont utilisés pour détecter l'amplitude primaire et secondaire. La pièce divise la sortie du secondaire par l'amplitude du primaire et multiplie par un facteur d'échelle. Cela élimine les erreurs de facteur d'échelle dues à la dérive de l'amplitude de l'entraînement primaire, améliorant les performances et la stabilité en température.

L'AD698 utilise une architecture ratiométrique unique pour éliminer plusieurs des inconvénients associés aux approches traditionnelles de l'interfaçage LVDT. Les avantages de ce nouveau circuit sont les suivants : aucun ajustement n'est nécessaire ; la stabilité en température est améliorée ; et l'interchangeabilité du transducteur est améliorée.

etnbsp;

INFORMATIONS

etnbsp;

Dessin
