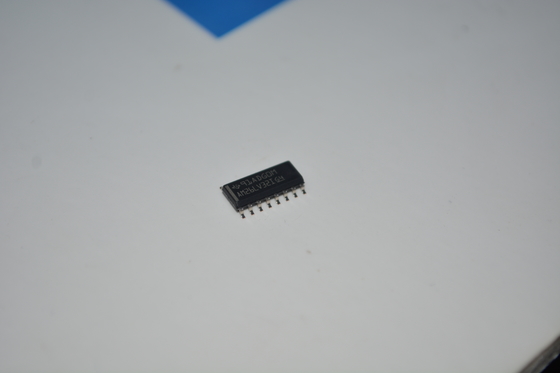

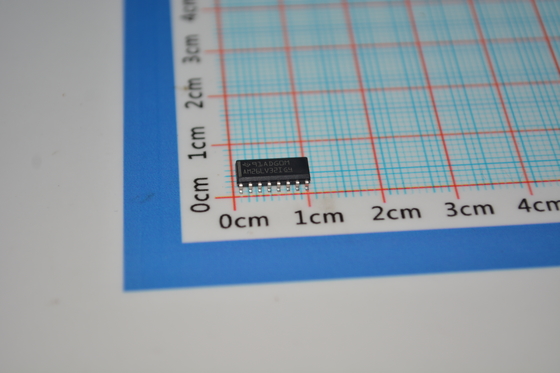

AM26LV32IDR Quad différentiel récepteur 3V à 3.6V Opération 32Mbps ±15kV ESD Fail-safe 8kV HBM Temp Industrial TTL/CMOS pour les réseaux RS-422/485

AM26LV32IDR Récepteur différentiel quadruple 3V à 3,6V Fonctionnement 32Mbps ±15kV ESD Fail-Safe 8kV HBM Température industrielle TTL/CMOS pour réseaux RS-422/485

Caractéristiques

• Vitesses de commutation jusqu'à 32 MHz

• Fonctionne à partir d'une seule alimentation 3,3 V

• Dissipation de puissance ultra-faible : 27 mW typique

• Sécurité intégrée en cas de circuit ouvert, de court-circuit et de terminaison

• Plage en mode commun de −0,3 V à 5,5 V avec une sensibilité de ±200 mV

• Accepte les entrées logiques 5 V avec VCC 3,3 V

• Hystérésis d'entrée : 50 mV typique

• 235 mW avec quatre récepteurs à 32 MHz

• Compatible broche à broche avec AM26C32 et AM26LS32

Applications

• Applications automobiles à haute fiabilité

• Automatisation d'usine

• Guichets automatiques et compteurs de caisse

• Réseau intelligent

• Entraînements de moteurs AC et servo

Description

Le dispositif AM26LV32 est un récepteur de ligne différentiel quadruple BiCMOS avec des sorties à 3 états, conçu pour être similaire aux récepteurs TIA/EIA-422-B et ITU Recommendation V.11 avec une plage de tension en mode commun réduite en raison de la tension d'alimentation réduite.

Le dispositif est optimisé pour la transmission sur bus équilibré à des vitesses de commutation allant jusqu'à 32 MHz. La fonction d'activation est commune aux quatre récepteurs et offre un choix d'entrées actives-hautes ou actives-basses. Les sorties à 3 états permettent une connexion directe à un système organisé en bus. Chaque dispositif présente une impédance d'entrée élevée, une hystérésis d'entrée pour une immunité accrue au bruit et une sensibilité d'entrée de ±200 mV sur une plage de tension d'entrée en mode commun de −0,3 V à 5,5 V. Lorsque les entrées sont en circuit ouvert, les sorties sont à l'état logique haut.

L'AM26LV32C est caractérisé pour un fonctionnement de 0°C à 70°C. L'AM26LV32I est caractérisé pour un fonctionnement de −40°C à 85°C.

INFORMATIONS

Dessin
