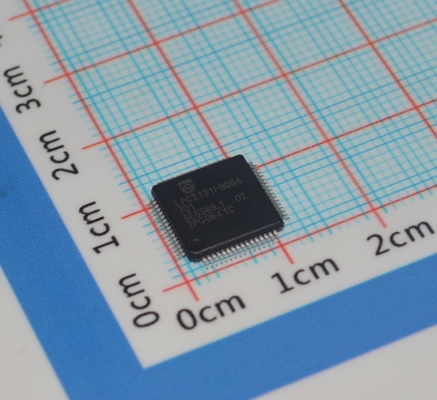

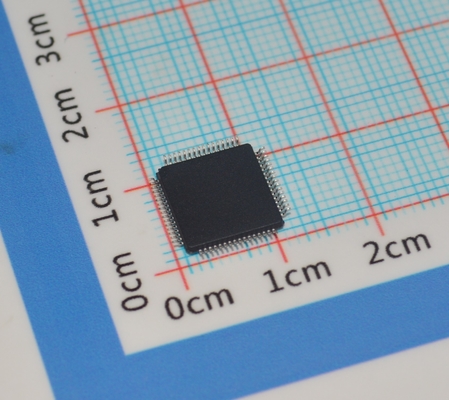

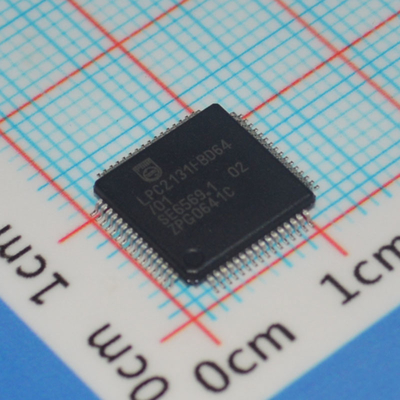

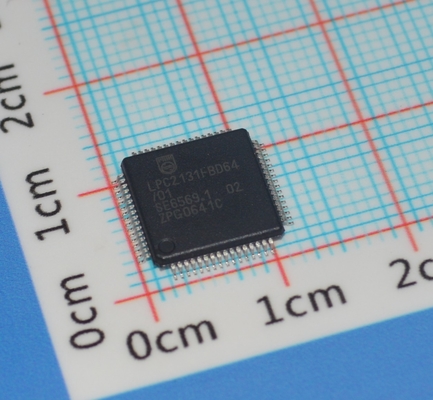

LPC2131FBD64/01,15 ARM7 MCU 32 bits RISC Core 64KB Flash 16KB RAM 60MHz Vitesse USB 2.0 2x UART 64-LQFP -40°C à +85°C Grade industriel

LPC2131FBD64/01,15 ARM7 MCU 32 bits RISC Core 64 Ko Flash 16 Ko RAM 60 MHz Vitesse USB 2.0 2x UART 64-LQFP -40°C à +85°C Qualité industrielle

Fonctionnalités et avantages

2.1 Améliorations apportées par les appareils LPC213x/01

 Les ports GPIO rapides permettent de basculer les broches de port jusqu'à 3,5 fois plus vite que le LPC213x d'origine. Ils permettent également de lire une broche de port à tout moment, quelle que soit sa fonction.

 Les registres de résultats dédiés pour les CAN réduisent la surcharge des interruptions.

 UART0/1 incluent un générateur de débit en bauds fractionnaire, des capacités d'auto-bauding et un contrôle de flux de poignée de main entièrement implémenté en matériel.

 Le contrôle BOD supplémentaire permet de réduire davantage la consommation d'énergie.

2.2 Principales caractéristiques communes aux LPC213x et LPC213x/01

 Microcontrôleur ARM7TDMI-S 16/32 bits dans un petit boîtier LQFP64 ou HVQFN64.

 8/16/32 Ko de RAM statique sur puce et 32/64/128/256/512 Ko de mémoire programme flash sur puce. L'interface/accélérateur de 128 bits permet un fonctionnement à haute vitesse de 60 MHz.

 Programmation in-situ/Programmation en application (ISP/IAP) via un logiciel de démarrage sur puce. Effacement d'un seul secteur flash ou de la puce entière en 400 ms et programmation de 256 B en 1 ms.

 Les interfaces EmbeddedICE RT et Embedded Trace offrent un débogage en temps réel avec le logiciel RealMonitor sur puce et un traçage à grande vitesse de l'exécution des instructions.

 Un (LPC2131/32) ou deux (LPC2134/36/38) CAN 10 bits à 8 canaux fournissent un total allant jusqu'à 16 entrées analogiques, avec des temps de conversion aussi bas que 2,44

s par canal.

 Un seul CNA 10 bits fournit une sortie analogique variable (LPC2132/34/36/38).

 Deux temporisateurs/compteurs d'événements externes 32 bits (avec quatre canaux de capture et quatre canaux de comparaison chacun), une unité PWM (six sorties) et un chien de garde.

 Horloge en temps réel à faible consommation avec alimentation indépendante et entrée d'horloge dédiée de 32 kHz.

 Interfaces série multiples, dont deux UART (16C550), deux bus I2C rapides (400 kbit/s), SPI et SSP avec mise en mémoire tampon et capacités de longueur de données variable.

 Contrôleur d'interruptions vectorielles avec priorités et adresses vectorielles configurables.

 Jusqu'à quarante-sept broches d'E/S à usage général tolérantes 5 V dans un petit boîtier LQFP64 ou HVQFN.

 Jusqu'à neuf broches d'interruption externes sensibles aux fronts ou aux niveaux disponibles.

 Horloge CPU maximale de 60 MHz disponible à partir d'un PLL programmable sur puce avec un temps de stabilisation de 100 us.

 L'oscillateur intégré sur puce fonctionne avec un cristal externe dans la plage de 1 MHz à 30 MHz et avec un oscillateur externe jusqu'à 50 MHz.

 Les modes d'économie d'énergie incluent Veille et Mise hors tension.

 Activation/désactivation individuelle des fonctions périphériques ainsi que la mise à l'échelle de l'horloge périphérique pour une optimisation supplémentaire de la consommation d'énergie.

 Réveil du processeur à partir du mode Mise hors tension via une interruption externe ou BOD.

 Puce d'alimentation unique avec circuits POR et BOD :

 Plage de tension de fonctionnement du CPU de 3,0 V à 3,6 V (3,3 V ±10 %) avec des tampons d'E/S tolérants 5 V.

Description générale

Fiche technique du produit Les microcontrôleurs LPC2131/32/34/36/38 sont basés sur un CPU ARM7TDMI-S 16/32 bits avec émulation en temps réel et prise en charge du traçage intégré, qui combinent le microcontrôleur avec 32 Ko, 64 Ko, 128 Ko, 256 Ko et 512 Ko de mémoire flash haute vitesse intégrée. Une interface mémoire de 128 bits de large et une architecture d'accélérateur unique permettent l'exécution de code 32 bits à la fréquence d'horloge maximale. Pour les applications de taille de code critique, le mode Thumb 16 bits alternatif réduit le code de plus de 30 % avec une pénalité de performance minimale.

En raison de leur petite taille et de leur faible consommation d'énergie, ces microcontrôleurs sont idéaux pour les applications où la miniaturisation est une exigence clé, telles que le contrôle d'accès et les points de vente. Avec une large gamme d'interfaces de communication série et des options de SRAM sur puce de 8 Ko, 16 Ko et 32 Ko, ils sont très bien adaptés aux passerelles de communication et aux convertisseurs de protocoles, aux modems logiciels, à la reconnaissance vocale et à l'imagerie bas de gamme, offrant à la fois une grande taille de tampon et une puissance de traitement élevée. Divers temporisateurs 32 bits, un ou deux CAN 10 bits à 8 canaux, un CNA 10 bits, des canaux PWM et 47 lignes GPIO avec jusqu'à neuf broches d'interruption externes sensibles aux fronts ou aux niveaux rendent ces microcontrôleurs particulièrement adaptés au contrôle industriel et aux systèmes médicaux.

INFORMATION

Dessin
