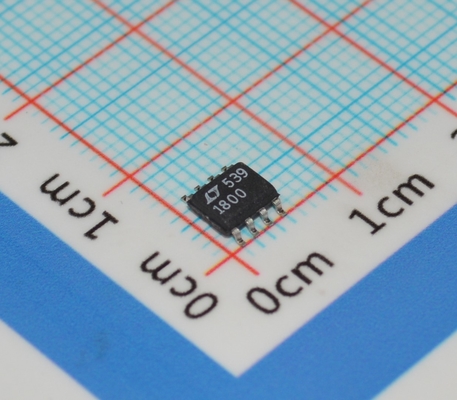

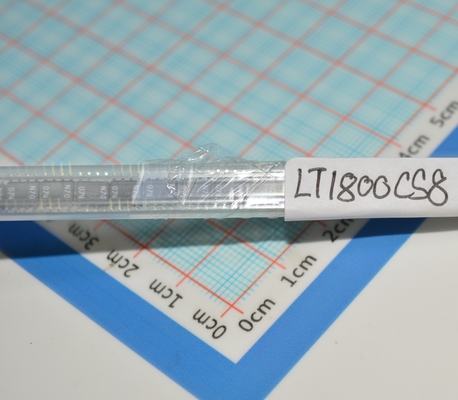

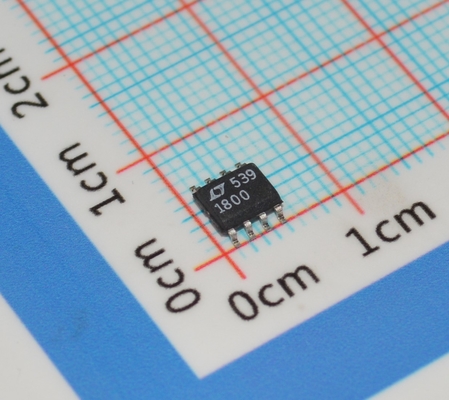

LT1800CS8#PBF Amplificateur opérationnel (Op Amp) 100MHz Gain BW 450V/µs Vitesse de balayage 3.5nV/√Hz Bruit 2.7-12.6V Alimentation Entrée/Sortie Rail-to-Rail Boîtier SOIC 8 broches -40°C à 85°C Faible consommation

LT1800CS8#PBF Amplificateur Op Amp 100MHz Gain BW 450V/µs Vitesse de Balayage 3.5nV/√Hz Bruit 2.7-12.6V Alimentation Rail-to-Rail I/O 8 broches SOIC -40°C à 85°C Faible Puissance

CARACTÉRISTIQUES

n Produit Gain-Bande Passante : 80MHz

n Plage de Mode Commun d'Entrée Inclut les Deux Rails

n Sortie Bascule Rail-to-Rail

n Faible Courant de Repos : 2mA Max

n Tension de Décalage d'Entrée : 350µV Max

n Courant de Polarisation d'Entrée : 250nA Max

n Faible Bruit de Tension : 8.5nV/√Hz

n Vitesse de Balayage : 25V/µs

n Rejet de Mode Commun : 105dB

n Rejet de l'Alimentation : 97dB

n Gain en Boucle Ouverte : 85V/mV

n Plage de Température de Fonctionnement : –40°C à 85°C

n Disponible dans les boîtiers SO à 8 broches et ThinSOT™ (1mm) à 5 broches

APPLICATIONS

n Traitement du Signal Basse Tension, Haute Fréquence

n Pilotage de Convertisseurs A/D

n Amplificateurs Tampons Rail-to-Rail

n Filtres Actifs

n Driver de Ligne Vidéo

DESCRIPTION

Le LT®1800 est un amplificateur opérationnel à entrée et sortie rail-to-rail, basse consommation et haute vitesse, avec d'excellentes performances en courant continu. Le LT1800 présente un courant d'alimentation réduit, une tension de décalage d'entrée plus faible, un courant de polarisation d'entrée plus faible et un gain en courant continu plus élevé que d'autres dispositifs avec une bande passante comparable.

Le LT1800 a une plage d'entrée qui inclut les deux rails d'alimentation et une sortie qui bascule à moins de 20mV de l'un ou l'autre rail d'alimentation pour maximiser la plage dynamique du signal dans les applications à faible alimentation.

Le LT1800 maintient ses performances pour des alimentations de 2,3V à 12,6V et est spécifié à des alimentations de 3V, 5V et ±5V. Les entrées peuvent être pilotées au-delà des alimentations sans dommage ni inversion de phase de la sortie.

Le LT1800 est disponible dans le boîtier SO à 8 broches avec le brochage standard de l'amplificateur opérationnel et dans le boîtier TSOT-23 à 5 broches. Pour les versions doubles et quadruples du LT1800, voir la fiche technique LT1801/LT1802. Le LT1800 peut être utilisé comme remplacement enfichable pour de nombreux amplificateurs opérationnels afin d'améliorer la plage d'entrée/sortie et les performances.
