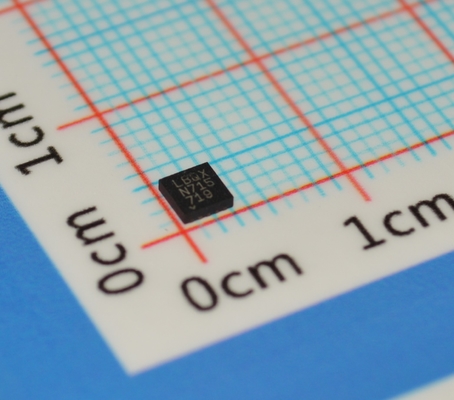

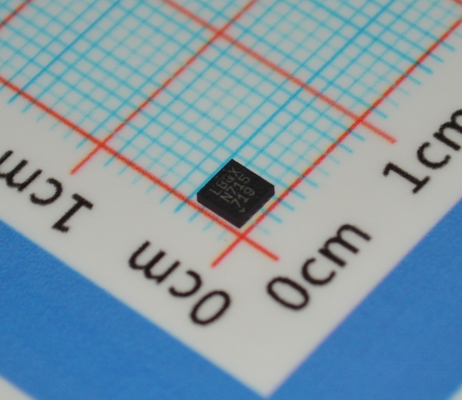

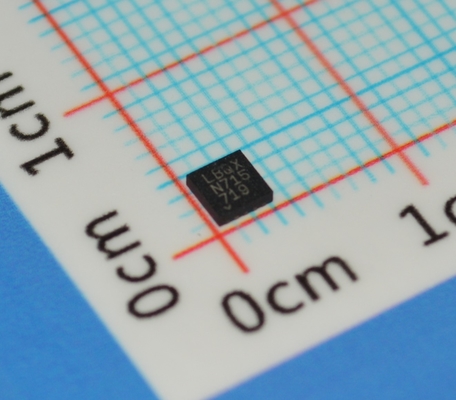

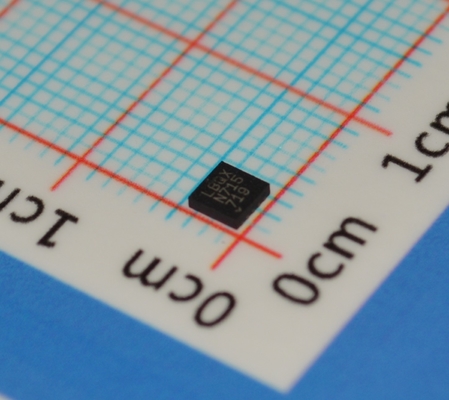

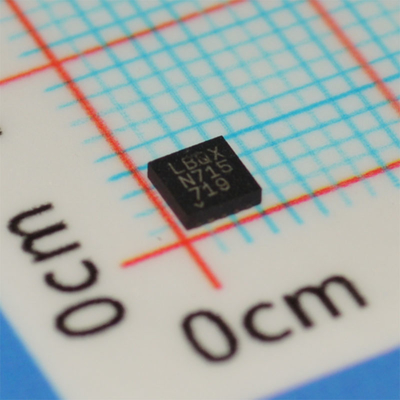

LTC3454EDD#PBF Convertisseur Buck-Boost à haut rendement 1,5 A avec entrée 2,7-5,5 V 92 % d'efficacité de pointe Contrôle I²C Faible bruit 2,5 µA Arrêt et boîtier DFN minuscule 3 mm x 3 mm

LTC3454EDD#PBF Convertisseur Buck-Boost 1,5 A à haut rendement avec entrée 2,7-5,5 V, rendement de pointe de 92 %, contrôle I²C, faible bruit, arrêt à 2,5 µA et boîtier DFN minuscule de 3 mm x 3 mm

CARACTÉRISTIQUES

n Haut rendement : >90 % typique en mode torche, >80 % en mode flash

n Plage VIN large : 2,7 V à 5,5 V

n Courant de sortie continu jusqu'à 1 A

n Précision de programmation du courant LED de 3,5 %

n Démarrage progressif interne

n Protection LED ouverte/court-circuitée

n Fonctionnement à fréquence constante de 1 MHz

n Courant d'arrêt nul

n Protection contre la surchauffe

n Petit boîtier DFN (3 mm × 3 mm) à 10 broches à amélioration thermique

APPLICATIONS

n Flash d'appareil photo de téléphone portable

n Éclairage de torche de téléphone portable

n Appareils photo numériques

n PDA

n Divers pilotes de LED Li-Ion

DESCRIPTION

Le LTC®3454 est un convertisseur CC/CC synchrone buck-boost optimisé pour piloter une seule LED haute puissance à des courants allant jusqu'à 1 A à partir d'une batterie Li-Ion à une seule cellule en entrée. Le régulateur fonctionne en mode buck synchrone, boost synchrone ou buck-boost en fonction de la tension d'entrée et de la tension directe de la LED. Un rendement PLED/PIN supérieur à 90 % peut être obtenu sur toute la plage utilisable d'une batterie Li-Ion (2,7 V à 4,2 V).

Le courant LED est programmable à l'un des quatre niveaux, y compris l'arrêt, avec deux résistances externes et deux entrées d'activation. En mode arrêt, aucun courant d'alimentation n'est prélevé.

Une fréquence de fonctionnement constante élevée de 1 MHz permet l'utilisation de petits composants externes. Le LTC3454 est proposé dans un boîtier DFN (3 mm × 3 mm) à 10 broches à profil bas (0,75 mm) à amélioration thermique.

INFORMATIONS

Dessin

Notre avantage :

• Produits de haute qualité --- nos offres sont 100 % neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

assurez-vous de répondre à vos besoins pour toutes sortes de composants.^_^


Liste de produits
Fournir une série de composants électroniques, une gamme complète de semi-conducteurs, de composants actifs et passifs. Nous pouvons vous aider à tout obtenir pour la nomenclature du circuit imprimé, en un mot, vous pouvez obtenir une solution unique ici,


Les offres comprennent :
Circuit intégré, CI de mémoire, Diode, Transistor, Condensateur, Résistance, Varistance, Fusible, Ajusteur et potentiomètre, Transformateur, Batterie, Câble, Relais, Interrupteur, Connecteur, Bornier, Cristal et oscillateur, Inducteur, Capteur, Transformateur, Driver IGBT, LED, LCD, Convertisseur, PCB (circuit imprimé), PCBA (assemblage de circuits imprimés)

Forte en marque :
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
