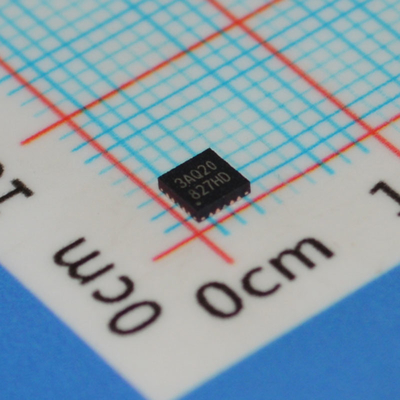

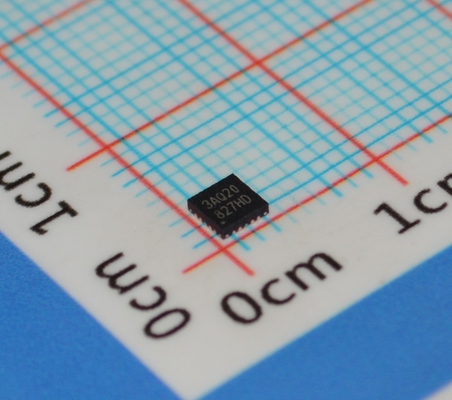

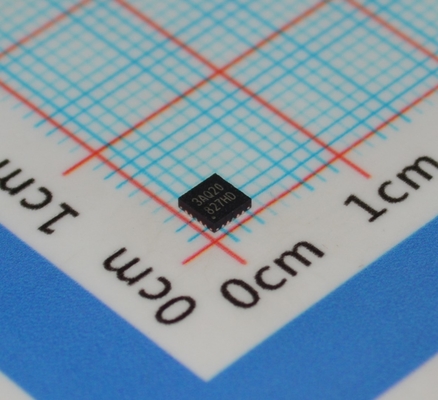

N76E003AQ20 MCU 8051 à 20 MHz avec 18 Ko de mémoire Flash, 1 Ko de SRAM, ADC 12 bits, 16 PWM, UART/SPI/I²C, fonctionnement de 2,4 V à 5,5 V en boîtier TSSOP 20 broches

N76E003AQ20 MCU basé sur 8051 à 20 MHz avec 18 Ko de Flash, 1 Ko de SRAM, ADC 12 bits, 16 PWM, UART/SPI/I²C, fonctionnement 2,4 V-5,5 V en boîtier TSSOP 20 broches

andnbsp;

CARACTÉRISTIQUES
CPU :
Conception entièrement statique, microcontrôleur CMOS 8 bits hautes performances basé sur 8051 1T.

Jeu d'instructions entièrement compatible avec MCS-51.

Capacité d'interruptions à 4 niveaux de priorité.

Deux pointeurs de données (DPTR).

Fonctionnement :
Tension d'alimentation large de 2,4 V à 5,5 V.

Fréquence de fonctionnement élevée jusqu'à 16 MHz

Qualité de température industrielle : -40 °C à +105 °C

Mémoire :
Jusqu'à 18 Ko d'APROM pour le code utilisateur.

4 Ko/3 Ko/2 Ko/1 Ko/0 Ko de LDROM configurables, ce qui offre une flexibilité pour le code de démarrage développé par l'utilisateur.

Mémoire Flash accumulée avec des pages de 128 octets chacune.

Programmable en application (lAP) intégré.

Verrouillage du code pour la sécurité.
256 octets de RAM sur puce.

768 octets supplémentaires de RAM auxiliaire sur puce (XRAM) accessibles par l'instruction MOVX.

Une minuterie 2 de 16 bits avec un module de capture d'entrée à trois canaux et 9 broches d'entrée peut être sélectionnée.

Une minuterie 3 de 16 bits à rechargement automatique, qui peut être la source d'horloge de débit en bauds des UART

Une interruption de compteur PWM 16 bits pour la minuterie.-
Une minuterie de surveillance programmable (WDT) cadencée par une source interne dédiée de 10 kHz.

Une minuterie de réveil automatique (WKT) dédiée pour le réveil temporisé pour les modes de consommation réduite.
Deux ports UART duplex intégral avec détection d'erreur de trame et reconnaissance automatique d'adresse. Broches TXD et RXD de l'UART0 échangeables via logiciel.

Un port SPl avec modes maître et esclave, jusqu'à 8 Mbps lorsque l'horloge système est de 16 MHz.
Un bus I²C avec modes maître et esclave, jusqu'à 400 kbps de débit de données.

Trois paires, six canaux de sortie modulateur de largeur d'impulsion (PWM), 10 broches de sortie peuvent être sélectionnées, jusqu'à une résolution de 16 bits, avec différents modes et fonction de freinage de défaut pour le contrôle du moteur.

Huit canaux d'interruption de broche, partagés pour tous les ports d'E/S, avec une configuration variable de la détection de front/niveau.

Un ADC 12 bits, jusqu'à 500 ksps de taux de conversion, déclenché par le matériel et comparaison des résultats de conversion facilitant le contrôle du moteur.

Gestion de l'alimentation :
Deux modes de consommation réduite : mode veille et mode arrêt.

Surveillance de l'alimentation :
Détection de sous-tension (BOD) avec mode basse consommation disponible, sélection à 4 niveaux, options d'interruption ou de réinitialisation.

Réinitialisation à la mise sous tension (POR)

Forte immunité ESD et EFT.

Outils de développement :
Débogueur sur puce (OCD) Nuvoton avec l'environnement de développement KElLandquot;andquot;.

Programmeur in-Circuit (lCP) Nuvoton.
Programmation in-System (ISP) Nuvoton via UART

andnbsp;

Description

Le N76E003 est un microcontrôleur 8 bits hautes performances basé sur 8051 1T de type flash intégré. Le jeu d'instructions est entièrement compatible avec le 80C51 standard et les performances sont améliorées.

Le N76E003 contient jusqu'à 18 Ko de Flash principale appelée APROM, dans laquelle réside le contenu du code utilisateur. Le Flash N76E003 prend en charge la fonction de programmation en application (lAP), qui permet les mises à jour du micrologiciel sur puce. lAP permet également de configurer n'importe quel bloc de tableau de code utilisateur pour qu'il soit utilisé comme stockage de données non volatiles, qui est écrit par lAP et lu par lAP ou l'instruction MOVC. Il existe un Flash supplémentaire appelé LDROM, dans lequel réside normalement le code de démarrage pour effectuer la programmation in-System (lSP). La taille de la LDROM est configurable avec un maximum de 4 Ko. Pour faciliter la programmation et la vérification, le Flash permet d'être programmé et lu électroniquement par un programmeur parallèle ou une programmation in-Circuit (lCP). Une fois le code confirmé, l'utilisateur peut verrouiller le code pour la sécurité.

Le N76E003 fournit de nombreux périphériques, notamment 256 octets de SRAM, 768 octets de RAM auxiliaire (XRAM), jusqu'à 18 E/S à usage général, deux minuteries/compteurs 0/1 de 16 bits, une minuterie 2 de 16 bits avec un module de capture d'entrée à trois canaux, une minuterie de surveillance (wDT), une minuterie de réveil automatique (WKT), une minuterie 3 à rechargement automatique de 16 bits à usage général ou un générateur de débit en bauds, deux UART avec détection d'erreur de trame et reconnaissance automatique d'adresse, un SPl, un I²C, cinq canaux de sortie PWM améliorés, une interruption de broche partagée à huit canaux pour toutes les E/S et un ADC 12 bits. Les périphériques sont équipés de 18 sources avec une capacité d'interruptions à 4 niveaux de priorité.

Le N76E003 est équipé de trois sources d'horloge et prend en charge la commutation à la volée via un logiciel. Les trois sources d'horloge comprennent une entrée d'horloge externe, un oscillateur interne de 10 kHz et un oscillateur précis interne de 16 MHz qui est ajusté en usine à +1 % à température ambiante. Le N76E003 fournit une détection de surveillance de l'alimentation supplémentaire, telle qu'une réinitialisation à la mise sous tension et une détection de sous-tension à 4 niveaux, ce qui stabilise la séquence de mise sous/hors tension pour une conception de système à haute fiabilité.

Le fonctionnement du microcontrôleur N76E003 consomme très peu d'énergie avec deux modes d'alimentation économiques pour réduire la consommation d'énergie - mode veille et mode arrêt, qui sont sélectionnables par logiciel. Le mode veille désactive l'horloge du processeur, mais permet la poursuite du fonctionnement des périphériques. Le mode arrêt arrête l'horloge de l'ensemble du système pour une consommation d'énergie minimale. L'horloge système du N76E003 peut également être ralentie par un diviseur d'horloge logiciel, ce qui permet une flexibilité entre les performances d'exécution et la consommation d'énergie.

Avec un cœur de processeur hautes performances et des périphériques bien conçus, le N76E003 est avantageux pour répondre à une application générale, aux appareils électroménagers ou à la réalisation d'un système de contrôle de moteur.

andnbsp;

INFORMATIONS

andnbsp;

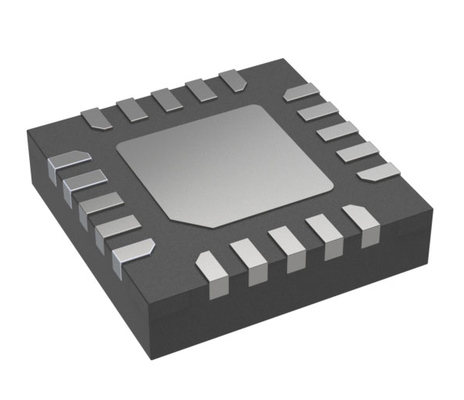

Dessin
