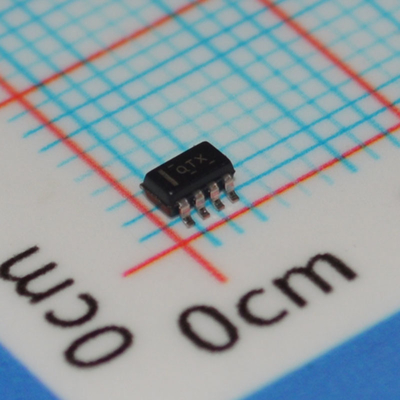

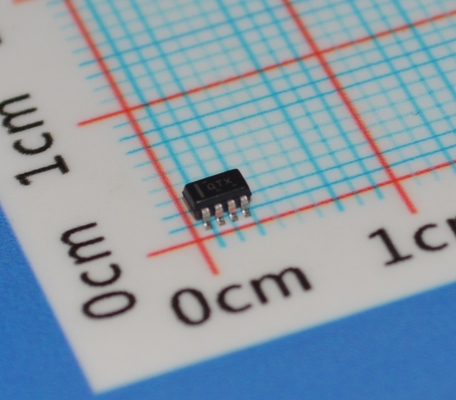

TPS62120DCNR 3.3V 1.5A Convertisseur descendant avec 95% d'efficacité 3.1-17V Mode d'économie de puissance d'entrée 100% de cycle de travail Compensation interne Début en douceur et arrêt thermique dans le paquet SOT-23

TPS62120DCNR Convertisseur abaisseur 3,3 V 1,5 A avec 95 % d'efficacité, plage d'entrée 3,1-17 V, mode d'économie d'énergie, rapport cyclique de 100 %, compensation interne, démarrage progressif et arrêt thermique en boîtier SOT-23

Caractéristiques

• Large plage de tension d'entrée : 2 V à 15 V 1

• Jusqu'à 96 % d'efficacité

• Mode d'économie d'énergie avec un courant de repos de 11 µA

• Courant de sortie 75 mA

• Plage de tension de sortie : 1,2 V à 5,5 V

• Fréquence de commutation jusqu'à 800 kHz

• Convertisseur synchrone, pas de redresseur externe

• Faible tension d'ondulation de sortie

• Rapport cyclique de 100 % pour la chute de tension la plus faible

• Petit boîtier SOT 8 broches (TPS62120) et DFN 6 broches de 2 mm × 2 mm (TPS62122)

• Démarrage progressif interne

• Sortie Power Good à drain ouvert (TPS62120)

• Sortie à drain ouvert pour la décharge de sortie (TPS62120)

• Seuils de verrouillage de sous-tension (UVLO) de 2,5 V en montée et de 1,85 V en descente

Applications

• Applications RF à faible consommation

• Microprocesseurs à très faible consommation

• Récupération d'énergie

• Mesure industrielle

Description

Le dispositif TPS6212x est un convertisseur CC-CC abaisseur synchrone à haut rendement optimisé pour les applications à faible consommation. Le dispositif prend en charge un courant de sortie allant jusqu'à 75 mA et permet l'utilisation d'inductances et de condensateurs externes minuscules.

La large plage de tension d'entrée de 2 V à 15 V prend en charge la récupération d'énergie, les applications alimentées par batterie ainsi que les applications alimentées par ligne 9 V ou 12 V.

Grâce à sa méthode de contrôle hystérétique avancée, le convertisseur offre un fonctionnement en mode d'économie d'énergie. À faibles charges, le convertisseur fonctionne en mode de modulation de fréquence d'impulsion (PFM) et passe automatiquement en mode de modulation de largeur d'impulsion (PWM) à des courants de charge plus élevés. Le mode d'économie d'énergie maintient un rendement élevé sur toute la plage de courant de charge. La méthode de contrôle hystérétique est optimisée pour une faible tension d'ondulation de sortie en mode PFM afin de réduire le bruit de sortie au minimum. Le dispositif ne consomme que 10 µA de courant de repos de VIN en mode de fonctionnement PFM.

En mode d'arrêt, le dispositif est désactivé.

Une sortie Power Good à drain ouvert est disponible dans le TPS62120 et indique une fois que la tension de sortie est régulée.

Le TPS62120 dispose d'une broche SGND supplémentaire qui est connectée à GND en mode d'arrêt. Cette sortie peut être utilisée pour décharger le condensateur de sortie.

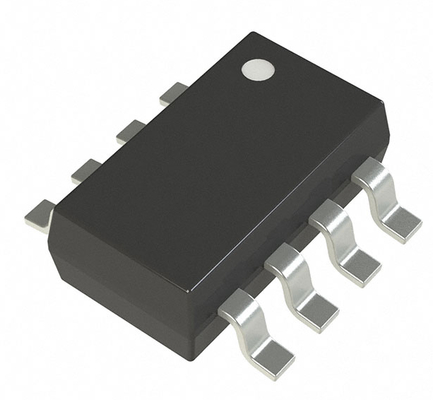

Le TPS6212x fonctionne sur une plage de température ambiante de -40 °C à 85 °C. Le TPS62120 est disponible dans un petit boîtier SOT-23 à 8 broches et le TPS62122 dans un boîtier DFN à 6 broches de 2 mm × 2 mm.

INFORMATIONS

Dessin
