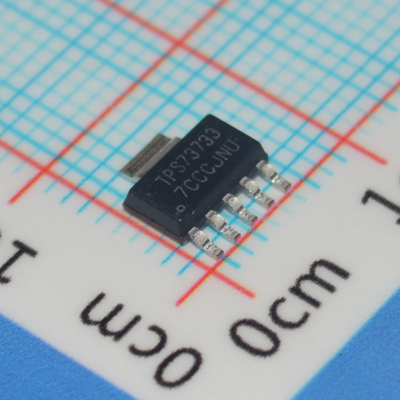

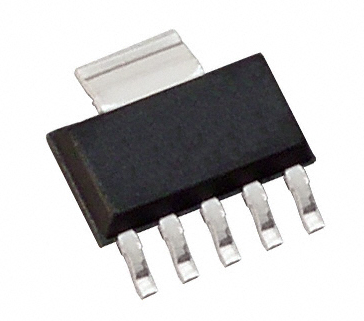

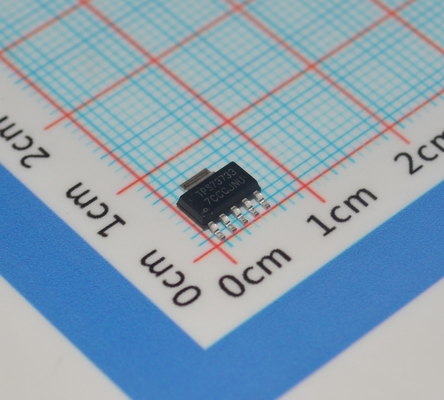

TPS73733DCQ 3,3 V 1 A LDO à très faible bruit (30 µVRMS) avec PSRR élevé (75 dB) 1 % de précision, faible chute de tension (310 mV), broche d'activation stable avec céramique de 1 µF, protection contre le courant/la température en boîtier TO-263

TPS73733DCQ 3,3 V 1 A Régulateur LDO à très faible bruit (30 µVRMS) avec PSRR élevé (75 dB) Précision de 1 % Faible chute de tension (310 mV) Broche d'activation stable avec condensateur céramique de 1 µF Protection contre les courants/thermiques dans un boîtier TO-263

Caractéristiques

• Stable avec un condensateur de sortie céramique de 1 µF ou plus

• Plage de tension d'entrée : 2,2 V à 5,5 V

• Tension de chute de tension ultra-faible – Ancienne version silicium : 130 mV typique à 1 A – Nouvelle version silicium : 122 mV typique à 1 A

• Excellente réponse transitoire de charge – même avec un condensateur de sortie de seulement 1 µF

• La topologie NMOS offre un faible courant de fuite inverse

• Précision initiale : 1 %

• Précision globale sur la ligne, la charge et la température – Ancienne version silicium : 3 % – Nouvelle version silicium : 1,5 %

• Moins de 20 nA typique de courant de repos (IQ) en mode arrêt

• Arrêt thermique et limite de courant pour la protection contre les défauts

• Disponible en plusieurs versions de tension de sortie : – Sortie réglable : 1,20 V à 5,5 V – Sorties personnalisées disponibles grâce à la programmation au niveau du boîtier en usine

Applications

• Régulation au point de charge pour les DSP, les FPGA et les microprocesseurs

• Post-régulation pour les alimentations à découpage

• Équipement portable et alimenté par batterie

Description

Le régulateur de tension à faible chute de tension (LDO) linéaire TPS737 utilise un transistor de passage NMOS dans une configuration suiveur de tension. Cette topologie est relativement insensible à la valeur et à l'ESR du condensateur de sortie, ce qui permet une grande variété de configurations de charge. La réponse transitoire de charge est excellente, même avec un petit condensateur de sortie céramique de 1 µF. La topologie NMOS permet également une très faible chute de tension.

Le TPS737 utilise un processus BiCMOS avancé pour obtenir une grande précision tout en offrant de très faibles tensions de chute de tension et un faible courant de broche de masse. Les appareils qui utilisent le dernier flux de fabrication ont une conception mise à jour avec une nouvelle version silicium sur la dernière technologie de processus TI. La consommation de courant, lorsqu'il n'est pas activé, est inférieure à 20 nA et est conçue pour les applications portables. Cet appareil est protégé par un arrêt thermique et une limite de courant de repli.

Pour les applications qui nécessitent une plus grande précision de la tension de sortie, envisagez le régulateur de tension à faible chute de tension de 1 A et de précision globale de 1 % TPS7A37 de TI.
