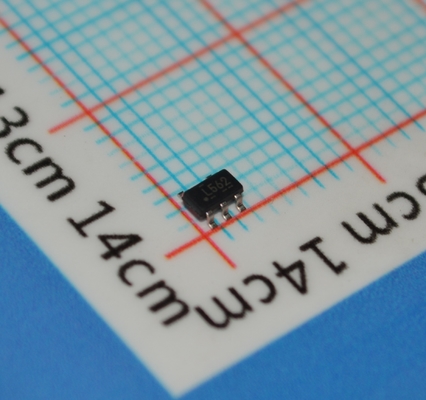

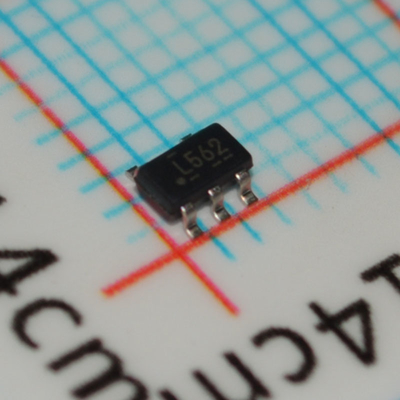

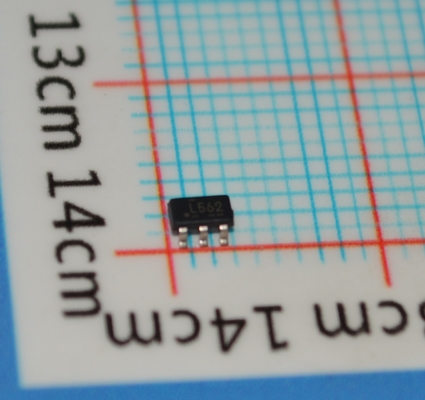

TPS560200DBVR Convertisseur Buck synchrone 3,3 V 0,6 A avec 95 % d'efficacité, entrée 4,5-17 V, fréquence 1,2 MHz, mode Eco, compensation interne, démarrage progressif et protection thermique en boîtier SOT-23

TPS560200DBVR 3.3V 0.6A Convertisseur de boucle synchrone avec 95% d'efficacité 4.5-17V Entrée 1.2MHz Fréquence Eco-mode Compensation interne Début doux et protection thermique dans le paquet SOT-23

etnbsp;

Caractéristiques

etbull; Monolithique intégré 0.95-Omega; High-Side et 0.33-Omega; Low-Side MOSFETs

etbull; courant de sortie continu de 500 mA

etbull; plage de tension de sortie: 0,8 V à 6,5 V

etbull; référence de tension de 0,8 V avec etplusmn;10,3% de précision sur la température

etbull; Auto-Skip Advanced Eco-Modeandtrade; pour une efficacité élevée à des charges légères

Le mode D-CAP2ettrade permet des réponses transitoires rapides

Il n'est pas nécessaire d'effectuer une compensation externe.

etbull; fréquence de commutation de 600 kHz

etbull; 2 ms démarrage en douceur interne

etbull; démarrage en toute sécurité dans le VOUT prédictif

etbull; coupure thermique

La température de la jonction de fonctionnement est comprise entre 40°C et 125°C.

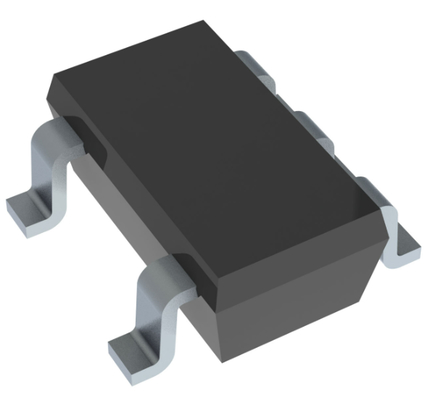

etbull; Disponible dans le paquet SOT-23 à 5 broches

etnbsp;

Applications

etbull; boîtes de rangement

etbull; modems

etbull; DTB

et taureaux; ASDL

etnbsp;

Définition

Le TPS560200 est un convertisseur monolithique synchrone à 17 V, 500 mA, bas QI, adaptatif en mode D-CAP2 en temps réel avec des MOSFET intégrés dans un package SOT-23 à 5 broches facile à utiliser.

Le TPS560200 permet aux concepteurs de systèmes de compléter la suite de divers régulateurs de bus de puissance d'équipement final avec une solution rentable, à faible nombre de composants et à faible courant de veille.La boucle de commande principale du dispositif utilise la commande de mode D-CAP2 qui fournit une réponse transitoire rapide sans composants de compensation externesLe contrôle adaptatif en temps réel permet une transition transparente entre le mode PWM à des charges plus élevées et le mode Eco avancé à des charges légères.

Le TPS560200 est également équipé d'un circuit propriétaire qui permet au dispositif d'adopter à la fois des condensateurs de sortie à faible résistance équivalente en série (ESR), tels que POSCAP ou SP-CAP,et condensateurs céramiques à très faible RSEL'appareil fonctionne à partir d'une entrée VIN de 4,5 V à 17 V. La tension de sortie peut être programmée entre 0,8 V et 6,5 V. L'appareil dispose également d'un temps de démarrage en douceur fixe de 2 ms.L'appareil est disponible dans le pack SOT-23 à 5 broches.

etnbsp;

Les informations sont fournies à la Commission.

etnbsp;

Le dessin
