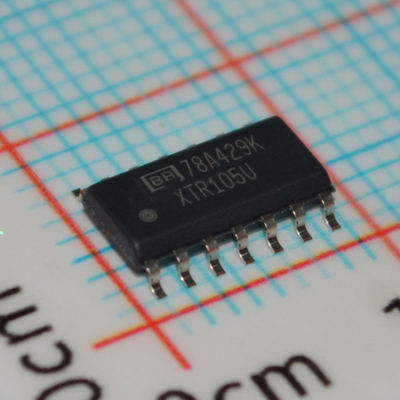

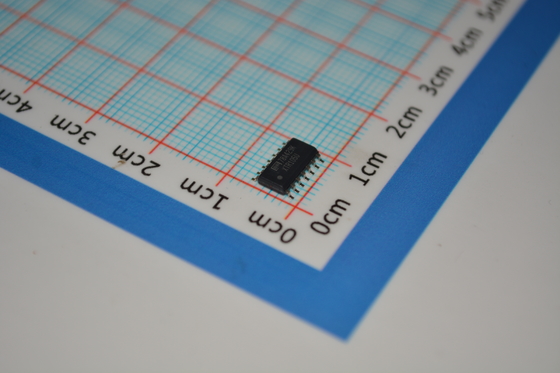

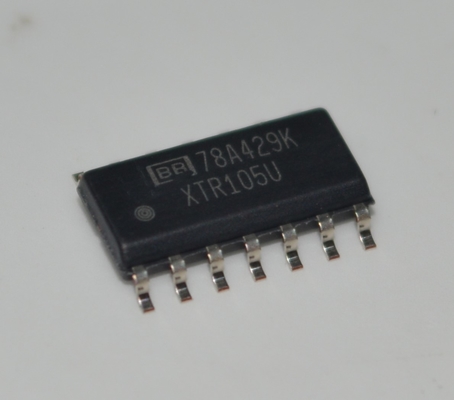

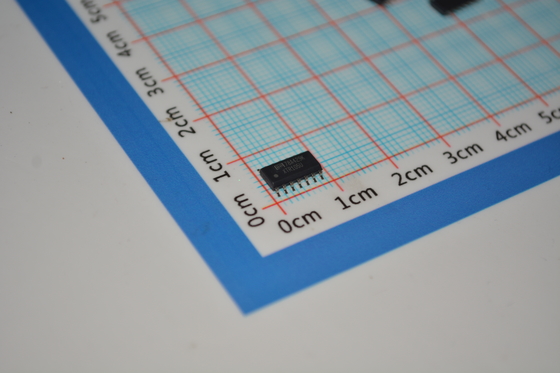

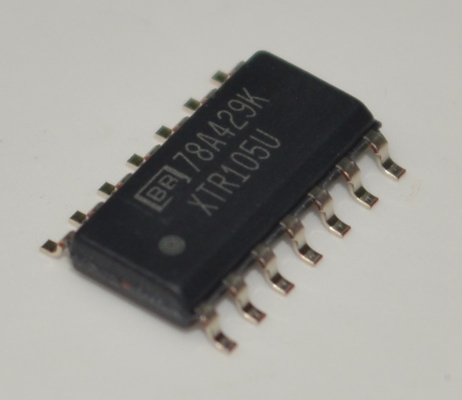

XTR105U Transmetteur en boucle de courant de précision 4-20mA avec linéarisation de l'excitation du capteur RTD, fonctionnement à 2 fils régulateur 5V 60V Conformité 0,1% précision et large alimentation 7,5 à 36V dans le paquet SO-14

XTR105U Transmetteur en boucle de courant de précision 4-20mA avec linéarisation de l'excitation du capteur RTD, fonctionnement à 2 fils régulateur 5V 60V Conformité 0,1% précision et large alimentation 7,5 à 36V dans le paquet SO-14

Caractéristiques

• Faible taux d'erreur non ajustée

• Deux sources de courant de précision: 800 μA chacune

• Linearisation

• Opération de RDT à deux ou trois fils

• Basse dérive de décalage: 0,4 μV/°C

• Bruit de courant de sortie faible: 30nAPP

• PSR élevé: 110 dB au minimum

• CMR élevé: 86 dB minimum

• Large plage d'alimentation: de 7,5 à 36 V

• Forfaits: DIP-14 et SO-14

Applications

• Émetteur et capteur de champ

• Automatisation des usines

• Compatible avec le modem HART

• Capteurs de température et de pression

• Contrôle des procédés industriels

• L'acquisition à distance de données par SCADA

• 2 fils, boucle de courant de 4 à 20 mA

• Amplificateur de tension à courant

Définition

Le XTR105 est un émetteur monolithique de courant de 4mA à 20mA, à 2 fils avec deux sources de courant de précision.Cet appareil fournit une excitation complète du courant pour les capteurs de température et les ponts RTD en platine, amplificateurs d'instruments et circuits de sortie de courant sur un seul circuit intégré.

Les circuits de linéarisation polyvalents fournissent une correction de 2e ordre au RTD, obtenant généralement une amélioration de la linéarité de 40:1.

Le gain de l'amplificateur d'instrumentation peut être configuré pour une large gamme de mesures de température ou de pression.L'erreur totale non ajustée de l'émetteur de courant complet est suffisamment faible pour permettre une utilisation sans ajustement dans de nombreuses applicationsLe XTR105 fonctionne sur des tensions d'alimentation en boucle allant jusqu'à 7,5 V.

Le XTR105 est disponible dans les emballages DIP-14 et SO-14 pour montage en surface et est spécifié pour la plage de température industrielle de 40 °C à + 85 °C.

Les informations sont fournies à la Commission.

Le dessin

Notre avantage:

• Produits de haute qualité --- nos offres sont 100% neufs et originaux, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- test de qualité strict avant l'expédition, et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans un délai de 1 à 3 jours ouvrables après confirmation du paiement.

Assurez-vous de répondre à vos besoins en toutes sortes de composants.Je suis désolé.
