EL7155CS 8 canaux d'entrée/sortie numérique avec isolation optique 24V 10-35V Grande tension 4kV Protection ESD Haute vitesse 500kHz Industriel -40°C à 85°C Conformité RoHS et compatibilité PLC

EL7155CS E/S numérique à 8 canaux avec isolation optique 24V, tension large 10-35V, protection ESD 4kV, haute vitesse 500kHz, industriel -40°C à 85°C, conforme RoHS et compatible PLC

Caractéristiques

• Vitesses d'horloge jusqu'à 40 MHz

• tr/tf de 15 ns à 2000pF CLOAD

• Décalage de temps de montée et de descente de 0,5 ns

• Décalage de propagation tON-tOFF de 0,5 ns

• Capacité d'entrée typique de 3,5 pF

• Courant de crête de 3,5 A

• Faible résistance à l'état passant de 3,5 Ω

• Capacité de pilotage capacitive élevée

• Fonctionne de 4,5 V à 16,5 V

• Sans plomb (conforme RoHS)

Applications

• Testeurs ATE/burn-in

• Adaptation de niveau

• Pilotes IGBT

• Pilotes CCD

Description

Le pilote de broche haute performance EL7155 avec 3 états convient à de nombreuses applications ATE et d'adaptation de niveau. La capacité de courant de crête de 3,5 A fait de cette pièce un excellent choix pour piloter des charges à capacité élevée.

Les broches de sortie OUTH et OUTL sont connectées aux broches d'entrée VH et VL respectivement, en fonction de l'état de la broche IN. L'une des broches de sortie est toujours en tri-état, sauf lorsque la broche OE est basse, auquel cas les deux sorties sont en mode tri-état. L'isolation des FET de sortie des alimentations permet de régler VH et VL indépendamment, ce qui permet de mettre en œuvre l'adaptation de niveau.

Ce pilote de broche a des performances améliorées par rapport aux pilotes de broche existants. Il est spécialement conçu pour fonctionner à des tensions allant jusqu'à 0 V sur les éléments de commutation tout en conservant de bonnes caractéristiques de vitesse et de résistance à l'état passant.

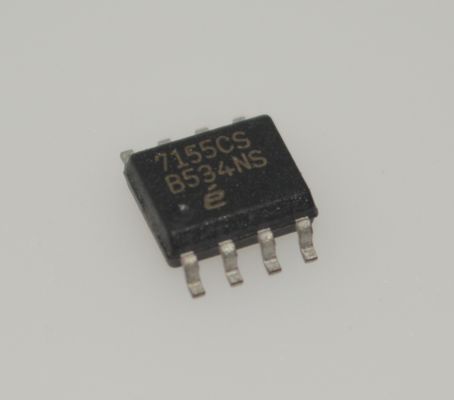

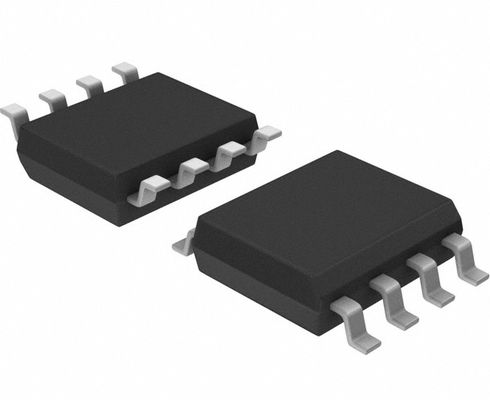

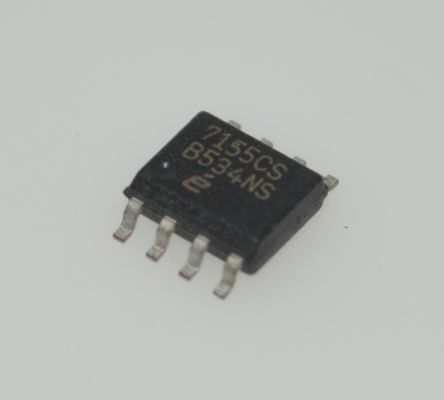

Disponible dans un boîtier SOIC à 8 broches, l'EL7155 est spécifié pour fonctionner sur la plage de température complète de -40°C à +85°C.

INFORMATIONS

Dessin
