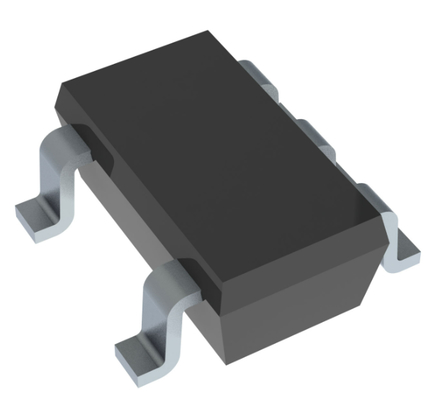

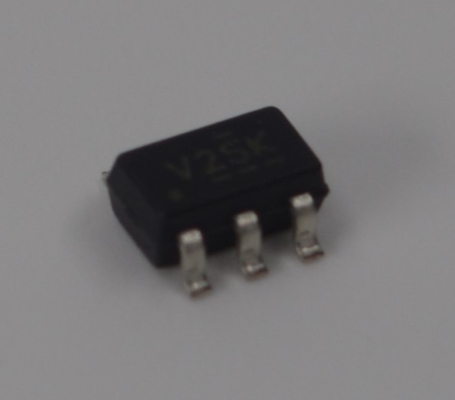

SN74CBTLV1G125DBVR Commutateur de bus basse tension à 1 canal <5Ω Résistance à l'état passant Fonctionnement 3,3 V/2,5 V Translation de niveau 0-5 V Ultra-basse consommation Vitesse de 10 ns Boîtier SOT-23-5 Permet l'insertion à chaud

SN74CBTLV1G125DBVR Commutateur de bus à basse tension à 1 canal <5Ω Résistance en état 3.3V/2.5V Opération 0-5V Niveau de traduction Puissance ultra-faible 10ns Vitesse SOT-23-5 Package permet l'insertion chaude

Caractéristiques

• Connexion à 5 Ohms entre deux ports

• Commutation rail-rail sur les ports d'entrée/sortie de données

• Ioff prend en charge le fonctionnement en mode partiel d'arrêt de l'alimentation

Applications

Traduction/déplacement de niveau:

Scénario:Dans les systèmes à tension mixte, connexion d'un processeur à basse tension (par exemple, un MCU de 1,8 V ou 2,5 V) à un périphérique à tension plus élevée (par exemple, un capteur 5 V ou un dispositif ancien).

Comment ça marche:Sa large plage de tension (0 à 5 V) permet un transfert de signal bidirectionnel fluide entre les circuits de différentes tensions, permettant un changement de niveau sans alimentation supplémentaire.

Isolement et multiplexage des bus:

Scénario:Lorsque plusieurs périphériques doivent partager la même ligne de données (par exemple, I2C, SPI) ou la même ligne d'adresse, mais qu'un seul appareil peut communiquer avec l'hôte à la fois.

Comment ça marche:En utilisant plusieurs de ces commutateurs, le MCU peut contrôler la commutation pour connecter le bus au dispositif A ou au dispositif B, isolant efficacement les appareils non sélectionnés et évitant les conflits de bus.

Support d'insertion à chaud:

Scénario:Applications nécessitant la prise à chaud de modules ou de cartes, telles que les cartes de télécommunications, les modules de commande industriels ou les appareils d'essai.

Comment ça marche:La conception du circuit interne résiste à une séquence de puissance incertaine, protégeant le processeur central et les circuits sensibles contre les surtensions et les chocs de courant lors de l'allumage ou de l'arrêt.

Commutation du signal analogique et numérique:

Scénario:Échange de chemins de signaux audio, sélection des entrées de capteurs ou signaux numériques à basse vitesse.

Nom de l'organisme:Bien qu'il puisse transmettre des signaux analogiques (dans sa plage de tension), en raison de sa résistance en état (~ 5Ω) et de ses limitations de bande passante, il estne convient paspour les signaux analogiques à haute fréquence (par exemple, vidéo) ou l'acquisition analogique de haute précision (par exemple, entrées ADC de précision).

Définition

Le SN74CBTLV1G125 est équipé d'un seul interrupteur de ligne à grande vitesse.

Ce dispositif est entièrement spécifié pour les applications de coupure partielle de courant utilisant Ioff. La fonctionnalité Ioff garantit que le courant endommagé ne reviendra pas à travers le dispositif lorsqu'il est coupé.L'appareil a l'isolation pendant la mise hors tension.

Pour assurer l'état d'impédance élevée lors de l'allumage ou de l'arrêt de l'alimentation, l'OE doit être relié au VCC par une résistance de traction;la valeur minimale de la résistance est déterminée par la capacité du conducteur à absorber le courant.

Les informations sont fournies à la Commission.
