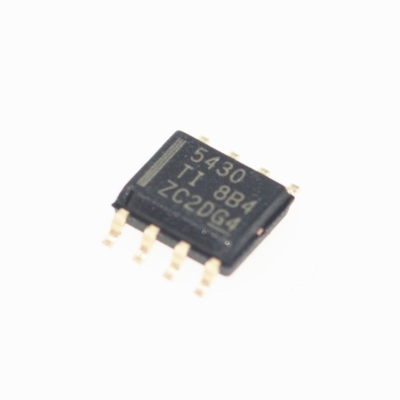

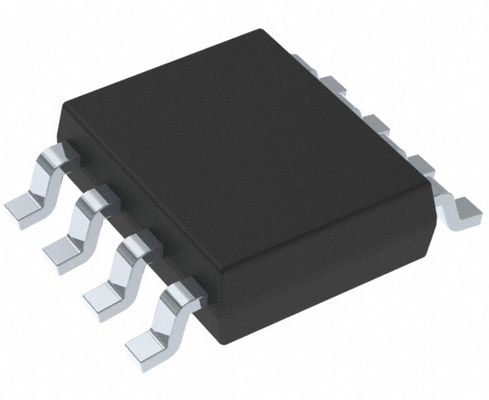

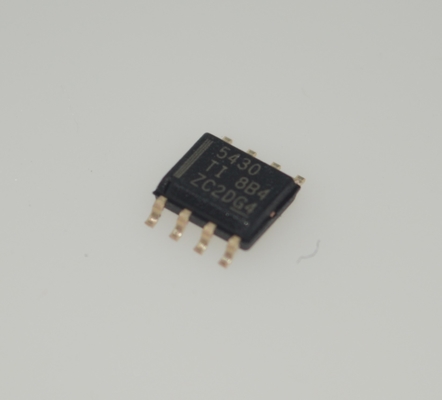

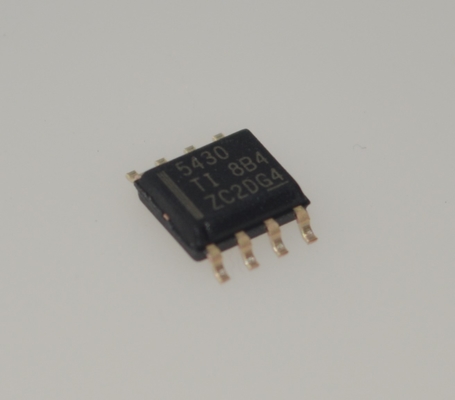

TPS5430DDAR Convertisseur abaisseur à large entrée 3A 5.5-36V 500kHz à découpage Haut rendement (jusqu'à 95%) Compensation interne Signal Power Good Protection thermique/UVLO Boîtier SOIC-8

TPS5430DDAR Convertisseur abaisseur à large entrée 3A 5.5-36V 500kHz Commutation à haut rendement (jusqu'à 95 %) Compensation interne Signal Power Good Protection thermique/UVLO Boîtier SOIC-8

Caractéristiques

• Plage de tension d'entrée large : – TPS5430 : 5,5 V à 36 V – TPS5431 : 5,5 V à 23 V

• Jusqu'à 3 A en continu (4 A en crête) courant de sortie

• Haut rendement jusqu'à 95 % grâce au commutateur MOSFET intégré de 100 mΩ

• Large plage de tension de sortie : réglable jusqu'à 1,22 V avec une précision initiale de 1,5 %

• La compensation interne minimise le nombre de composants externes

• Fréquence de commutation fixe de 500 kHz pour une petite taille de filtre

• Régulation de ligne et réponse transitoire améliorées grâce à l'anticipation de la tension d'entrée

• Système protégé par une limitation de surintensité, une protection contre les surtensions et un arrêt thermique

• Plage de température de jonction de fonctionnement de –40 °C à 125 °C

• Disponible dans un petit boîtier de circuit intégré SO PowerPAD™ à 8 broches thermiquement amélioré

Applications

• Grand public : décodeur, DVD, écrans LCD

• Alimentations industrielles et audio de voiture

• Chargeurs de batterie, alimentation LED haute puissance

• Systèmes d'alimentation distribuée 12 V et 24 V

Description

Le TPS543x est un convertisseur PWM à courant de sortie élevé qui intègre un MOSFET à canal N côté haut à faible résistance. Sont inclus sur le substrat avec les caractéristiques énumérées un amplificateur d'erreur de tension haute performance qui fournit une précision de régulation de tension précise dans des conditions transitoires ; un circuit de verrouillage en cas de sous-tension pour empêcher le démarrage jusqu'à ce que la tension d'entrée atteigne 5,5 V ; un circuit de démarrage progressif interne pour limiter les courants d'appel ; et un circuit d'anticipation de tension pour améliorer la réponse transitoire. En utilisant la broche ENA, le courant d'alimentation à l'arrêt est réduit à 15 µA en général. Les autres caractéristiques incluent une activation active haute, une limitation de surintensité, une protection contre les surtensions et un arrêt thermique. Pour réduire la complexité de la conception et le nombre de composants externes, la boucle de rétroaction du TPS543x est compensée en interne. Le TPS5431 est destiné à fonctionner à partir de rails d'alimentation allant jusqu'à 23 V. Le TPS5430 régule une grande variété de sources d'alimentation, y compris le bus 24 V.

Le dispositif TPS543x est disponible dans un boîtier de circuit intégré SOIC PowerPAD à 8 broches thermiquement amélioré et facile à utiliser. TI fournit des modules d'évaluation et l'outil logiciel Designer pour aider à obtenir rapidement des conceptions d'alimentation haute performance afin de répondre aux cycles de développement d'équipement agressifs.
