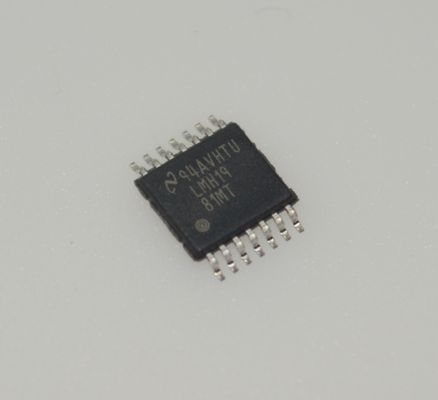

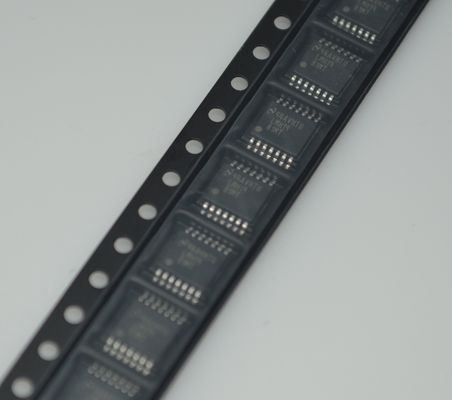

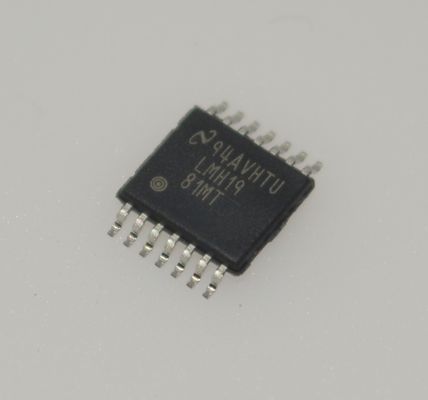

Générateur de synchronisation vidéo LMH1981MTX/NOPB 3.3V Opération ±20ps Jitter Genlock and Free Run HD/SD Détection automatique 10-Bit DAC Température industrielle -40°C à 85°C 14-Paquet TSSOP

• Séparation de synchronisation vidéo analogique standard pour 2 NTSC, PAL, 480I/P, 576I/P, 720P et 1080I/P/PsF à partir d'interfaces vidéo composite (CVBS), S-Vidéo (Y/C) et vidéo composante (YPBPR/GBR)
• Compatible avec la synchronisation bi-niveau et tri-niveau
• Sorties de synchronisation composite, horizontale et verticale
• Sorties de synchronisation de trame/de ligne arrière, de champ pair/impair et de format vidéo
• Performances de gigue supérieures sur le front montant de HSync
• Détection automatique du format vidéo
• Découpage de synchronisation à 50 % pour les entrées vidéo de 0,5 VPP à 2 VPP
• Fonctionnement sous alimentation de 3,3 V à 5 V

• Équipement vidéo de diffusion et professionnel
• Systèmes HDTV/DTV
• Circuits Genlock
• Appareils de capture vidéo
• Décodeurs (STB) et enregistreurs vidéo numériques (DVR)
• Écrans vidéo

Le LMH1981 est un séparateur de synchronisation multi-format haute performance, idéal pour une utilisation dans une large gamme d'applications vidéo, telles que les équipements vidéo de diffusion et professionnels et les systèmes HDTV/DTV.

L'entrée accepte les signaux vidéo SD/ED/HD analogiques standard avec une synchronisation bi-niveau ou tri-niveau, et les sorties fournissent tous les signaux de synchronisation critiques en logique CMOS, qui oscillent de rail à rail (VCC et GND), y compris les synchronisations composite, horizontale et verticale, la synchronisation de trame/de ligne arrière, les champs pairs/impairs et les sorties de format vidéo. HSync présente une très faible gigue sur son front montant (décroissant), minimisant les circuits externes nécessaires pour nettoyer et réduire la gigue dans les étapes de génération d'horloge ultérieures.

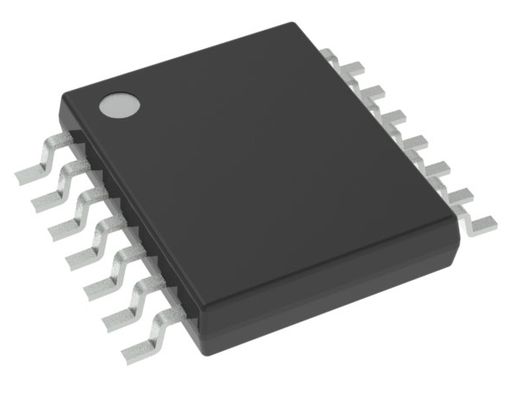

Le LMH1981 détecte automatiquement le format vidéo d'entrée, éliminant ainsi le besoin de programmation à l'aide d'un microcontrôleur, et applique un découpage de synchronisation précis à 50 % pour garantir une extraction précise de la synchronisation à OH, même pour les entrées avec une amplitude irrégulière due à une terminaison incorrecte ou à une perte de transmission. Sa sortie de format vidéo unique transmet le nombre total de lignes horizontales par trame sous forme d'un flux de données série binaire de 11 bits, qui peut être décodé par le système vidéo pour déterminer le format vidéo d'entrée et permettre un réglage dynamique des paramètres du système, par exemple : espace colorimétrique ou conversions d'échelle. Le LMH1981 est disponible dans un boîtier TSSOP à 14 broches et fonctionne sur une plage de températures de -40 °C à +85 °C.
