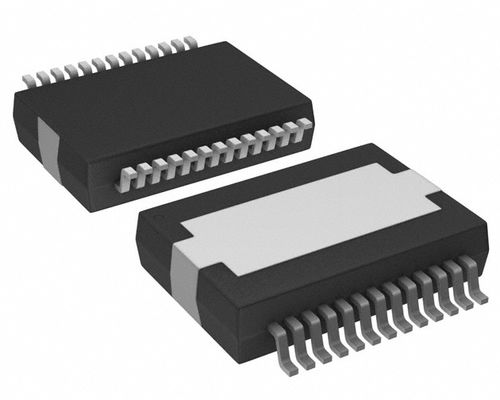

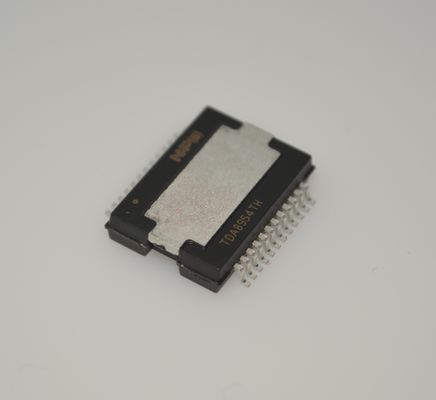

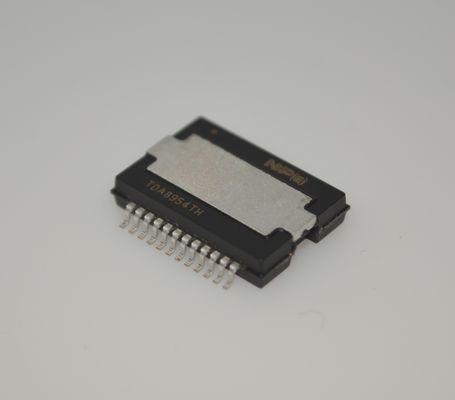

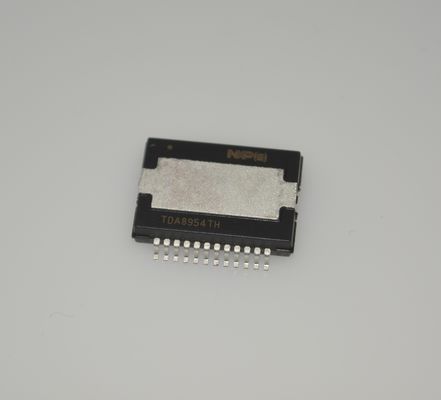

TDA8954TH 2x 150W Ampère de classe D 90% d'efficacité faible 0,01% THD Mute/standby OT/SC Protection large ±12,5V à ±40V

TDA8954TH Amplificateur Classe D 2x 150W 90% d'efficacité Faible THD 0,01% Muet/Veille Protection OT/SC Alimentation de ±12,5V à ±40V Sorties à autoprotection

Caractéristiques

Puissance de sortie élevée dans les applications typiques :

  SE 2 x 210 W, RL = 4 Ω (VDD = 41 V ; VSS = -41 V)

  SE 2 x 235 W, RL = 3 Ω (VDD = 39 V ; VSS = -39 V)

  SE 2 x 150 W, RL = 6 Ω (VDD = 41 V ; VSS = -41 V)

  BTL 1 x 420 W, RL = 8 Ω (VDD = 41 V ; VSS = -41 V)

Plage de tension d'alimentation symétrique de ±12,5 V à ±42,5 V

Entrées différentielles stéréo complètes, peuvent être utilisées comme amplificateur stéréo SE ou mono BTL

Faible bruit

Démarrage et arrêt en douceur sans bruit de claquement

Diagnostics à 2 broches pour les circuits de protection

Horloge interne ou externe à fréquence fixe

Haut rendement ≈93 %

Commutation sans temps mort

Faible courant de repos

Stratégie de protection avancée : protection contre les surtensions et limitation du courant de sortie

Repli thermique (TFB) avec fonctionnalité de désactivation

Gain fixe de 30 dB en SE et 36 dB en BTL

Entièrement protégé contre les courts-circuits sur la charge

Modulation BD en configuration BTL

Protection de l'horloge

Applications

 DVD

 Système Home Cinéma In A Box (HTIAB)

 Mini et micro récepteur

 Système de haut-parleurs haute puissance

 Caissons de basses

 Système de sonorisation (PA)

Description

Le TDA8954 est un amplificateur de puissance audio de classe D stéréo ou mono à haut rendement dans un seul circuit intégré, offrant une faible dissipation de puissance. Il est conçu pour fournir jusqu'à 2 x 210 W dans une charge de 4 Ω dans une application stéréo Single-Ended (SE), ou 1 x 420 W dans une charge de 8 Ω dans une application mono Bridge-Tied Load (BTL).

Il combine les avantages de l'efficacité de la classe D (≈93 % dans une charge de 4 Ω) avec une qualité sonore audiophile comparable à celle associée à l'amplification de classe AB.

L'amplificateur fonctionne sur une large plage de tension d'alimentation de ±12,5 V à ±42,5 V et présente une faible consommation de courant de repos.

Le TDA8954 est fourni avec deux broches de diagnostic pour surveiller l'état du repli thermique (TFB), de la protection contre les surintensités (OCP) et d'autres circuits de protection.

INFORMATIONS

Dessin
