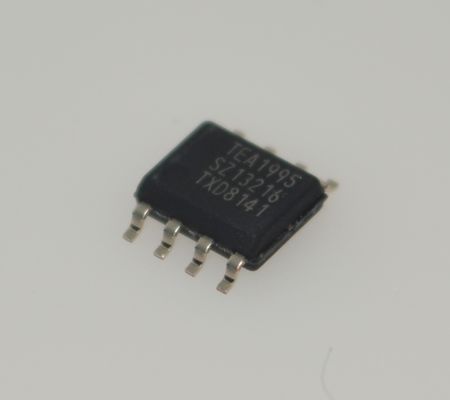

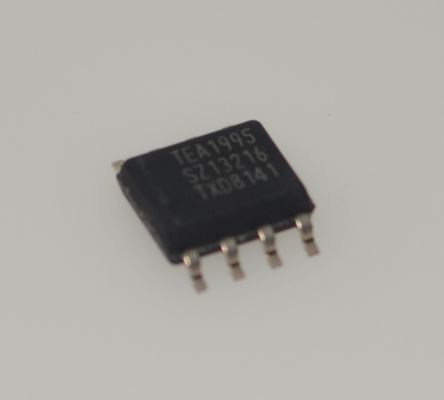

TEA1995T Contrôleur de rectificateur synchrone pour SMPS Haute efficacité 15μA Démarrage 650μA Opération CCM/DCM/QR Mode 200kHz Max Protection avancée

TEA1995T Contrôleur de redresseur synchrone pour SMPS Haute efficacité 15µA Démarrage 650µA Fonctionnement CCM/DCM/QR Mode 200kHz Max Protection avancée

andnbsp;

Caractéristiques

2.1 Caractéristiques d'efficacité

andbull; Commande de grille adaptative pour une efficacité maximale à n'importe quelle charge

andbull; Courant d'alimentation en mode économie d'énergie inférieur à 200 µA

2.2 Caractéristiques d'application

andbull; Large plage de tension d'alimentation de 4,5 V à 38 V

andbull; Redressement synchrone double pour LLC résonnant en boîtier SO8

andbull; Redressement synchrone pour convertisseurs flyback multi-sorties

andbull; Prend en charge le fonctionnement à 5 V avec des MOSFET SR de niveau logique

andbull; Entrées différentielles pour la détection des tensions de drain et de source de chaque MOSFET SR

2.3 Caractéristiques de contrôle

andbull; Contrôle SR sans temps minimum de conduction

andbull; Commande de grille adaptative pour une coupure rapide à la fin de la conduction

andbull; Protection contre les verrouillages de sous-tension (UVLO) avec tirage de grille actif

andnbsp;

Applications

Le TEA1995T est destiné aux alimentations à résonance. Dans de telles applications, il peut piloter deux MOSFET de redressement synchrone externes pour le redressement des tensions sur les deux enroulements secondaires du transformateur. Ces MOSFET remplacent les diodes. Il peut être utilisé dans toutes les alimentations nécessitant une haute efficacité :

andbull; Adaptateurs

andbull; Alimentations pour PC de bureau et PC tout-en-un

andbull; Alimentations pour téléviseurs

andbull; Alimentations pour serveurs

andnbsp;

Description

Le TEA1995T est le premier produit d'une nouvelle génération de circuits intégrés (CI) de contrôleur de redresseur synchrone (SR) pour alimentations à découpage. Il intègre une méthode de commande de grille adaptative pour une efficacité maximale à n'importe quelle charge.

Le TEA1995T est un CI de contrôleur dédié au redressement synchrone du côté secondaire des convertisseurs résonants. Il dispose de deux étages de pilotage pour piloter les MOSFET SR, qui redressent les sorties des enroulements secondaires à prise centrale du transformateur. Les deux étages de pilotage de grille ont leurs propres entrées de détection et fonctionnent indépendamment.

Le TEA1995T peut également être utilisé dans les convertisseurs flyback multi-sorties avec le MOSFET SR placé du côté basse tension.

Le TEA1995T est fabriqué selon un procédé Silicon-On-Insulator (SOI).

andnbsp;

INFORMATIONS

andnbsp;

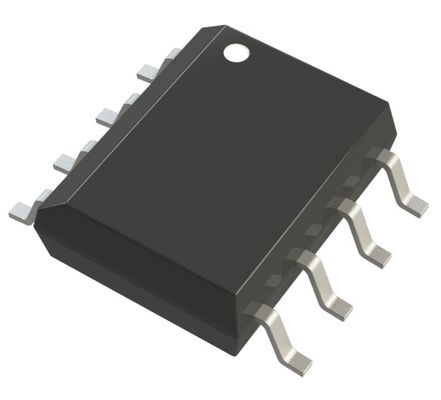

Dessin
