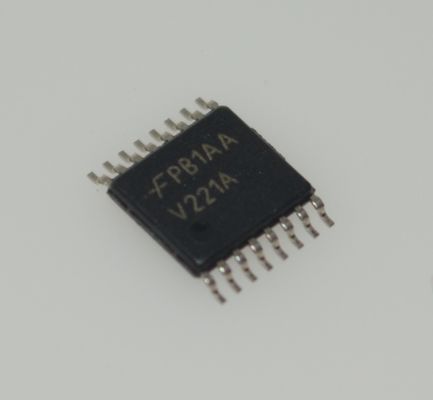

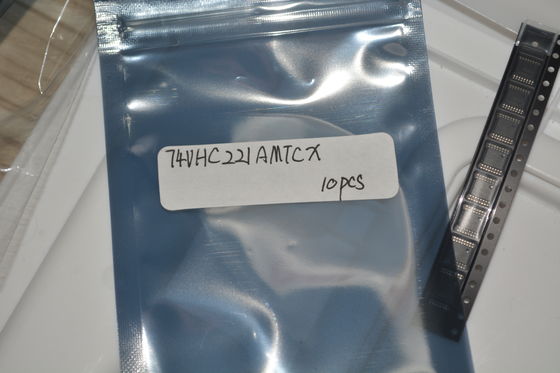

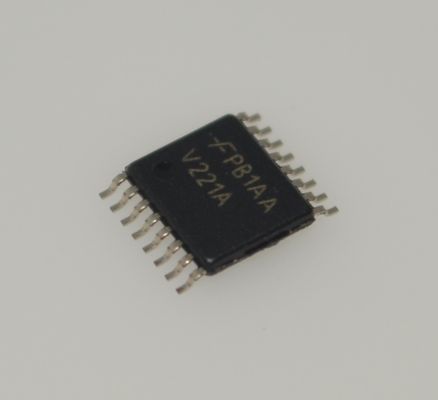

74VHC221AMTCX Multivibrateur double monostable avec fonctionnement 2-5,5V 5.5V-tolérance des entrées 25mA sortie Drive <10ns largeur d'impulsion fonction de réinitialisation faible consommation d'énergie et TSSOP-16 Package

74VHC221AMTCX Multivibrateur Monostable Double avec fonctionnement 2-5,5 V Entrées tolérantes 5,5 V Sortie de 25 mA etlt;10 ns Fonction de réinitialisation de la largeur d'impulsion Faible consommation d'énergie et boîtier TSSOP-16

andnbsp;

Caractéristiques

■ Haute vitesse : t PD = 8,1 ns (Typ.) à V CC = 5 V

■ Faible dissipation de puissance : I CC = 4andmicro;A (Max.) à T A = 25anddeg;C

■ État actif : I CC = 600andmicro;A (Max.) à T A = 25anddeg;C

■ Haute immunité au bruit : V NIH = V NIL = 28 % V CC (Min.)

■ Une protection contre la mise hors tension est fournie sur toutes les entrées

■ Broches et fonctions compatibles avec 74HC221A

andnbsp;

Applications

1. Synchronisation de précision et contrôle des impulsions
Avec andlt;10 ns de précision de largeur d'impulsion et un fonction de réinitialisation, il convient aux scénarios nécessitant un contrôle précis de la synchronisation :

• Automatisation industrielle séquencement des actions de la machinerie (par exemple, synchronisation des bras robotiques)

• Circuits de génération d'impulsions et de mesure du temps dans les systèmes de télémétrie laser

• Génération de signaux de déclenchement pour les équipements médicaux (par exemple, appareils à ultrasons)

2. Communication et traitement numérique du signal
Capacité de sortie élevée de 25 mA et un entrées tolérantes 5,5 V prennent en charge le conditionnement du signal à vitesse moyenne à élevée :

• Récupération d'horloge et remodelage du signal dans les équipements de communication à fibre optique

• Génération d'impulsions de synchronisation de trame dans les commutateurs réseau

• Contrôle d'échantillonnage et de maintien du signal analogique dans les systèmes d'acquisition de données

3. Électronique automobile et applications en environnement difficile
Plage de tension de fonctionnement large de 2 à 5,5 V et un forte capacité anti-interférence (remarque : nécessite une confirmation des paramètres) le rendent adapté à :

• Traitement du retard de signal dans les systèmes radar automobiles

• Génération d'impulsions de détection de défauts dans les unités de contrôle du moteur (ECU)

• Circuits de retard de protection contre les défauts dans les systèmes de gestion de batterie (BMS)

4. Électronique grand public et gestion de l'alimentation
Faible consommation d'énergie et un boîtier TSSOP-16 compact répondent aux exigences des appareils portables :

• Génération de signaux PWM dans les systèmes de contrôle de vol de drones

• Modulation d'impulsions de contrôle du rétroéclairage dans les montres intelligentes

• Déclenchement du retard de protection contre les surintensités dans les appareils à charge rapide

andnbsp;

Description

Le VHC221A est un multivibrateur monostable CMOS haute vitesse avancé fabriqué avec la technologie CMOS à grille de silicium. Il atteint le fonctionnement à haute vitesse similaire au TTL Schottky bipolaire équivalent tout en maintenant la faible dissipation de puissance CMOS. Chaque multivibrateur comprend à la fois une entrée déclenchée par transition négative, A, et positive, B, qui peut être utilisée comme entrée d'inhibition. Une entrée de réinitialisation est également incluse qui, lorsqu'elle est mise à BAS, réinitialise le monostable. Le VHC221A peut être déclenché sur la transition positive de la réinitialisation tandis que A est maintenu à BAS et B est maintenu à HAUT. Le VHC221A n'est pas re-déclenchable et ne peut donc pas être re-déclenché tant que l'impulsion de sortie n'est pas écoulée. La largeur d'impulsion de sortie est déterminée par l'équation :

PW = (Rx)(Cx)

où,

PW est en secondes, R est en ohms et C est en farads.

Les limites pour R x et C x sont :

Condensateur externe, C x : Pas de limite

Résistances externes, R x : V CC = 2,0 V, 5 k Ω Min.

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; V CC andgt; 3,0 V, 1 k Ω Min

andnbsp;

INFORMATIONS

andnbsp;

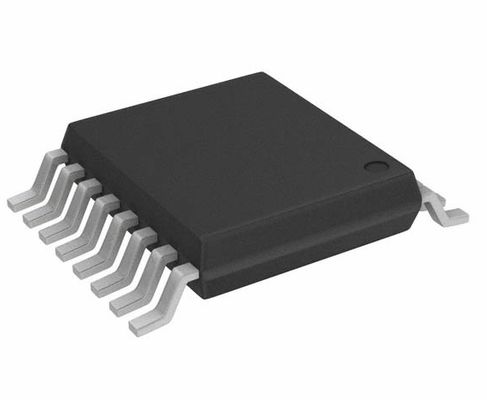

Dessin
