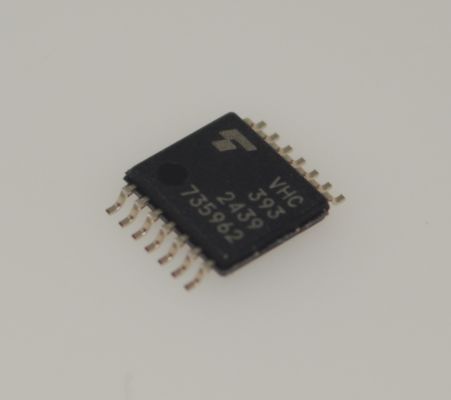

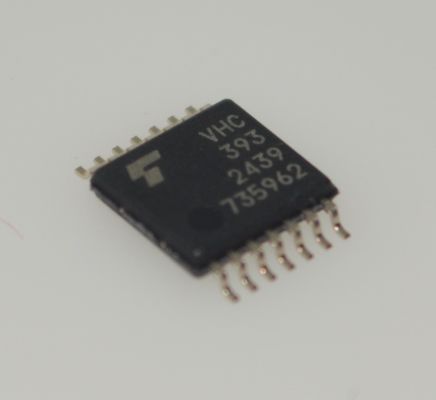

74VHC393FT Compteur binaire double 4 bits avec fonctionnement de 2 à 5,5 V, réinitialisation asynchrone, entrées tolérantes 5,5 V, sortie 8 mA, haute immunité au bruit et boîtier TSSOP-14

74VHC393FT Compteur binaire double à 4 bits avec fonctionnement 2-5,5V Réinitialisation asynchrone 5,5V - Tolérance aux entrées 8mA Disque de sortie Immunité au bruit élevé et TSSOP-14 Package

Caractéristiques

AEC-Q100 (rév. H) (note 1)

Large plage de température de fonctionnement: Topr = -40 à 125 ′′

Pour les appareils à haute fréquence: fMAX = 170 MHz (typiquement) à VCC = 5,0 V

Faible dissipation d'énergie: ICC = 4,0 μA (max) à Ta = 25 ′′

Résistance au bruit élevée: VNIH = VNIL = 28 % VCC (min)

La protection contre l'arrêt de l'alimentation est assurée sur toutes les entrées.

Délais de propagation équilibrés: tPLH ≈ tPHL

L'écart de tension de fonctionnement est large: VCC ((opr) = 2,0 V à 5,5 V

Faible bruit: VOLP = 0,8 V (maximum)

Le type 393 de la série 74 (74AC/HC/AHC, etc.) est compatible avec la broche et la fonction.

Applications

1Systèmes numériques de division et de comptage des fréquences
Avec sescompteur à ondulation binaire double à 4 bitsstructure etRéinitialisation asynchronefonction, il convient:

• Circuits de division par fréquence horlogère(divisant les horloges à haute fréquence en signaux de commande à basse fréquence)

• Compteurs d'événements(compte de la chaîne de production industrielle, mesure de la vitesse)

• Génération de fréquence de base pour les minuteurs(permettant un contrôle précis du chronométrage avec les MCU)

2- Produits électroniques de consommation et appareils portables
Support de tension large de 2 à 5,5 Vetcaractéristiques de faible puissancele rendre idéal pour:

• Appareils ménagers intelligentspour le comptage des cycles d'état opérationnel (par exemple, contrôle des interrupteurs chronométrés)

• Produits électroniques pour jouetspour la génération de séquences d'effets lumineux/sonores (contrôle des modèles clignotants à LED)

• Commande à distancepour les statistiques de pression de bouton et le comptage en veille à faible consommation

3. Contrôle industriel et automatisation
Immunité au bruit élevéeetDisque de sortie de 8 mAsupporter des environnements difficiles:

• Systèmes PLCpour la division de fréquence du signal d'impulsion et le contrôle par pas

• Encodeur de moteurdivision de la fréquence du signal (réduction de la charge de comptage MCU)

• Signal du capteurle comptage de l'accumulation (capteurs de débit, détection du déplacement)

4. Communication et conception d'interface
5Les entrées tolérantes à 5 Vles systèmes à tension mixte:

• Interfaces UART/I2Cpour la génération de division de fréquence par débit baud

• Systèmes d'acquisition de donnéespour le contrôle de la fréquence d'échantillonnage

• Dispositifs d'affichagepour la division de fréquence de balayage (contrôle de rafraîchissement de matrice LED)

Définition

Le 74VHC393FT est un compteur binaire CMOS 4 bits à haute vitesse avancé fabriqué avec la technologie C2MOS de la porte de silicium.

Il obtient le fonctionnement à haute vitesse similaire à l'équivalent TTL Bipolar Schottky tout en maintenant la faible dissipation de puissance CMOS.

Il contient deux circuits de comptage indépendants dans un paquet, de sorte que le comptage ou la division de fréquence de huit bits binaires peut être réalisé avec un IC.

Le compteur peut être réinitialisé à "0" (QA à QD = "L") par un maximum à l'entrée CLR indépendamment des autres entrées.

Un circuit de protection d'entrée assure que 0 à 5,5 V peuvent être appliqués aux broches d'entrée, indépendamment de la tension d'alimentation.Ce dispositif peut être utilisé pour interfacer des systèmes de 5 V à 3 V et deux systèmes d'alimentation tels que la batterie de secours.

Ce circuit empêche la destruction de l'appareil en raison de tensions d'alimentation et d'entrée incohérentes.

Les informations sont fournies à la Commission.

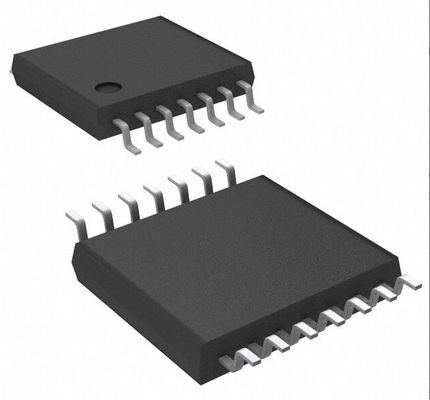

Le dessin
