CC2541F256RHAR Bluetooth 4.0 Low Energy SoC 256 Ko Flash 8 Ko RAM MCU 8051 puissant Émetteur-récepteur RF intégré Ultra-basse consommation Pile Bluetooth complète Interface de capteur avancée Idéal pour l'IoT/les wearables

CC2541F256RHAR Bluetooth 4.0 Low Energy SoC 256 Ko Flash 8 Ko RAM MCU 8051 puissant Transceiver RF intégré Ultra-basse consommation Pile Bluetooth complète Interface de capteur avancée Idéal pour l'IoT/les appareils portables

CARACTÉRISTIQUES

• RF

– Bluetooth basse consommation 2,4 GHz Conforme et système sur puce RF propriétaire

– Prend en charge les débits de données de 250 kbps, 500 kbps, 1 Mbps, 2 Mbps

– Excellent budget de liaison, permettant des applications à longue portée sans extrémité avant externe

– Puissance de sortie programmable jusqu'à 0 dBm

– Excellente sensibilité du récepteur (–94 dBm à 1 Mbps), sélectivité et performances de blocage

– Convient aux systèmes ciblant la conformité aux réglementations mondiales en matière de radiofréquences : ETSI EN 300 328 et EN 300 440 Classe 2 (Europe), FCC CFR47 Partie 15 (États-Unis) et ARIB STD-T66 (Japon)

• Disposition

– Peu de composants externes

– Conception de référence fournie

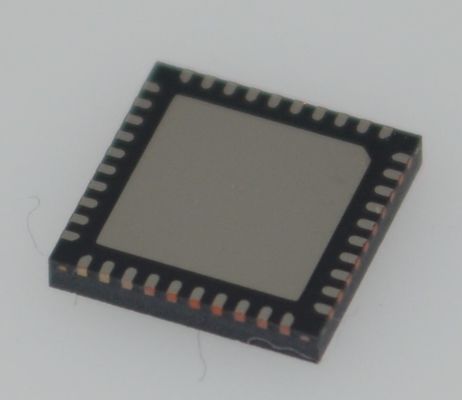

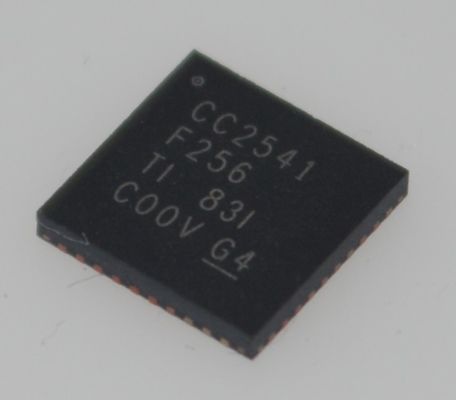

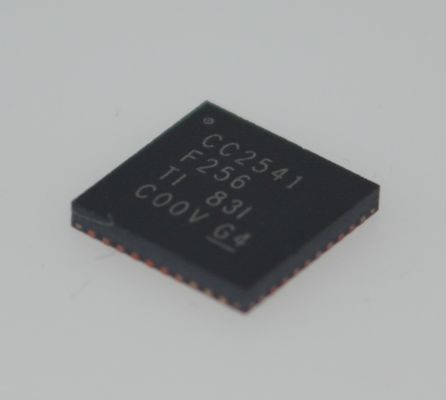

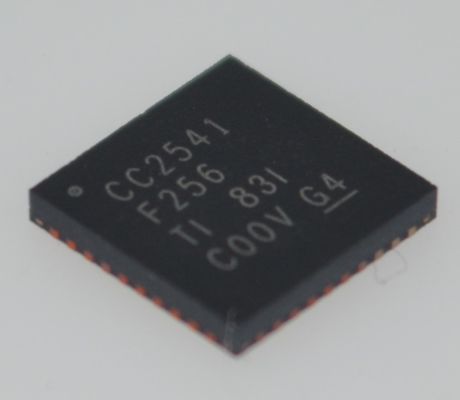

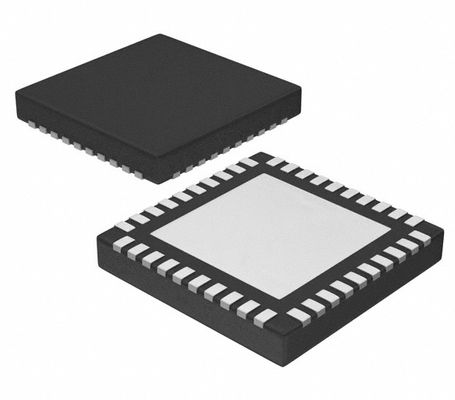

– Boîtier QFN-40 de 6 mm×6 mm

– Broche compatible avec CC2540 (lors de l'utilisation de l'USB ou de l'I2C)

• Faible consommation

– RX en mode actif jusqu'à : 17,9 mA

– TX en mode actif (0 dBm) : 18,2 mA

– Mode d'alimentation 1 (réveil de 4 µs) : 270 µA

– Mode d'alimentation 2 (minuterie de veille activée) : 1 µA

– Mode d'alimentation 3 (interruptions externes) : 0,5 µA

– Large plage de tension d'alimentation (2 V–3,6 V)

• Faible consommation compatible TPS62730 en mode actif

– RX jusqu'à : 14,7 mA (alimentation 3 V)

– TX (0 dBm) : 14,3 mA (alimentation 3 V)

– Noyau de microcontrôleur 8051 hautes performances et faible consommation avec prélecture de code

– Flash programmable dans le système, 128 ou 256 Ko

– 8 Ko de RAM avec rétention dans tous les modes d'alimentation

– Prise en charge du débogage matériel

– Automatisation étendue de la bande de base, y compris l'accusé de réception automatique et le décodage d'adresse

– Rétention de tous les registres pertinents dans tous les modes d'alimentation

APPLICATIONS

• Systèmes Bluetooth basse consommation 2,4 GHz

• Systèmes propriétaires 2,4 GHz

• Dispositifs d'interface humaine (clavier, souris, télécommande)

• Équipement de sport et de loisirs

• Accessoires de téléphones portables

• Électronique grand public

DESCRIPTION

Le CC2541 est une véritable solution système sur puce (SoC) optimisée pour la consommation d'énergie pour les applications Bluetooth basse consommation et propriétaires 2,4 GHz. Il permet de construire des nœuds de réseau robustes avec des coûts totaux de nomenclature faibles. Le CC2541 combine les excellentes performances d'un émetteur-récepteur RF de pointe avec un MCU 8051 amélioré standard de l'industrie, une mémoire flash programmable dans le système, 8 Ko de RAM et de nombreuses autres fonctionnalités et périphériques puissants. Le CC2541 est parfaitement adapté aux systèmes où une consommation d'énergie ultra-faible est requise. Ceci est spécifié par divers modes de fonctionnement. De courts temps de transition entre les modes de fonctionnement permettent en outre une faible consommation d'énergie.

Le CC2541 est compatible broche à broche avec le CC2540 dans le boîtier QFN40 de 6 mm × 6 mm, si l'USB n'est pas utilisé sur le CC2540 et que l'I2C/E/S supplémentaire n'est pas utilisé sur le CC2541. Par rapport au CC2540, le CC2541 offre une consommation de courant RF inférieure. Le CC2541 n'a pas l'interface USB du CC2540 et fournit une puissance de sortie maximale inférieure en mode TX. Le CC2541 ajoute également une interface HW I2C.

Le CC2541 est compatible broche à broche avec le SoC IEEE 802.15.4 optimisé RF4CE CC2533.

Le CC2541 est disponible en deux versions différentes : CC2541F128/F256, avec respectivement 128 Ko et 256 Ko de mémoire flash.

INFORMATIONS

Dessin
