LM3409HVMYX/NOPB Driver LED Buck 6V-75V Entrée Contrôle Courant Constant Gradation Analogique/PWM Faible Chute Haute Efficacité Arrêt Thermique Boîtier SOP-8

LM3409HVMYX/NOPB Contrôleur LED Buck 6V-75V Entrée Contrôle de Courant Constant Gradation Analogique/PWM Faible Chute Haute Efficacité Arrêt Thermique Boîtier SOP-8

Caractéristiques

• LM3409-Q1 et LM3409HV-Q1 sont des produits de qualité automobile : qualifiés AEC-Q100 Grade 1

• Commande de grille MOSFET 2-Ω, 1-A crête

• Plage VIN : 6 V à 42 V (LM3409, LM3409-Q1)

• Plage VIN : 6 V à 75 V (LM3409HV, LM3409HV Q1)

• Détection de courant différentielle, côté haut

• Limitation de courant cycle par cycle

• Aucune compensation de boucle de contrôle requise

• Plage de gradation PWM de 10 000:1

• Plage de gradation analogique de 250:1

• Prend en charge tous les condensateurs de sortie en céramique et les sorties sans condensateur

• Arrêt basse consommation et arrêt thermique

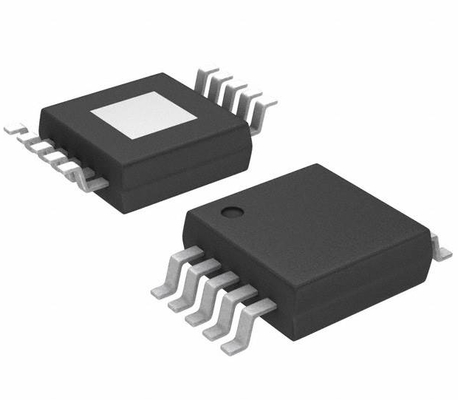

• Boîtier HVSSOP à 10 broches, à amélioration thermique

Applications

• Driver de LED

• Source de courant constant

• Éclairage automobile

• Éclairage général

Description

Les LM3409, LM3409-Q1, LM3409HV et LM3409HV-Q1 sont des contrôleurs MOSFET à canal P (PFET) pour les régulateurs de courant abaisseur (buck). Ils offrent une large plage de tension d'entrée, une détection de courant différentielle côté haut avec une faible tension de seuil réglable et une fonction d'activation/désactivation rapide de la sortie, ainsi qu'un boîtier HVSSOP à 10 broches à amélioration thermique. Ces caractéristiques se combinent pour faire de la famille de dispositifs LM3409 l'idéal pour une utilisation comme sources de courant constant pour piloter des LED où des courants directs allant jusqu'à 5 A sont facilement réalisables.

Les dispositifs LM3409 utilisent un contrôle à temps d'arrêt constant (COFT) pour réguler un courant constant précis sans avoir besoin d'une compensation de boucle de contrôle externe. La gradation analogique et PWM sont faciles à mettre en œuvre et se traduisent par une plage de gradation très linéaire avec d'excellents rapports de contraste réalisables. UVLO programmable, arrêt basse consommation et arrêt thermique complètent l'ensemble des fonctionnalités.

INFORMATIONS

Dessin
