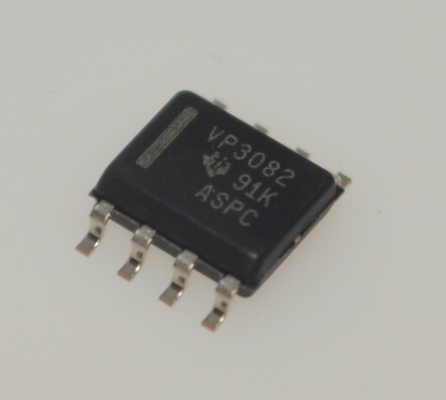

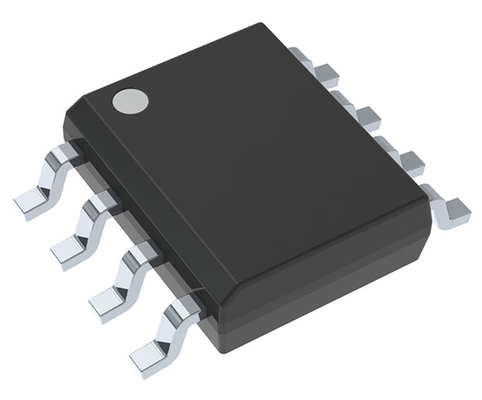

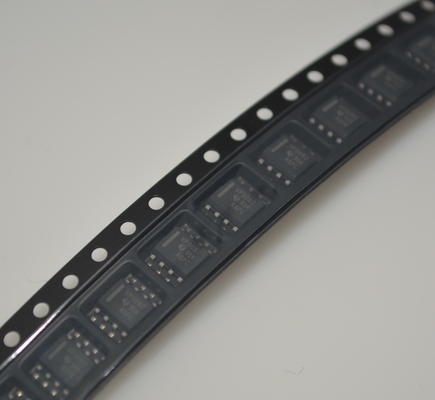

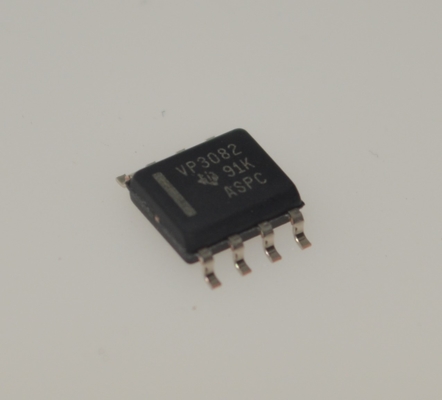

SN65HVD3082EDR Émetteur-récepteur CAN 3,3 V 1 Mbps Vitesse Faible consommation Protection IEC-ESD Tolérance aux pannes Large plage de températures Compatible RS-485 et conception de bus robuste

SN65HVD3082EDR Émetteur-récepteur CAN 3,3 V Vitesse 1 Mbps Faible consommation Protection IEC-ESD Tolérance aux pannes Large plage de températures Compatible RS-485 et conception de bus robuste

Caractéristiques

• Répond ou dépasse les exigences de la norme TIA/ EIA-485A

• Faible puissance au repos

  – 0,3 mA en mode actif

  – 1 nA en mode arrêt

• 1/8 de charge unitaire jusqu'à 256 nœuds sur un bus

• Protection ESD des broches de bus jusqu'à 15 kV

• Empreinte SN75176 standard de l'industrie

• Récepteur à sécurité intégrée (bus ouvert, bus court-circuité, bus inactif)

• Entrées et sorties de bus sans glitch à la mise sous tension et à la mise hors tension

Applications

• Réseaux de compteurs d'énergie

• Contrôle moteur

• Onduleurs

• Automatisation industrielle

• Réseaux d'automatisation des bâtiments

• Applications alimentées par batterie

• Équipement de télécommunications

Description

Les SNx5HVD308xE sont des émetteurs-récepteurs half-duplex conçus pour les réseaux de bus de données RS-485. Alimentés par une alimentation de 5 V, ils sont entièrement conformes à la norme TIA/ EIA-485A. Avec des temps de transition contrôlés, ces appareils conviennent à la transmission de données sur de longs câbles à paires torsadées. Les SN65HVD3082E et SN75HVD3082E sont optimisés pour des débits de signalisation allant jusqu'à 200 kbps. Le SN65HVD3085E convient à la transmission de données jusqu'à 1 Mbps, tandis que le SN65HVD3088E convient aux applications nécessitant des débits de signalisation allant jusqu'à 20 Mbps.

Ces appareils sont conçus pour fonctionner avec un courant d'alimentation très faible, généralement 0,3 mA, hors charge. En mode arrêt inactif, le courant d'alimentation tombe à quelques nanoampères, ce qui rend ces appareils idéaux pour les applications sensibles à la puissance.

La large plage de mode commun et les niveaux de protection ESD élevés de ces appareils les rendent adaptés aux applications exigeantes telles que les réseaux de compteurs d'énergie, les onduleurs électriques, les signaux d'état et de commande dans les racks de télécommunications, ainsi que les interconnexions de châssis câblés et les réseaux d'automatisation industrielle où la tolérance au bruit est essentielle. Ces appareils correspondent à l'empreinte standard de l'industrie de l'appareil SN75176. Les circuits de réinitialisation à la mise sous tension maintiennent les sorties dans un état de haute impédance jusqu'à ce que la tension d'alimentation se soit stabilisée. Une fonction d'arrêt thermique protège l'appareil contre les dommages dus aux conditions de défaut du système. Le SN75HVD3082E est caractérisé pour un fonctionnement de 0 °C à 70 °C et le SN65HVD308xE est caractérisé pour un fonctionnement de 40 °C à 85 °C de température ambiante. La version du boîtier D du SN65HVD3082E a été caractérisée pour un fonctionnement de –40 °C à 105 °C.
