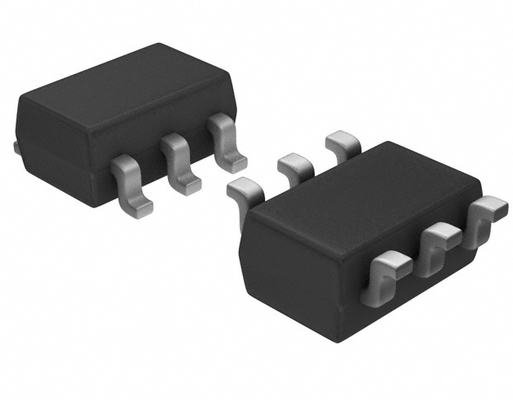

SN74LVC1T45DBVR Transformateur de niveau de tension à double alimentation à un seul bit avec commande automatique de direction de 1,65 V à 5,5 V à grande vitesse à faible puissance Petit paquet et entraînement de sortie de 32 mA

SN74LVC1T45DBVR Traducteur de niveau de tension double alimentation à un seul bit avec contrôle automatique de la direction 1,65 V à 5,5 V Haute vitesse Faible consommation d'énergie Petit boîtier et entraînement de sortie 32 mA

andnbsp;

Caractéristiques

andbull; La protection ESD dépasse JESD 22 :

andnbsp; andndash; Modèle corps humain 2000 V (A114-A)

andnbsp; andndash; Modèle machine 200 V (A115-A)

andnbsp; andndash; Modèle dispositif chargé 1000 V (C101)

andbull; Disponible dans le boîtier Texas Instruments NanoFreeandtrade;

andbull; La conception à double rail entièrement configurable permet à chaque port de fonctionner sur toute la plage d'alimentation de 1,65 V à 5,5 V

andbull; Fonction d'isolation VCC : si l'une des entrées VCC est à GND, les deux ports sont en état de haute impédance

andbull; Circuit d'entrée DIR référencé à VCCA

andbull; Faible consommation d'énergie, 4 µA maximum ICC

andbull; andplusmn;24 mA d'entraînement de sortie à 3,3 V

andbull; Ioff prend en charge le fonctionnement en mode de mise hors tension partielle

andbull; Débits de données maximum

andnbsp; andndash; 420 Mbit/s (traduction de 3,3 V à 5 V)

andnbsp; andndash; 210 Mbit/s (traduction à 3,3 V)

andnbsp; andndash; 140 Mbit/s (traduction à 2,5 V)

andnbsp; andndash; 75 Mbit/s (traduction à 1,8 V)

andbull; Les performances de verrouillage dépassent 100 mA par JESD 78, classe II

andnbsp;

Applications

andbull; Électronique personnelle

andbull; Industriel

andbull; Entreprise

andbull; Télécom

andnbsp;

Description

Cet émetteur-récepteur de bus non inverseur à un seul bit utilise deux rails d'alimentation configurables séparés. Le port A est conçu pour suivre VCCA. VCCA accepte toute tension d'alimentation de 1,65 V à 5,5 V. Le port B est conçu pour suivre VCCB. VCCB accepte toute tension d'alimentation de 1,65 V à 5,5 V. Cela permet une traduction bidirectionnelle universelle basse tension entre n'importe lequel des nœuds de tension 1,8 V, 2,5 V, 3,3 V et 5 V. Le SN74LVC1T45 est conçu pour la communication asynchrone entre deux bus de données. Les niveaux logiques de l'entrée de contrôle de direction (DIR) activent soit les sorties du port B, soit les sorties du port A. L'appareil transmet les données du bus A vers le bus B lorsque les sorties du port B sont activées et du bus B vers le bus A lorsque les sorties du port A sont activées. Les circuits d'entrée sont toujours actifs sur les ports A et B et doivent avoir un niveau logique HAUT ou BAS appliqué pour éviter un excès d'ICC et d'ICCZ.

Le SN74LVC1T45 est conçu de sorte que l'entrée DIR soit alimentée par VCCA. Cet appareil est entièrement spécifié pour les applications de mise hors tension partielle utilisant Ioff. Le circuit Ioff désactive les sorties, empêchant le reflux de courant dommageable à travers l'appareil lorsqu'il est mis hors tension. La fonction d'isolation VCC est conçue de sorte que si l'une des entrées VCC est à GND, les deux ports sont en état de haute impédance.

andnbsp;

La technologie du boîtier NanoFreeandtrade; est une avancée majeure dans les concepts d'emballage de circuits intégrés, utilisant la matrice comme boîtier.

andnbsp;

INFORMATION

andnbsp;

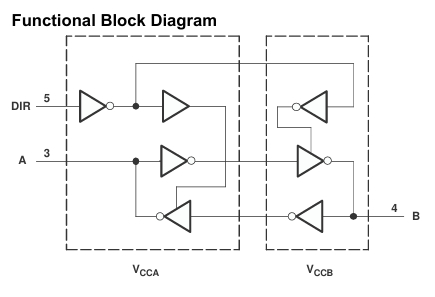

Dessin
