Convertisseur abaisseur TPS62170DSGR, entrée 3-17V, sortie 1,2A, jusqu'à 95% d'efficacité, sortie réglable de 1,8V à 6V, 17µA de courant de repos faible, mode d'économie d'énergie, rapport cyclique de 100%, petit boîtier WSON 2,0x2,0mm

TPS62170DSGR Convertisseur abaisseur 3-17V Entrée 1.2A Sortie Jusqu'à 95% d'efficacité 1.8V à 6V Sortie réglable 17µA Faible courant de repos Mode d'économie d'énergie Cycle de service à 100% Petit boîtier WSON 2.0x2.0mm

andnbsp;

Caractéristiques

andbull; Topologie DCS-Controlandtrade;

andbull; Plage de tension d'entrée de 3V à 17V

andbull; Courant de sortie jusqu'à 500 mA

andbull; Tension de sortie réglable de 0,9V à 6V

andbull; Versions à tension de sortie fixe

andbull; Transition transparente du mode d'économie d'énergie

andbull; Courant de repos typique de 17 µA

andbull; Sortie Power Good

andbull; Mode cycle de service à 100%

andbull; Protection contre les courts-circuits

andbull; Protection contre la surchauffe

andbull; Compatible broche à broche avec TPS62160 et TPS62125

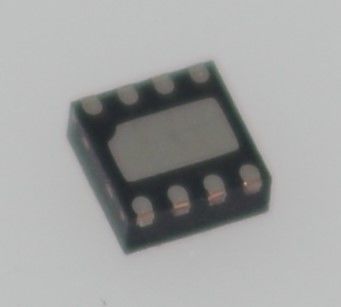

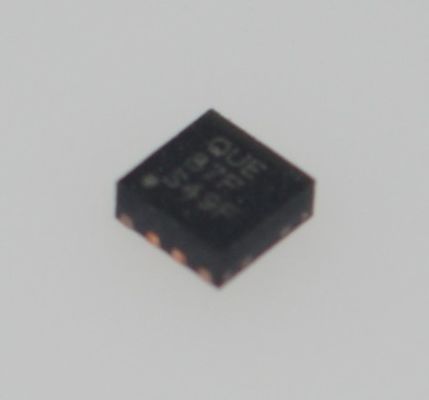

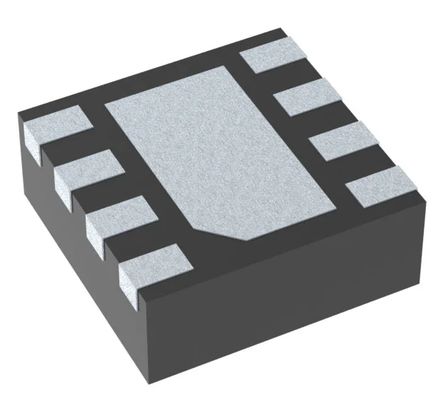

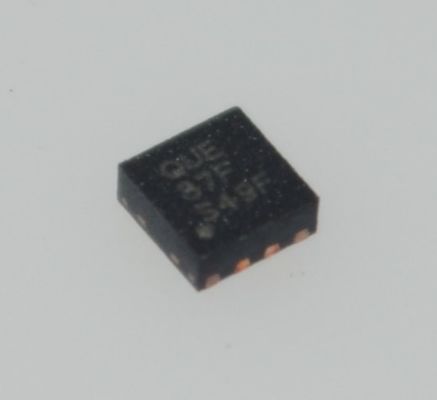

andbull; Disponible dans un boîtier WSON à 8 broches de 2 mm x 2 mm

andnbsp;

Applications

andbull; Alimentations standard 12 V

andbull; Alimentation POL à partir d'une ou plusieurs batteries Li-Ion

andbull; Remplacement LDO

andbull; Systèmes embarqués

andbull; Appareils photo numériques, vidéo

andbull; PC portables, tablettes, modems

andnbsp;

Description

La famille de dispositifs TPS6217x est constituée de convertisseurs CC-CC abaisseurs synchrones faciles à utiliser, optimisés pour les applications à haute densité de puissance. Une fréquence de commutation élevée, typiquement de 2,25 MHz, permet l'utilisation de petites inductances et offre une réponse transitoire rapide ainsi qu'une grande précision de la tension de sortie grâce à l'utilisation de la topologie DCS-Controlandtrade;.

Avec sa large plage de tension d'entrée de 3 V à 17 V, les dispositifs sont idéalement adaptés aux systèmes alimentés soit par une batterie Li-Ion ou autre, soit par des rails d'alimentation intermédiaires de 12 V. Il prend en charge jusqu'à 0,5 A de courant de sortie continu à des tensions de sortie comprises entre 0,9 V et 6 V (avec un mode de cycle de service à 100 %).

Le séquencement de l'alimentation est également possible en configurant les broches d'activation et de Power Good à drain ouvert.

En mode d'économie d'énergie, les dispositifs affichent un courant de repos d'environ 17 µA à partir de VIN. Le mode d'économie d'énergie, activé automatiquement et de manière transparente si la charge est faible, maintient un rendement élevé sur toute la plage de charge. En mode d'arrêt, le dispositif est désactivé et la consommation de courant d'arrêt est inférieure à 2 µA.

Le dispositif, disponible en versions à tension de sortie réglable et fixe, est conditionné dans un boîtier WSON à 8 broches de 2 mm x 2 mm (DSG).

andnbsp;

INFORMATION

andnbsp;

Dessin
