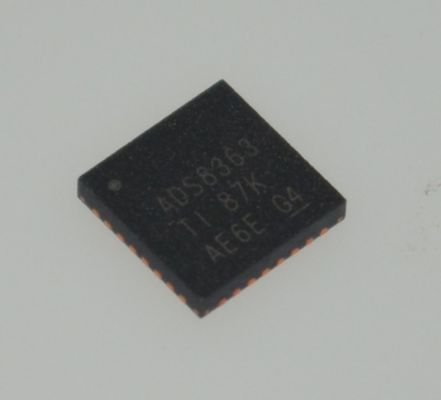

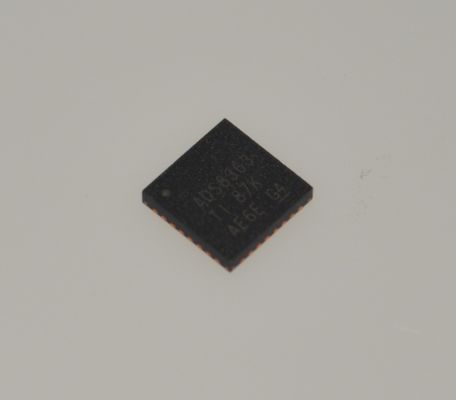

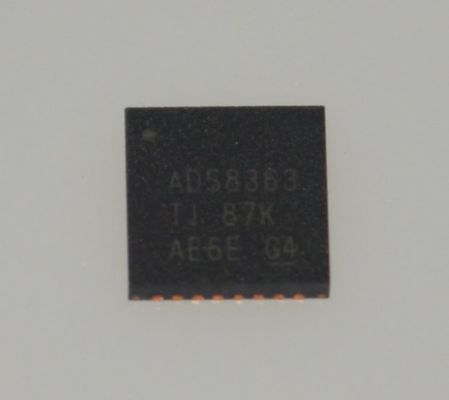

ADS8363SRHBR ADC résolution 16 bits débit 500 kéch/s Débit 6 canaux à échantillonnage simultané Faible consommation (85mW) Interface parallèle Entrée bipolaire ±2,5 V Référence interne Boîtier QFP 64 broches

ADS8363SRHBR ADC Résolution 16 bits Débit 500 kSPS Débit 6 canaux Échantillonnage simultané Faible consommation (85 mW) Interface parallèle ±2,5 V Entrée bipolaire Référence interne Boîtier QFP 64 broches

Fonctionnalités

• Huit entrées pseudo-différentielles ou quatre entrées entièrement différentielles

• Échantillonnage simultané de deux canaux

• Excellentes performances CA :

  – SNR :

    93 dB (ADS8363)

    85 dB (ADS7263)

    73 dB (ADS7223)

  – THD :

    –98 dB (ADS8363)

    –92 dB (ADS7263)

    –86 dB (ADS7223)

• Double référence programmable et tamponnée de 2,5 V permet :

  – Deux réglages de plage de tension d'entrée différents

  – Implémentation PGA à deux niveaux

• Séquenceur automatique programmable

• Stockage de données intégré (jusqu'à 4 par canal) pour les applications de suréchantillonnage

• Compteur 2 bits pour les applications de sécurité

• Entièrement spécifié sur la plage de températures industrielles étendue : –40 °C à +125 °C

Applications

• Contrôle moteur : mesure du courant et de la position, y compris les applications de sécurité

• Mesure de la qualité de l'alimentation

• Contrôle de l'alimentation triphasée

• Automates programmables industriels

• Automatisation industrielle

• Relais de protection

Description

L'ADS8363 est un convertisseur analogique-numérique (CAN) double, 16 bits, 1 MSPS avec huit canaux d'entrée pseudo-différentiels ou quatre canaux d'entrée entièrement différentiels regroupés en deux paires pour l'acquisition simultanée du signal. Les entrées analogiques sont maintenues différentiellement à l'entrée du CAN. Le multiplexeur d'entrée peut être utilisé en mode pseudo-différentiel, prenant en charge jusqu'à quatre canaux par CAN (4x2), ou en mode entièrement différentiel qui permet de convertir jusqu'à deux entrées par CAN (2x2). L'ADS7263 est une version 14 bits et l'ADS7223 est une version 12 bits de l'ADS8363.

Les ADS8363, ADS7263 et ADS7223 offrent deux sorties de référence programmables, des plages de tension d'alimentation flexibles, un séquenceur automatique programmable, le stockage de données de jusqu'à quatre résultats de conversion par canal et plusieurs fonctions d'arrêt.

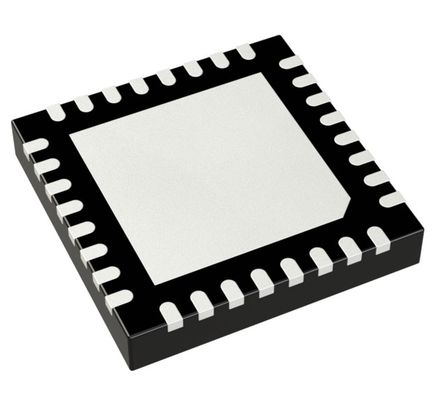

Tous les appareils sont proposés dans un boîtier VQFN de 5 mm x 5 mm à 32 broches.
