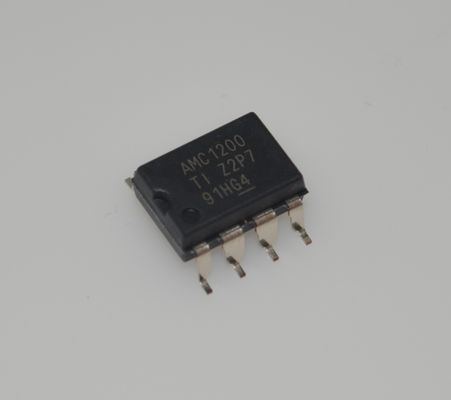

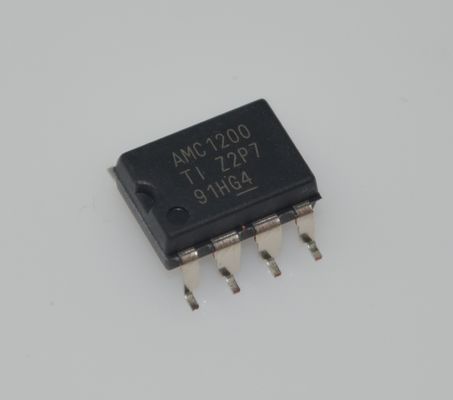

AMC1200SDUB Modulateur Delta-Sigma isolé de précision avec ±250mV Entrée 5V Opération 20MHz Horloge 78dB SNR Haute CMTI -40°C à 125°C Certification de sécurité SOIC-8

AMC1200SDUB Modulateur Delta-Sigma isolé de précision avec ±250mV Entrée 5V Opération 20MHz Horloge 78dB SNR Haute CMTI -40°C à 125°C Certification de sécurité SOIC-8

Caractéristiques

• Plage de tension d'entrée ± 250 mV optimisée pour 1 résistance de shunt

• Très faible non linéaire: 0,075% Maximum à 5 V

• Erreur de faible décalage: 1,5 mV maximum

• Faible bruit: 3,1 mVRMS typique

• Courant d'alimentation côté bas: 8 mAmaximum à 5 V

• Largeur de bande d'entrée: 60 kHz minimum

• Gain fixe: 8 (0,5% de précision)

• Rapport de rejet du mode commun élevé: 108 dB

• Opération 3,3 V sur le côté bas

• Isolement galvanique certifié:

UL1577 et VDE V 0884-10 Approuvé

La tension d'isolation est de 4250 VPEAK (AMC1200B).

La tension de fonctionnement est de 1200 VPEAK.

Immunité transitoire: 10 kV/μs au minimum

• Durée de vie typique de 10 ans à tension de travail nominale (voir rapport d'application SLLA197)

• Entièrement spécifié sur la plage de température industrielle étendue

Applications

• Détection de courant basée sur une résistance de shunt dans:

¢ Contrôle du moteur

Énergie verte

Invertisseurs de fréquence

¢ Appareil électrique ininterrompu

Définition

L'AMC1200 et l'AMC1200B sont des amplificateurs isolants de précision dont la sortie est séparée du circuit d'entrée par une barrière de dioxyde de silicium (SiO2) très résistante aux interférences magnétiques.Cette barrière a été certifiée pour fournir une isolation galvanique allant jusqu'à 4250 VPEAK (AMC1200B) ou 4000 VPEAK (AMC1200) selon UL1577 et VDE V 0884 10. Utilisé en association avec des sources d'alimentation isolées,ces dispositifs empêchent les courants sonores sur une ligne de tension commune à mode élevé de pénétrer dans la terre locale et d'interférer avec ou de détruire les circuits sensibles.

L'entrée de l'AMC1200 ou de l'AMC1200B est optimisée pour une connexion directe à des résistances de dérivation ou à d'autres sources de signal de bas niveau de tension.L'excellente performance de l'appareil permet un contrôle précis du courant, ce qui permet d'économiser de l'énergie au niveau du système et d'améliorer les performances de l'appareil.La tension de mode commun du signal de sortie est automatiquement ajustée soit à l'alimentation de 3 V soit à l'alimentation de 5 V.

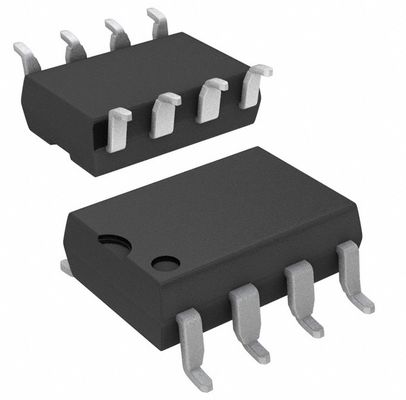

Les AMC1200 et AMC1200B sont entièrement spécifiés sur la plage de température industrielle étendue de ∼40°C à 105°C et sont disponibles dans un ensemble large-corps SOIC-8 (DWV) et un ensemble gullwing-8 (DUB).

Les informations sont fournies à la Commission.

Le dessin
