DAC161P997CISQ/NOPB Convertisseur numérique-analogique (DAC) 16 bits programmable alimenté en boucle 4-20mA Haute précision Faible consommation Calibrage numérique Compatible HART Robuste Protection contre les défauts ±40V Solution pour l'automatisation industrielle

DAC161P997CISQ/NOPB 16 bits programmable en boucle alimenté par 4-20mA DAC haute précision basse puissance calibrage numérique HART compatible robuste et plusmn;40V Protection contre les défauts Solution d'automatisation industrielle

etnbsp;

Caractéristiques

Linearité à 16 bits

Interface à fil unique (SWlF), avec poignée de main

Transmission numérique de données (sans perte de fidélité)

Condition de mise sous tension programmable

Autodisposition au débit de données d'entrée

Détection et rapport d'erreur de boucle

Niveau d'erreur de courant de sortie programmable

Aucun composant externe de précision

Interface simple avec le modulateur HART

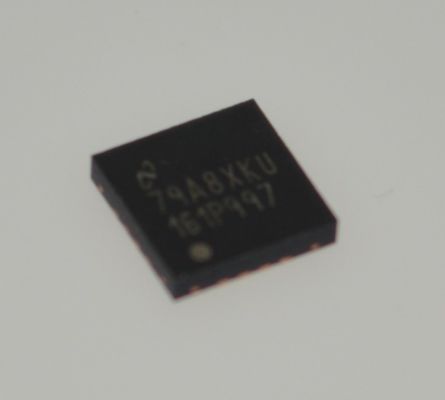

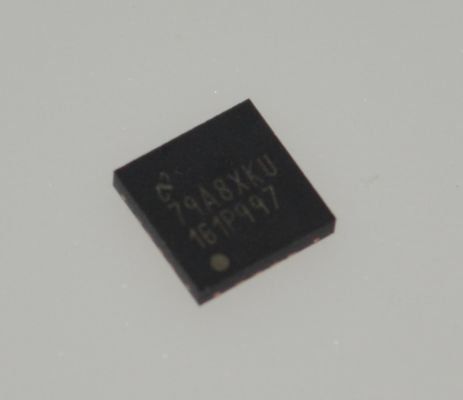

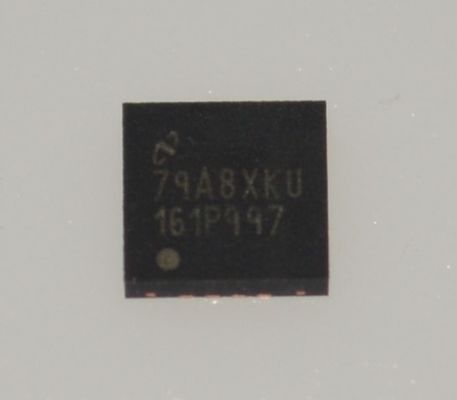

Petit emballage: WQFN-16 (4 x 4 mm, 0,5 mm)

Principales spécifications

etnbsp;etnbsp;-TempCo de courant de sortie: 29 ppmFS/etdeg;C (max)

etnbsp;etnbsp;-Déplacement du courant de sortie à long terme: 90 ppmFS ((Type)

etnbsp;-INL: 3,3/-2,1 et mu;A ((max)

etnbsp;Le courant d'alimentation total est de 190 andmu;A (maximum)

etnbsp;

Application du projet

Transmetteur à boucle de courant à deux fils, de 4 à 20 mA

Contrôle des processus industriels

Contrôle de l'actionneur

Automatisation des usines

Automatisation des bâtiments
Instruments de précision

Systèmes d'acquisition de données
Systèmes d'essai

etnbsp;

Définition

Le DAC161P997 est un convertisseur numérique-analogique (DAC) de 16 bits et delta pour la transmission d'une sortie et d'un courant analogiques sur une boucle de courant et de courant standard de 4 à 20 mA.Il offre une précision de 16 bits avec une faible sortie et• un coefficient de température de courant de 29 ppm/C et une excellente dérive de courant de sortie à long terme (90 ppmFS) tout en consommant moins de 190 μA.

La liaison de données avec le DAC161P997 est une interface SWF à fil unique qui permet de transférer les données du capteur en format numérique via un isolement et une connexion.limite utilisant un seul composant d'isolationL'entrée numérique DAC161P997S est compatible avec les transformateurs d'isolation standard et les optocoupleurs.Le protocole SWF assure une communication sans erreur etPour les applications où l'isolement n'est pas nécessaire, le DAC161P997 s'interface directement à un microcontrôleur.

Le lecteur en boucle du DAC161P997 s'interface avec un "HART" (Highway Adressable Remote Transducer) et un "modulateur", permettant l'injection d'un "FSK" modulé numérique.données dans la boucle de courant de 4 à 20 mACette combinaison de spécifications et de caractéristiques rend le DAC161P997 idéal pour les émetteurs industriels à 2 et 4 fils.

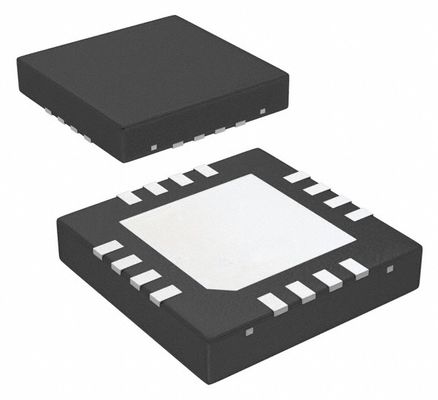

Le DAC161P997 est disponible dans un emballage WQFN à 16 conduits et est spécifié sur la gamme de températures industrielles étendue de -40°C à 105°C.

etnbsp;

Les informations sont fournies à la Commission.

etnbsp;

Le dessin
