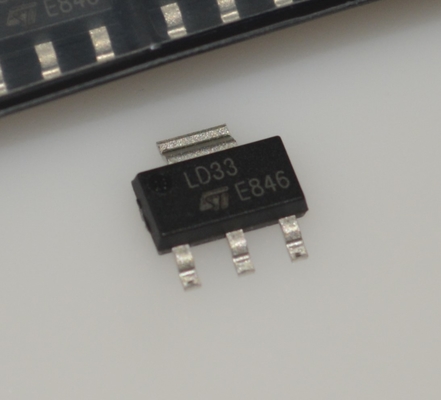

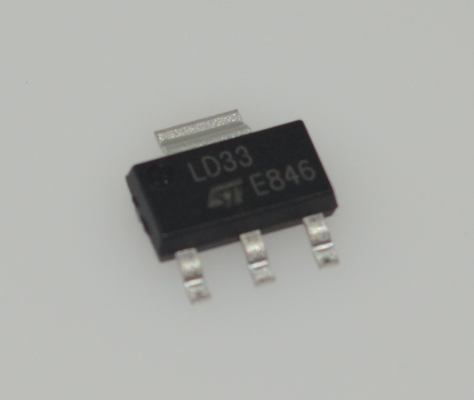

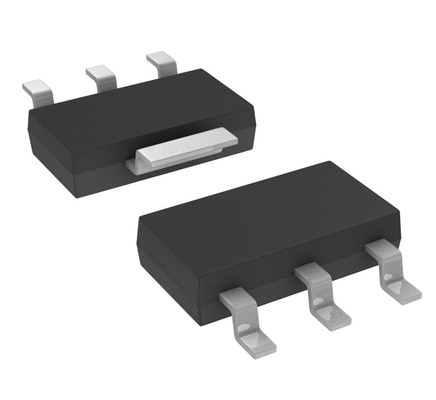

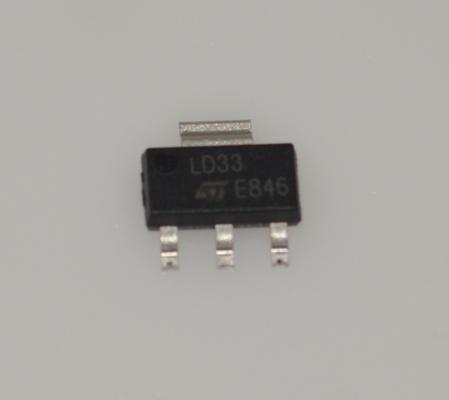

Régulateur de tension LDO LD1117S33CTR 3.3V avec sortie 1A Faible tension de chute Haute précision Protection contre les surintensités et la surchauffe Stable avec des condensateurs céramiques Boîtier SOT-223

LD1117S33CTR Régulateur de tension LDO 3,3 V avec sortie 1 A Faible tension de déchet Haute précision Protection contre les surintensités et la température Stable avec des condensateurs céramiques Boîtier SOT-223

andnbsp;

Caractéristiques

andbull; Faible tension de déchet (1 V typ.)

andbull; Courant de sortie jusqu'à 800 mA SO-8

andbull; Tension de sortie fixe de : 1,2 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V

andbull; Disponibilité d'une version réglable (VREF = 1,25 V)

andbull; Limite de courant et thermique interne

andbull; Disponible à andplusmn; 1 % (à 25 anddeg;C) et 2 % sur toute la plage de températures

andbull; Rejet de la tension d'alimentation : 75 dB (typ.)

andnbsp;

Applications

1. Électronique grand public

Appareils domestiques intelligents : Tels que les prises intelligentes Wi-Fi, les capteurs, les télécommandes, etc., utilisés pour alimenter le MCU principal et les modules de capteurs.

Appareils portables : Tels que les lecteurs MP3, les cadres photo numériques, les ventilateurs portables, etc., pour la conversion et la régulation de la tension pour les circuits en aval.

Périphériques informatiques : Tels que l'alimentation auxiliaire sur les cartes mères, les concentrateurs USB, les cartes internes.

2. Équipement de communication et de réseau

Modules réseau : Fournir de l'énergie aux contrôleurs Ethernet et aux modules Wi-Fi de la génération précédente (qui nécessitent souvent une alimentation de 3,3 V).

Routeurs/Commutateurs : Fournir une alimentation auxiliaire pour certaines puces sur la carte.

Modules optiques : Également utilisé dans certains émetteurs-récepteurs optiques traditionnels.

3. Contrôle et automatisation industriels

Cartes de contrôle industriel : Fournir une alimentation de 3,3 V pour les circuits logiques, les MCU, les amplificateurs opérationnels, etc., dans les automates programmables et les contrôleurs industriels.

Interfaces de capteurs : De nombreux capteurs (température, pression, humidité) fonctionnent à 3,3 V, ce qui fait du LD1117 une source d'alimentation idéale.

Équipement de mesure et d'essai : Alimentation des circuits analogiques et numériques dans les cartes et instruments d'acquisition de données.

4. Électronique automobileSystèmes d'infodivertissement embarqués : Alimentation des composants basse consommation dans des appareils tels que les radios, les systèmes de navigation.

Modules de contrôle de la carrosserie : Tels que les contrôleurs de vitres, les contrôleurs d'essuie-glaces et autres unités ECU nécessitant une alimentation stable de 3,3 V.

5. Systèmes embarqués et projets

Shields Arduino : Couramment utilisés sur les shields pour convertir une tension plus élevée (par exemple, 5 V ou 9 V) à 3,3 V pour alimenter des capteurs ou des appareils de 3,3 V.

Cartes de développement Raspberry Pi/STM32 : Utilisés dans les cartes d'extension ou les projets personnalisés pour fournir un rail d'alimentation de 3,3 V pour les composants externes.

Projets électroniques de bricolage : Utilisé dans presque tous les projets amateurs ou professionnels qui nécessitent une réduction des entrées telles que 5 V/6 V/9 V à 3,3 V.

andnbsp;

Description

Le LD1117 est un régulateur de tension à faible chute capable de fournir jusqu'à 800 mA de courant de sortie, disponible même en version réglable (VREF = 1,25 V). En ce qui concerne les versions fixes, les tensions de sortie suivantes sont proposées : 1,2 V, 1,8 V, 2,5 V, 3,3 V et 5,0 V. L'appareil est fourni en : SOT-223, DPAK, SO-8 et TO-220. Les boîtiers à montage en surface SOT 223 et DPAK optimisent les caractéristiques thermiques, offrant même un effet d'économie d'espace pertinent. Un rendement élevé est assuré par un transistor de passage NPN. En fait, dans ce cas, contrairement à un PNP, le courant de repos s'écoule principalement dans la charge. Seul un condensateur minimum très courant de 10 andmicro;F est nécessaire pour la stabilité.

La coupe sur puce permet au régulateur d'atteindre une tolérance de tension de sortie très faible, à moins de andplusmn; 1 % à 25 anddeg;C. Le LD1117 réglable est compatible broche à broche avec les autres normes. Régulateurs de tension réglables maintenant les meilleures performances en termes de chute et de tolérance.
