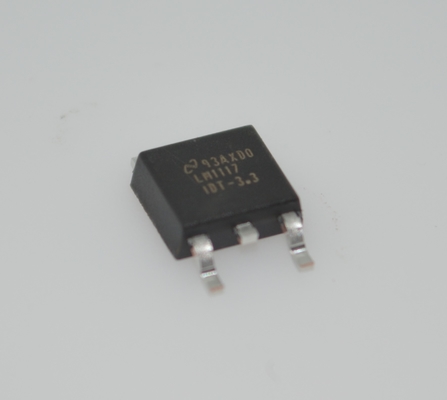

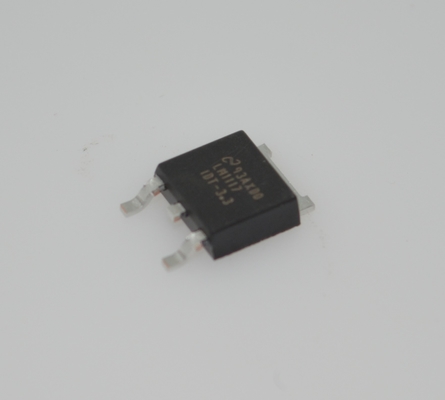

LM1117IDTX-3.3/NOPB Régulateur LDO 3,3 V 800 mA avec faible chute de tension de 1 V Précision 0,4 % Protection contre les surintensités et la surchauffe Stable avec des condensateurs céramiques Boîtier SOT-223 Plage de température -40 °C à +125 °C

LM1117IDTX-3.3/NOPB Régulateur LDO 3,3 V 800 mA avec une chute de tension de 1 V, précision de 0,4 %, protection contre les surintensités et la surchauffe, stable avec des condensateurs céramiques, boîtier SOT-223, plage de -40 °C à +125 °C

Caractéristiques

• Pour une alternative de remplacement plus récente, voir le TLV1117

• Pour les remplacements directs dans une configuration de boîtier SOT-223 à sortie fixe et une fonctionnalité améliorée, voir le TLV761

• Disponible en versions 1,8 V, 2,5 V, 3,3 V, 5 V et réglables

• Boîtiers SOT-223 et WSON peu encombrants

• Limitation de courant et protection thermique

• Courant de sortie : 800 mA

• Régulation de ligne : 0,2 % (maximum)

• Régulation de charge : 0,4 % (maximum)

• Plage de température :

  – LM1117 : 0 °C à +125 °C

  – LM1117I : –40 °C à +125 °C

Applications

• Modules d'alimentation pour variateurs CA

• Alimentations de réseau marchand et de serveur

• CA/CC industriels

• Scanners à ultrasons

• Modules de contrôle de servocommande

Description

Le LM1117 est un régulateur de tension à faible chute de tension avec une chute de tension de 1,2 V à un courant de charge de 800 mA.

Le LM1117 est disponible en version réglable, qui peut régler la tension de sortie de 1,25 V à 13,8 V avec seulement deux résistances externes. De plus, le dispositif est disponible en cinq tensions fixes, 1,8 V, 2,5 V, 3,3 V et 5 V.

Le LM1117 offre une limitation de courant et un arrêt thermique. Le circuit comprend une référence de bande interdite ajustée au Zener pour assurer une précision de la tension de sortie à ±1 %.

Un minimum de 10 µF de condensateur au tantale est requis à la sortie pour améliorer la réponse transitoire et la stabilité.

INFORMATIONS

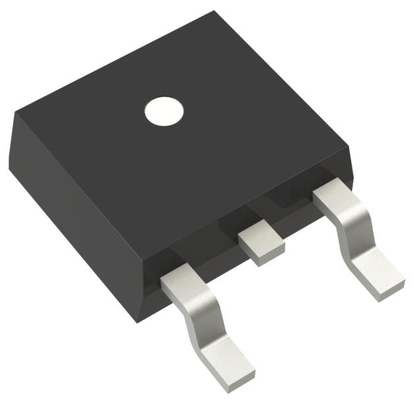

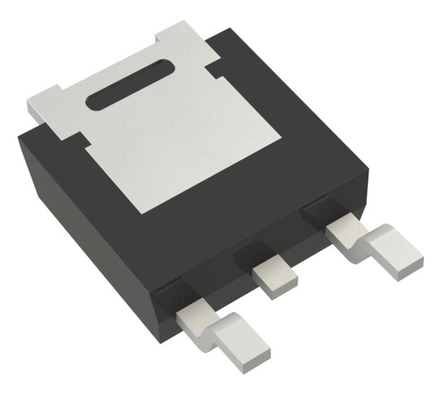

Dessin

Notre avantage :téléphones, PDAand#39;s, ordinateurs portables

• Produits de haute qualité --- nos offres sont 100 % neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

assurez-vous de répondre à vos besoins pour tous les types de composants.^_^
