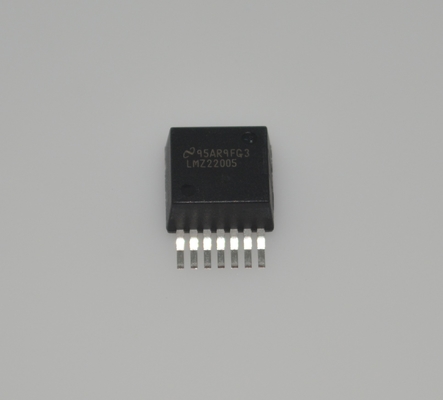

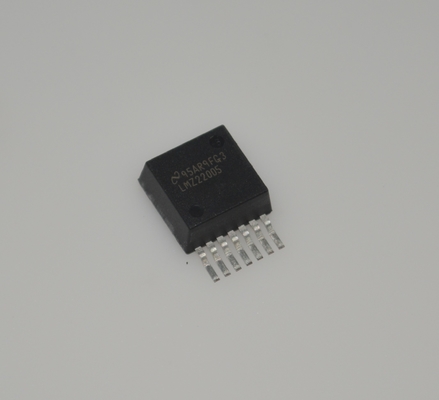

LMZ22005TZE/NOPB 5V 2A SIMPLE SWITCHER® Power Module with 4.5-42V Input 94% Efficiency Integrated Inductor Full Protection (OTP/OCP/UVLO) 10-Pin μSIP -40°C to +125°C Operation

LMZ22005TZE/NOPB Module d'alimentation SIMPLE SWITCHERandreg; 5V 2A avec entrée 4,5-42V 94% d'efficacité Inducteur intégré Protection complète (OTP/OCP/UVLO) 10 broches etmu;SIP -40anddeg;C à +125anddeg;C Fonctionnement

andnbsp;

Caractéristiques

andbull; Inducteur blindé intégré

andbull; Disposition simple du circuit imprimé

andbull; Entrée de synchronisation de fréquence (650 kHz à 950 kHz)

andbull; Séquencement de démarrage flexible utilisant un démarrage progressif externe, un suivi et une activation de précision

andbull; Protection contre les courants d'appel et les défauts tels que le verrouillage de sous-tension d'entrée et le court-circuit de sortie

andbull; Plage de température de jonction -40anddeg;C à 125anddeg;C

andbull; Pastille exposée unique pour un montage et une fabrication faciles

andbull; Réponse transitoire rapide pour l'alimentation des FPGA

andbull; Broche compatible avec LMZ23605, LMZ23603, LMZ22003

andbull; Spécifications électriques

andnbsp; andndash; Puissance de sortie totale maximale de 30 W

andnbsp; andndash; Courant de sortie jusqu'à 5 A

andnbsp; andndash; Plage de tension d'entrée de 6 V à 20 V

andnbsp; andndash; Plage de tension de sortie de 0,8 V à 6 V

andnbsp; andndash; Efficacité jusqu'à 92 %

andbull; Avantages de performance

andnbsp; andndash; Le rendement élevé réduit la génération de chaleur du système

andnbsp; andndash; Testé selon EN55022 Classe B

andnbsp; andndash; Faible nombre de composants, seulement cinq composants externes

andnbsp; andndash; Faible ondulation de la tension de sortie

andnbsp; andndash; Utilise le circuit imprimé comme dissipateur thermique, aucun flux d'air requis

andnbsp;

Applications

andbull; Conversions point-of-load à partir d'un rail d'entrée de 12 V

andbull; Projets urgents

andbull; Applications à contraintes d'espace et à fortes exigences thermiques

andbull; Applications de tension de sortie négative (voir SNVA425)

andnbsp;

Description

Le module convertisseur de puissance LMZ22005 SIMPLE SWITCHERandreg; est une conception CC-CC abaisseur facile à utiliser, capable de piloter une charge allant jusqu'à 5 A. Le LMZ22005 est disponible dans un boîtier remarquable qui améliore les performances thermiques et permet une soudure manuelle ou machine.

Le LMZ22005 peut accepter une tension d'entrée comprise entre 6 V et 20 V et peut fournir une tension de sortie réglable et très précise aussi basse que 0,8 V. Le LMZ22005 ne nécessite que deux résistances externes et trois condensateurs externes pour compléter la conception de l'alimentation. Le LMZ22005 est une conception fiable et robuste avec les caractéristiques de protection suivantes : arrêt thermique, verrouillage de sous-tension d'entrée, protection contre les surtensions de sortie, protection contre les courts-circuits, limitation du courant de sortie, et l'appareil permet le démarrage dans une sortie pré-polarisée. L'entrée de synchronisation permet la synchronisation sur la plage de fréquences de commutation de 650 à 950 kHz.

andnbsp;

INFORMATION

andnbsp;

Dessin
