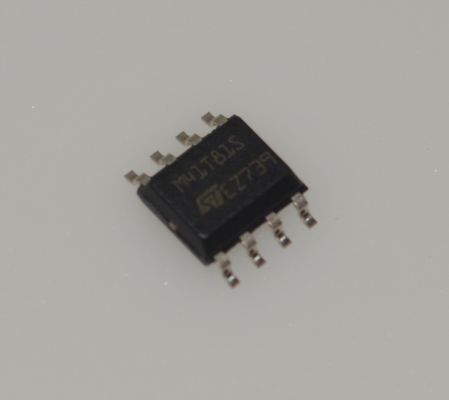

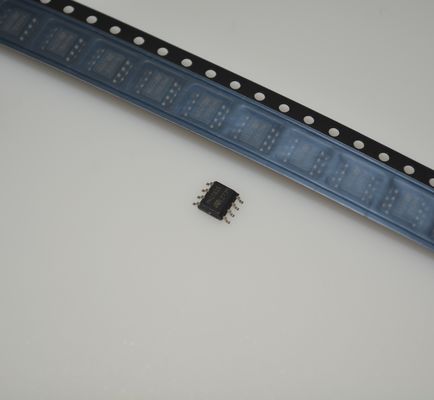

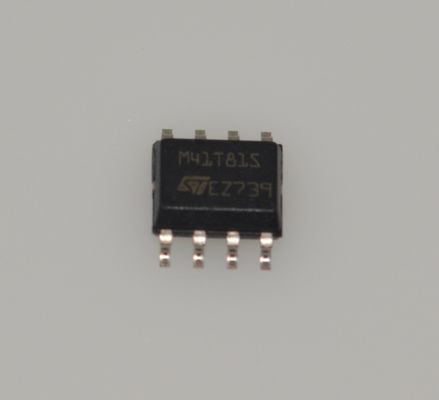

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F RTC I²C avec basculement de batterie, temps de maintien 200ns, faible courant 400nA, fonctionnement 2.5-5.5V, industriel -40°C à +85°C, boîtier 8-DIP, oscillateur intégré et sortie onde carrée

Fonctionnalités

• Compteurs pour les dixièmes/centièmes de secondes, secondes, minutes, heures, jour, date, mois, année et siècle

• Oscillateur à cristal de 32 KHz avec capacité de charge intégrée (12,5 pf) qui offre une stabilité exceptionnelle de l'oscillateur et un fonctionnement à haute résistance série du cristal)

• Détection d'arrêt de l'oscillateur (surveille le fonctionnement de l'horloge)

• L'interface série prend en charge le bus I²C (protocole 400 kHz)

• Courant d'alimentation de batterie ultra-faible de 0,6 µA (typ)

• Tension de fonctionnement de l'horloge de 2,0 à 5,5 V

• Circuit de basculement et de désélection automatiques (référence fixe) qui assure un fonctionnement complet dans les applications 3,0 V)

• VCC = 2,7 à 5,5 V

• 2,5 V ≤ VPFD ≤ 2,7 V

• Horodatage de mise hors tension (bit HT) qui permet de déterminer le temps écoulé en sauvegarde sur batterie

• Indicateur de batterie faible

• Fonction d'alarme et d'interruption programmable (valide même en mode de sauvegarde sur batterie)

• Minuterie de surveillance programmable précise (de 62,5 ms à 128 s)

• Calibrage logiciel de l'horloge (pour compenser la déviation du cristal due à la température)

• Température de fonctionnement de –40 à 85 °C

• Les options de boîtier incluent un SOIC à 8 broches ou un SOIC à cristal intégré à 18 broches

Applications

1. Systèmes d'automatisation et de contrôle industriels

* Cas d'utilisation : Automates programmables (PLC), PC industriels (IPC), systèmes de contrôle distribués (DCS), enregistreurs de données de capteurs.
* Pourquoi : Sa plage de température étendue (-40°C à +85°C) et son boîtier 8-DIP traversant le trou le rendent suffisamment robuste pour les environnements industriels difficiles, assurant un horodatage et une journalisation précis des événements.

2. Télécommunications et infrastructure réseau
* Cas d'utilisation : Routeurs, commutateurs, contrôleurs de station de base, stockage en réseau (NAS).
* Pourquoi : Cet équipement a besoin d'une horloge précise pour synchroniser les journaux, gérer le trafic réseau et le suivi des erreurs. Son interface I²C permet une connexion facile au processeur principal, et la fonctionnalité de basculement de batterie garantit que l'heure est maintenue en cas de perte de l'alimentation principale.

3. Électronique grand public et appareils intelligents
* Cas d'utilisation : Compteurs intelligents avancés, onduleurs solaires, appareils haut de gamme (par exemple, fours, machines à laver), terminaux de point de vente (POS).
* Pourquoi : La consommation d'énergie ultra-faible (400 nA) est essentielle pour les appareils alimentés par batterie. Par exemple, dans un compteur intelligent, la batterie de secours peut maintenir l'heure en cas de panne de courant principale grâce à la consommation minimale du RTC, garantissant ainsi l'enregistrement de la synchronisation des événements critiques.

4. Équipement d'enregistrement de données et de mesure
* Cas d'utilisation : Stations de surveillance environnementale, enregistreurs de données de véhicules, instrumentation scientifique.
* Pourquoi : Fournir un horodatage précis pour chaque point de données est essentiel. La fonction de basculement de batterie garantit que l'heure n'est jamais perdue en cas de panne de courant, et l'oscillateur intégré simplifie la conception.

Description

Le M41T81S est une horloge temps réel (RTC) série à faible consommation avec un oscillateur intégré de 32,768 kHz (contrôlé par cristal externe). Huit octets de la SRAM sont utilisés pour la fonction horloge/calendrier et sont configurés au format décimal codé binaire (BCD). 12 octets supplémentaires de SRAM fournissent l'état/le contrôle des fonctions d'alarme, de surveillance et d'onde carrée. Les adresses et les données sont transférées en série via une interface I²C bidirectionnelle à deux fils. Le registre d'adresse intégré est incrémenté automatiquement après chaque octet de données ÉCRITURE ou LECTURE.

Le M41T81S dispose d'un circuit de détection d'alimentation intégré qui détecte les pannes de courant et bascule automatiquement sur l'alimentation par batterie en cas de panne de courant. L'énergie nécessaire pour maintenir les opérations de l'horloge peut être fournie par une petite alimentation à bouton au lithium en cas de panne de courant. Les fonctions disponibles pour l'utilisateur incluent une horloge/calendrier non volatile, des interruptions d'alarme, une minuterie de surveillance et une sortie d'onde carrée programmable. Les huit emplacements d'adresse d'horloge contiennent le siècle, l'année, le mois, la date, le jour, l'heure, la minute, la seconde et les dixièmes/centièmes de seconde au format BCD 24 heures. Les corrections pour les mois de 28, 29 (année bissextile - valable jusqu'à l'an 2100), 30 et 31 jours sont effectuées automatiquement.

Le M41T81S est fourni soit dans un boîtier SOIC à 8 broches, soit dans un boîtier SOIC de 300 mil à 18 broches qui comprend un cristal intégré de 32 KHz.

Le SOIC à cristal intégré à 18 broches ne nécessite qu'une batterie fournie par l'utilisateur pour assurer un fonctionnement non volatile.

INFORMATION

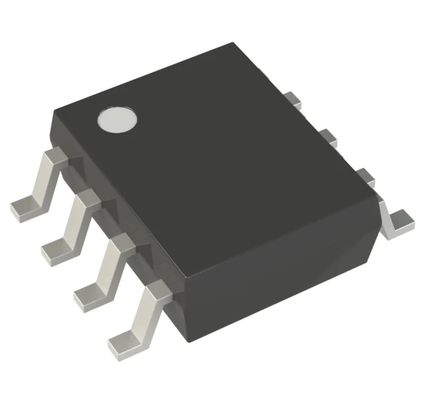

Dessin
